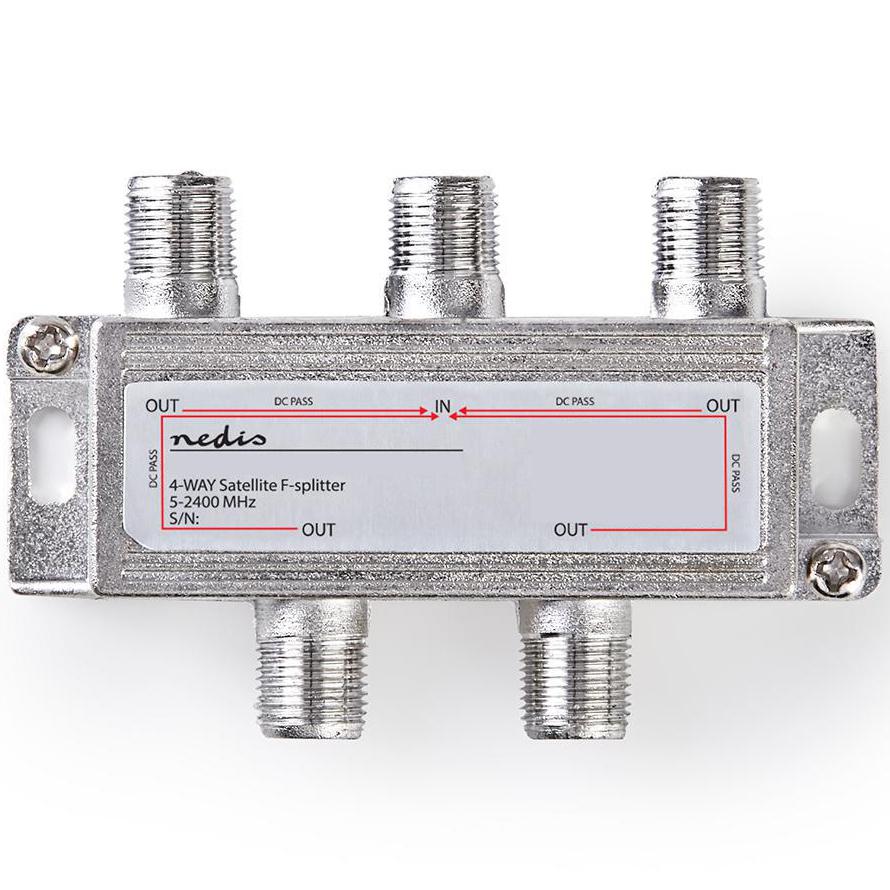

Multitap - 4-weg

Deze satelliet splitter is bedoeld voor het verdelen van een satellietsignaal naar vier apparaten. Met deze 4-weg satelliet verdeler kan één coaxsignaal van een satellietinstallatie worden verdeeld naar meerdere satellietontvangers of tuners. Hierdoor kunnen meerdere satellietapparaten op dezelfde schotelinstallatie worden aangesloten.
De splitter is voorzien van F-connector female aansluitingen. Dit type aansluiting wordt standaard gebruikt bij satellietinstallaties en breedband coaxnetwerken. De verdeler heeft één ingang en vier uitgangen, waardoor het signaal eenvoudig kan worden verdeeld naar vier coaxkabels.
Met een frequentiebereik van 5 – 2400 MHz is deze splitter geschikt voor satellietsignalen en andere hoogfrequente coaxsignalen. Hierdoor kan het product worden gebruikt voor satellietontvangers, satelliettuners en andere apparatuur die via coaxkabels wordt aangesloten.
De splitter ondersteunt DC power pass. Dit betekent dat de voedingsspanning van een satellietontvanger via de coaxkabel kan worden doorgestuurd naar de LNB van de satellietschotel. Hierdoor blijft de voeding van de LNB behouden wanneer het signaal wordt verdeeld.
De behuizing is uitgevoerd als een zinkdrukgiet (die-cast) metalen behuizing. Dit zorgt voor een goede afscherming tegen externe storingen en een stabiele signaalverdeling binnen satellietinstallaties.

Specificaties
• Type satelliet splitter / 4-weg coax verdeler
• Aantal ingangen 1
• Aantal uitgangen 4
• Aansluiting 1 F-connector female (ingang)
• Aansluiting 2 F-connector female (uitgang)
• Aansluiting 3 F-connector female (uitgang)
• Aansluiting 4 F-connector female (uitgang)
• Aansluiting 5 F-connector female (uitgang)
• Frequentiebereik 5 – 2400 MHz
• Invoegdemping 5 – 40 MHz 10,0 dB
• Invoegdemping 40 – 450 MHz 8,0 dB
• Invoegdemping 470 – 860 MHz 8,5 dB
• Invoegdemping 950 – 1750 MHz 10,5 dB
• Invoegdemping 1750 – 2400 MHz 11,5 dB
• Ontkoppeling 5 – 40 MHz 16 dB
• Ontkoppeling 40 – 450 MHz 20 dB
• Ontkoppeling 470 – 860 MHz 20 dB
• Ontkoppeling 950 – 1750 MHz 18 dB
• Ontkoppeling 1750 – 2400 MHz 16 dB
• Retourverlies 12 dB
• DC power pass ja
• Impedantie 75 Ohm
• Materiaal behuizing zink (die-cast)
• Kleur grijs
• Afmetingen 74 × 48 × 18 mm
• Gewicht 46 g
• Toepassing satellietinstallaties binnenshuis

Uitleg van gebruikte termen
Satelliet splitter
Een satelliet splitter verdeelt één satellietsignaal naar meerdere uitgangen zodat meerdere satellietontvangers op dezelfde installatie kunnen worden aangesloten.
Coax
Coax (coaxiaal) is een kabeltype dat wordt gebruikt voor het transporteren van televisie-, radio- en satellietsignalen.
F-connector
Een F-connector is een coaxconnector die veel wordt gebruikt bij satellietinstallaties en breedband coaxnetwerken.
Frequentiebereik
Het frequentiebereik geeft aan welke signaalfrequenties door een apparaat kunnen worden doorgelaten.
Invoegdemping
Invoegdemping geeft aan hoeveel signaalverlies optreedt wanneer een signaal door een splitter wordt verdeeld.
Ontkoppeling
Ontkoppeling geeft aan hoe goed de uitgangen van een splitter van elkaar zijn gescheiden om storingen tussen aangesloten apparaten te voorkomen.
DC power pass
DC power pass betekent dat voedingsspanning via de coaxkabel kan worden doorgestuurd, bijvoorbeeld voor het voeden van een LNB bij een satellietschotel.
Impedantie
Impedantie is de elektrische weerstand van een coaxinstallatie en wordt bij televisiesystemen standaard gebruikt met een waarde van 75 Ohm.
