Jack verloopstekker

Deze 3,5 mm jack adapterkabel van DELOCK wordt gebruikt om headsets met verschillende TRRS pinindelingen met elkaar compatibel te maken. De kabel wijzigt de aansluiting van de headset zodat deze kan worden gebruikt op apparaten met een andere headsetstandaard.

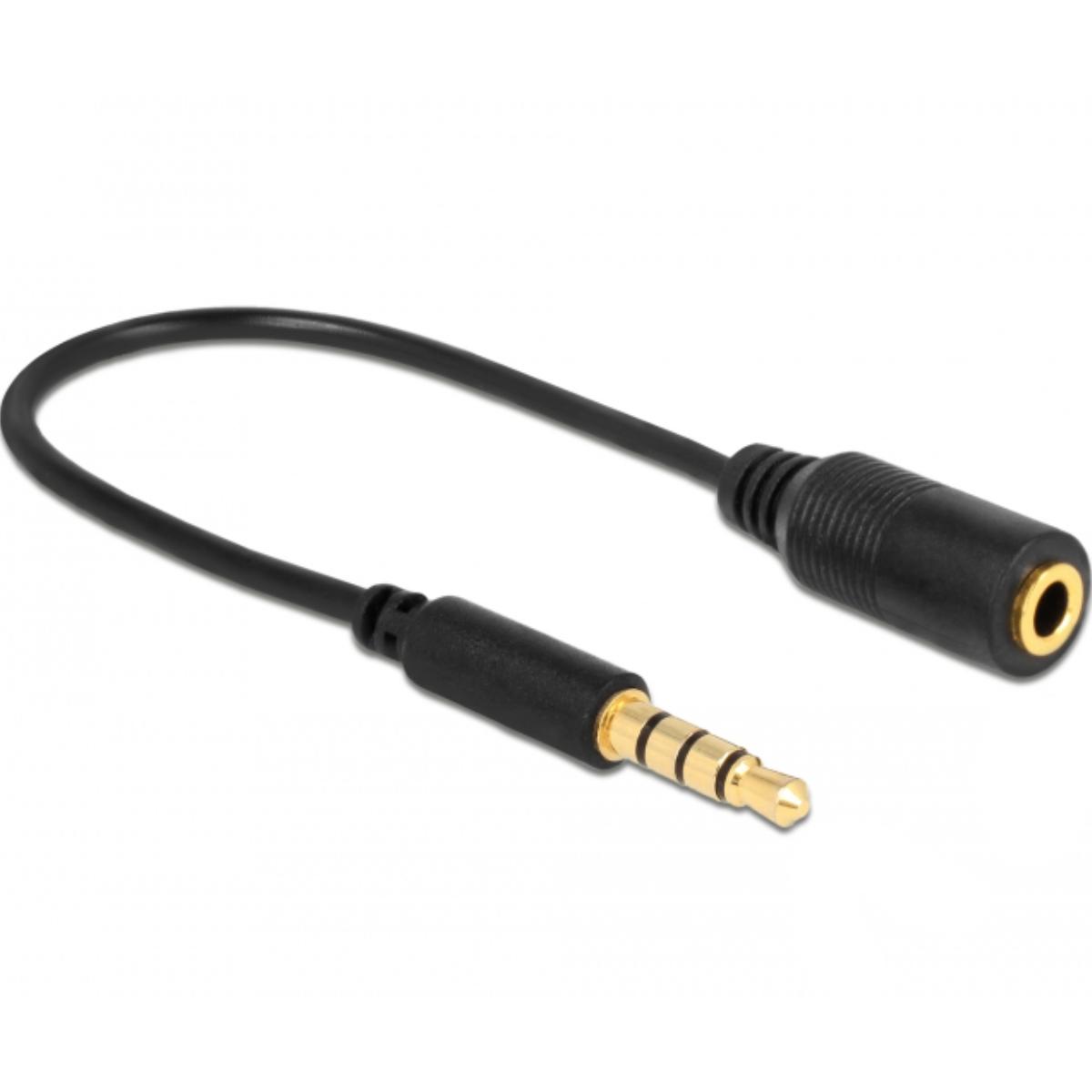

De adapterkabel is voorzien van één 3,5 mm jack male connector (4-polig) en één 3,5 mm jack female connector (4-polig). De kabel zet de pinindeling L-R-MIC-GND om naar L-R-GND-MIC, waardoor headsets met verschillende standaarden op elkaar kunnen worden aangesloten.
De kabel ondersteunt stereo-audio en microfoon via een TRRS jack met vier contactpunten. Hierdoor kunnen zowel audio als microfoonsignalen via één aansluiting worden doorgegeven.
De adapterkabel heeft een lengte van ongeveer 17,5 cm en wordt vaak gebruikt om oudere headsets te verbinden met moderne smartphones en tablets.

Specificaties
Merk: DELOCK
Type product: jack adapterkabel voor pin-conversie
Audiotype: analoge audioverbinding
Connector 1: 3,5 mm jack male (TRRS)
Connector 2: 3,5 mm jack female (TRRS)
Connector type: TRRS (4-polig)
Mono / stereo: stereo + microfoon
Kabellengte: ca. 17,5 cm
Kleur: zwart
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, headsets en AUX-verbindingen. Deze aansluiting wordt toegepast op smartphones, tablets, laptops en andere multimedia-apparaten.
TRRS jack (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.
CTIA standaard: een headset-pinindeling waarbij de volgorde Audio links – Audio rechts – Massa – Microfoon wordt gebruikt. Deze standaard wordt toegepast door onder andere Apple, Samsung, HTC, LG, Sony, Motorola en Google.
OMTP standaard: een oudere headset-pinindeling waarbij de volgorde Audio links – Audio rechts – Microfoon – Massa wordt gebruikt. Deze standaard kwam onder andere voor bij oudere toestellen van Nokia, Sony Ericsson en sommige oudere Samsung-modellen.

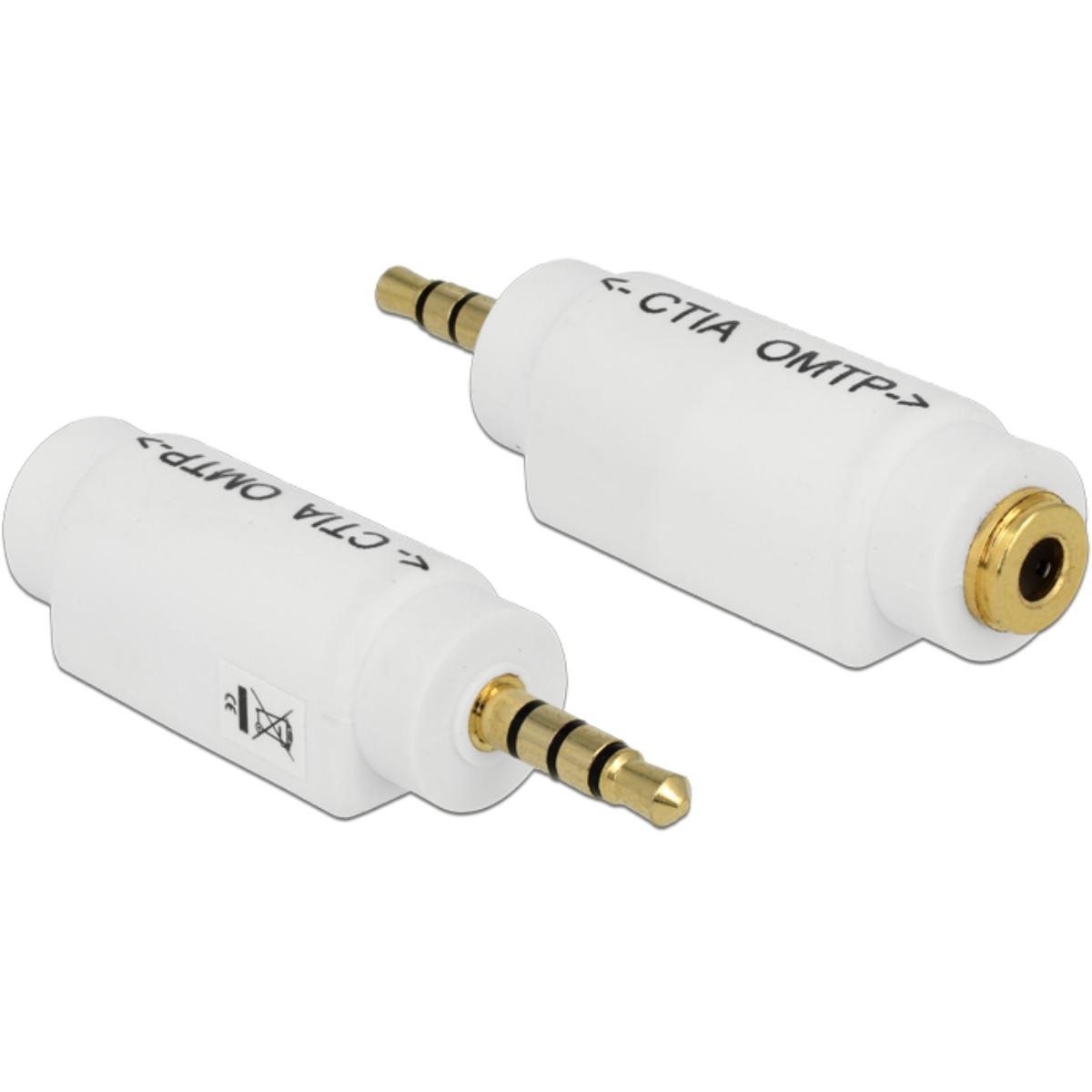

CTIA naar OMTP adapter: een adapter die de positie van massa en microfoon wisselt zodat headsets met verschillende pinindelingen compatibel worden met apparaten die een andere headsetstandaard gebruiken.

Toepassingen
• Aansluiten van oudere headsets op smartphones van o.a. Apple, Samsung, HTC, LG en Sony
• Compatibiliteit tussen verschillende headsetstandaarden
• Gebruik bij smartphones en tablets met 3,5 mm headsetaansluiting
• Gebruik bij audio- en communicatieapparatuur

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops en tablets.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
