Jack verloopstekker

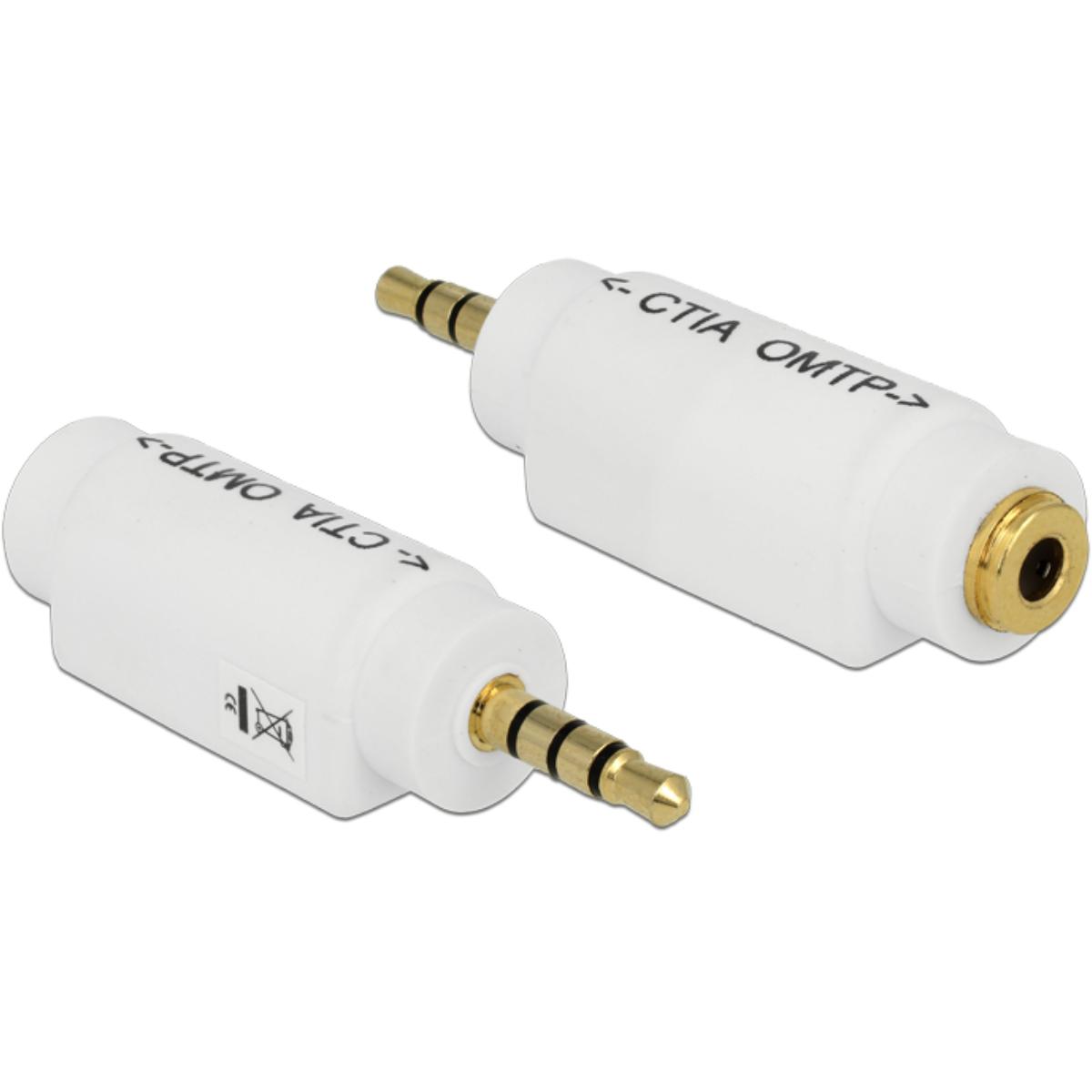

Deze 3,5 mm jack adapter van DELOCK wordt gebruikt om headsets met verschillende TRRS pinindelingen met elkaar compatibel te maken. De adapter wijzigt de aansluiting van de headset zodat deze kan worden gebruikt op apparaten met een andere jack-standaard.
De adapter is voorzien van één 3,5 mm jack male connector (4-polig) en één 3,5 mm jack female connector (4-polig). De adapter zet de CTIA pinindeling om naar de OMTP pinindeling, waardoor headsets met verschillende standaarden op elkaar kunnen worden aangesloten.
De connectoren zijn verguld, wat zorgt voor minimale overgangsweerstand en een stabiele signaaloverdracht tussen de aangesloten apparaten.
De adapter ondersteunt stereo-audio en microfoon via een TRRS jack met vier contactpunten. Hierdoor kunnen zowel audio als microfoonsignalen via één aansluiting worden doorgegeven.
De compacte adapter heeft een lengte van ongeveer 5,3 cm en is geschikt voor gebruik met apparaten die een 3,5 mm jack aansluiting volgens de CTIA-standaard gebruiken.

Specificaties
Merk: DELOCK
Model: 65590
Type product: jack adapter CTIA naar OMTP
Audiotype: analoge audioverbinding
Connector 1: 3,5 mm jack male (TRRS, CTIA)
Connector 2: 3,5 mm jack female (TRRS, OMTP)
Connector type: TRRS (4-polig)
Mono / stereo: stereo + microfoon
Contactmateriaal: verguld
Lengte: ca. 5,3 cm
Kleur: wit
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops en diverse multimedia-apparaten.
TRRS jack (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.
CTIA standaard: een headset-pinindeling waarbij de volgorde Audio links – Audio rechts – Massa – Microfoon wordt gebruikt. Deze standaard wordt toegepast door onder andere Apple, Samsung, HTC, LG, Sony, Motorola en Google.
OMTP standaard: een oudere headset-pinindeling waarbij de volgorde Audio links – Audio rechts – Microfoon – Massa wordt gebruikt. Deze standaard kwam onder andere voor bij oudere toestellen van Nokia, Sony Ericsson en sommige oudere Samsung-modellen.
Pinindeling adapter: deze adapter wisselt de positie van massa en microfoon zodat headsets met verschillende standaarden compatibel worden.

Toepassingen
• Aansluiten van OMTP headsets op apparaten van o.a. Apple, Samsung, HTC, LG, Sony en Google
• Gebruik bij smartphones en tablets met 3,5 mm headsetaansluiting
• Compatibiliteit tussen verschillende headsetstandaarden
• Gebruik bij audio- en communicatieapparatuur

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
