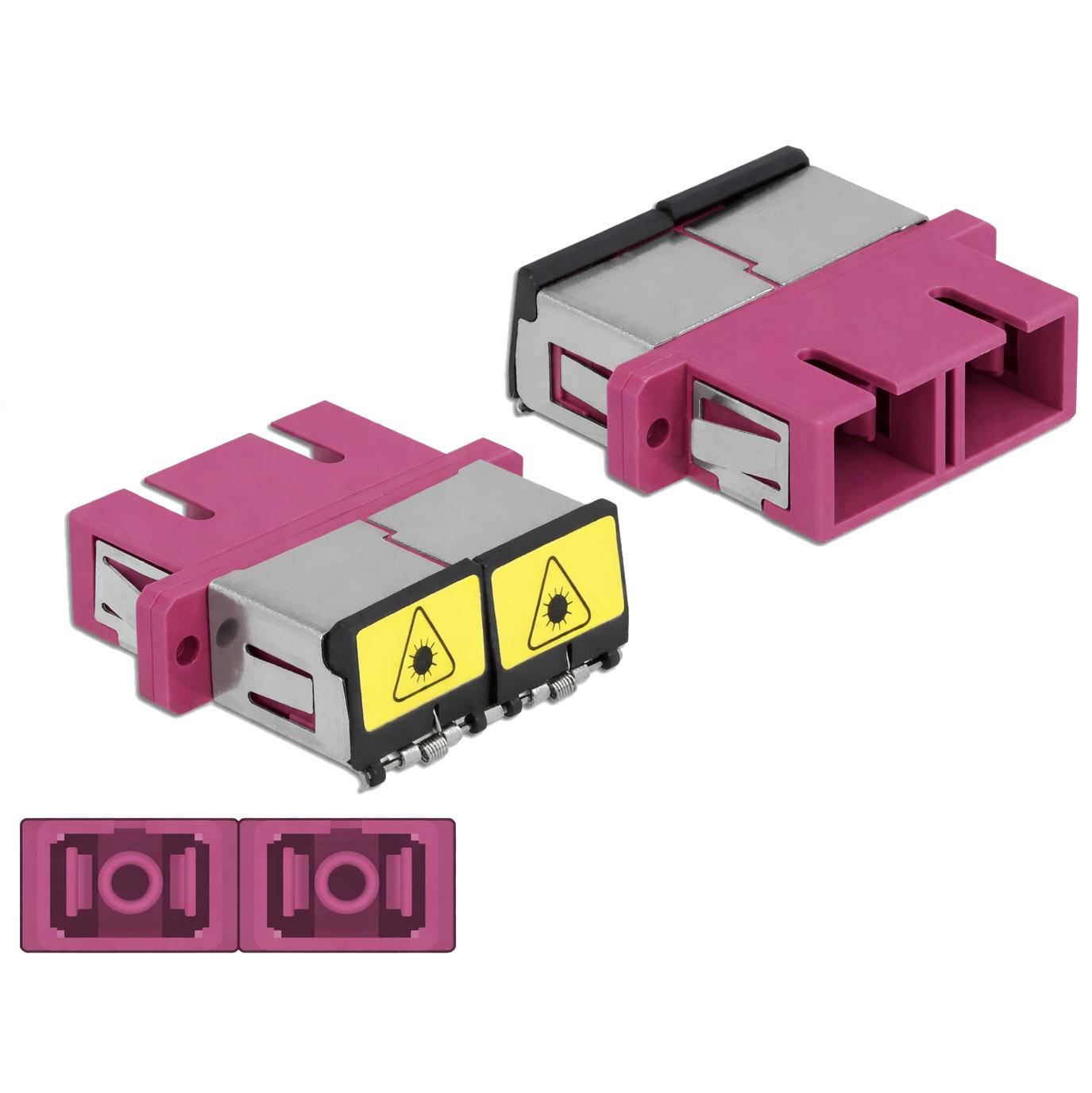

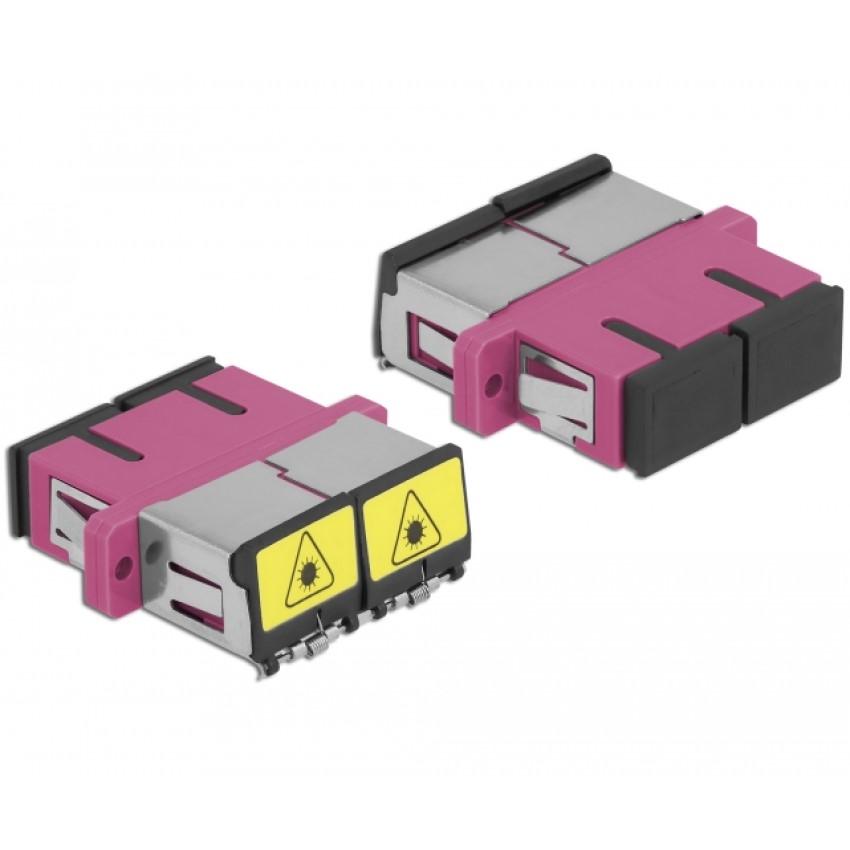

Glasvezelkoppeling SC - SC

Deze glasvezel adapter is bedoeld voor het koppelen van twee glasvezel patchkabels binnen een passieve glasvezelverbinding in een gestructureerde bekabelingsomgeving volgens ISO/IEC 11801.
De adapter is uitgevoerd als een duplex koppeling met SC-duplex connectorinterface aan beide zijden en is geschikt voor multimode OM4 toepassingen.
De aansluiting betreft een SC-SC glasvezelverbinding in duplex uitvoering en is geschikt voor montage in glasvezel aansluitdozen, patchpanelen en behuizingen.
De geïntegreerde keramische huls ondersteunt nauwkeurige uitlijning van de ferrules en de laserbeschermingsklep beperkt directe blootstelling aan optische straling bij open poorten.

Specificaties
• Type glasvezel adapter
• Uitvoering duplex
• Connector zijde 1 SC duplex female
• Connector zijde 2 SC duplex female
• Vezeltype multimode glasvezel
• Categorie OM4 conform IEC 60793-2-10
• Materiaal huls keramisch
• Laserbescherming geïntegreerde beschermingsklep
• Stofbescherming stofkap
• Montage via metalen houder of schroeven
• Aantal montagegaten 2
• Diameter montagegat 2,4 mm
• Hartafstand schroefgaten circa 30,7 mm
• Paneeluitsparing circa 26,6 x 9,5 mm
• Bedrijfstemperatuur −20 tot 70 °C
• Materiaal behuizing kunststof
• Kleur violet
• Afmetingen circa 34,7 x 25,6 x 9,3 mm

IEC-normen
• IEC 60793-2-10 definitie van multimode vezeltypes voor OM-categorieën

EN-normen
• EN 60793-2-10 Europese adoptie van multimode vezeltype-definities voor OM-categorieën

Uitleg van termen
• SC-SC glasvezelverbinding met aan beide zijden een SC-connectorinterface
• Duplex twee afzonderlijke glasvezelposities binnen één adapterbehuizing voor gelijktijdige zending en ontvangst
• Multimode glasvezeltype waarbij meerdere lichtmodi door de kern worden geleid voor kortere afstanden
• OM4 verbeterde laser-geoptimaliseerde multimode categorie conform IEC 60793-2-10 type A1a.2
• Keramische huls centreerhuls die de uitlijning van connectorferrules ondersteunt voor stabiele koppeling
• Laserbeschermingsklep mechanische afscherming die directe blootstelling aan optische straling bij open verbinding beperkt
• Stofkap afdekking die verontreiniging van de adapterinterface helpt voorkomen
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm geschikt tot circa 275 m bij 1 Gb en ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm geschikt tot circa 550 m bij 1 Gb en ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt tot circa 300 m bij 10 Gb, circa 100 m bij 40 Gb en circa 100 m bij 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb
• OM5 wideband multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb, ontworpen voor transmissie over meerdere korte golflengtes binnen één vezel volgens SWDM
