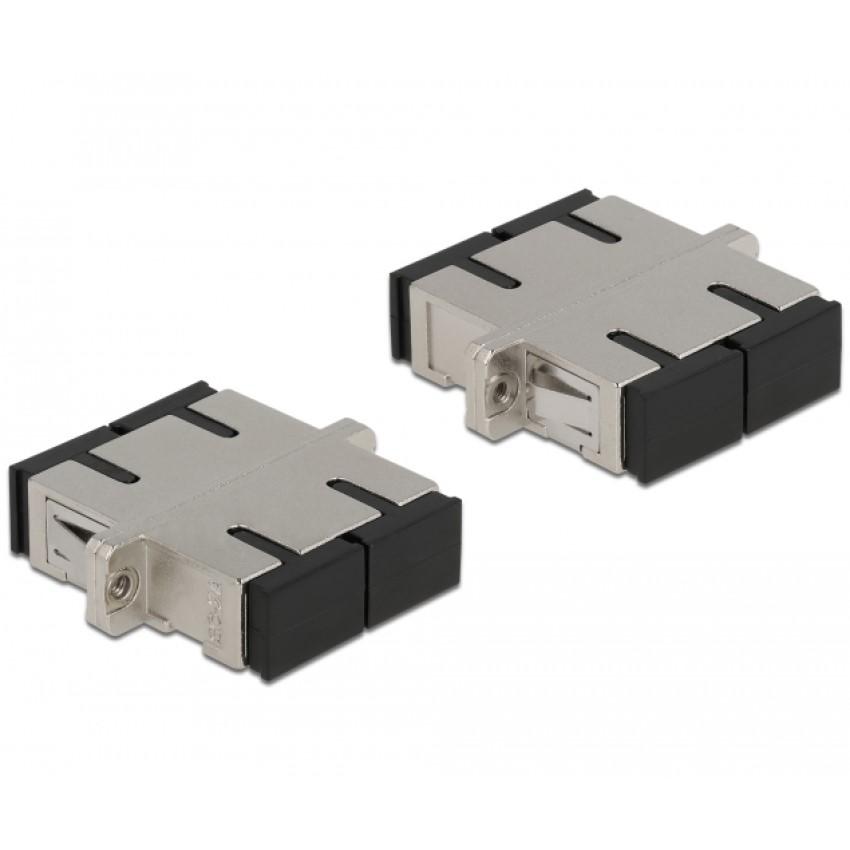

Glasvezelkoppeling SC - SC

Deze glasvezel adapter is bedoeld voor het koppelen van twee glasvezel patchkabels binnen een passieve glasvezelverbinding in een gestructureerde bekabelingsomgeving volgens ISO/IEC 11801.
De adapter is uitgevoerd als een duplex koppeling met SC-duplex connectorinterface aan beide zijden en is geschikt voor singlemode toepassingen.
De aansluiting betreft een SC-SC glasvezelverbinding in duplex uitvoering en is geschikt voor montage in glasvezel aansluitdozen, patchpanelen en behuizingen.
De geïntegreerde keramische huls ondersteunt nauwkeurige uitlijning van de ferrules en de stofkap helpt de interface schoon te houden bij ongebruikte poorten.

Specificaties
• Type glasvezel adapter
• Uitvoering duplex
• Connector zijde 1 SC duplex female
• Connector zijde 2 SC duplex female
• Vezeltype singlemode glasvezel
• Materiaal huls keramisch
• Stofbescherming stofkap
• Montage via metalen houder of schroeven
• Aantal montagegaten 2
• Diameter montagegat 2,4 mm
• Hartafstand schroefgaten circa 30,7 mm
• Paneeluitsparing circa 26,6 x 9,5 mm
• Bedrijfstemperatuur −20 tot 70 °C
• Materiaal behuizing metaal
• Afmetingen circa 34,7 x 27,5 x 9,3 mm

IEC-normen
• IEC 60793-2-50 specificatie van singlemode vezeltypes

EN-normen
• EN 60793-2-50 Europese adoptie van singlemode vezeltype-definities

Uitleg van termen
• SC-SC glasvezelverbinding met aan beide zijden een SC-connectorinterface
• Duplex twee afzonderlijke glasvezelposities binnen één adapterbehuizing voor gelijktijdige zending en ontvangst
• Singlemode glasvezeltype met zeer kleine kern voor transmissie over lange afstanden met minimale dispersie
• Keramische huls centreerhuls die de uitlijning van connectorferrules ondersteunt voor stabiele koppeling
• Stofkap afdekking die verontreiniging van de adapterinterface helpt voorkomen
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OS-categorieën
• OS1 singlemode glasvezel geoptimaliseerd voor transmissie bij 1310 nm geschikt tot circa 10 km
• OS2 singlemode glasvezel geschikt voor transmissie bij 1310 nm en 1550 nm met afstanden tot 40 km en meer afhankelijk van actieve modules
