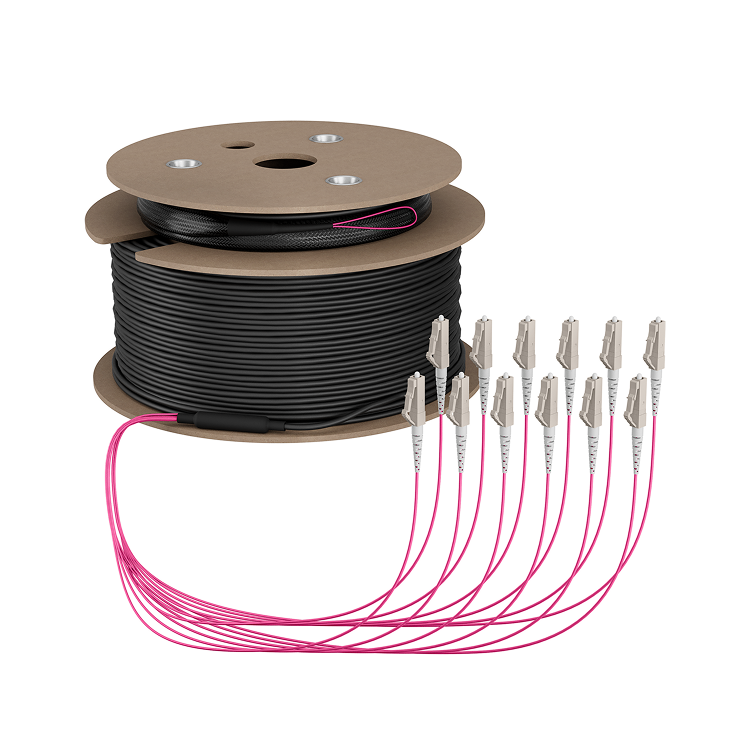

Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

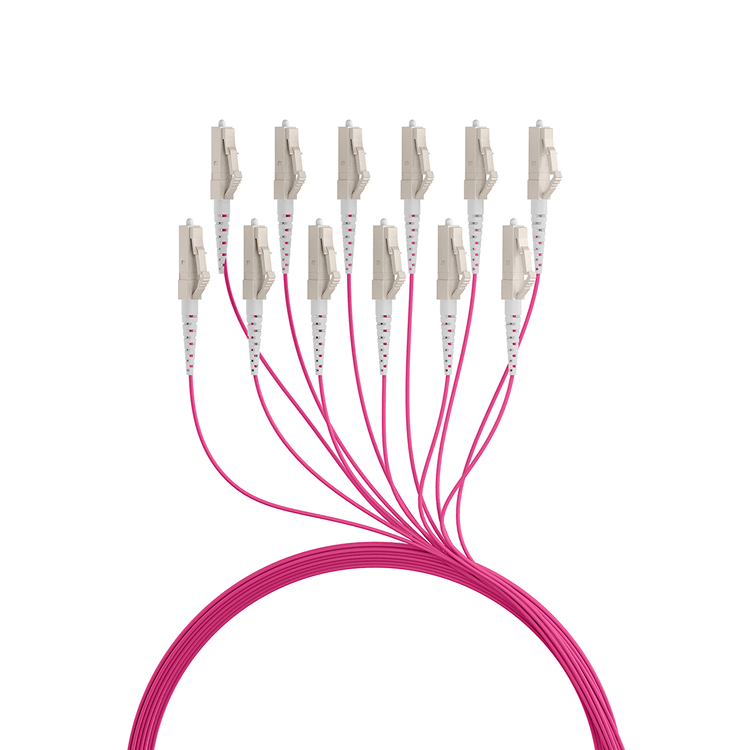

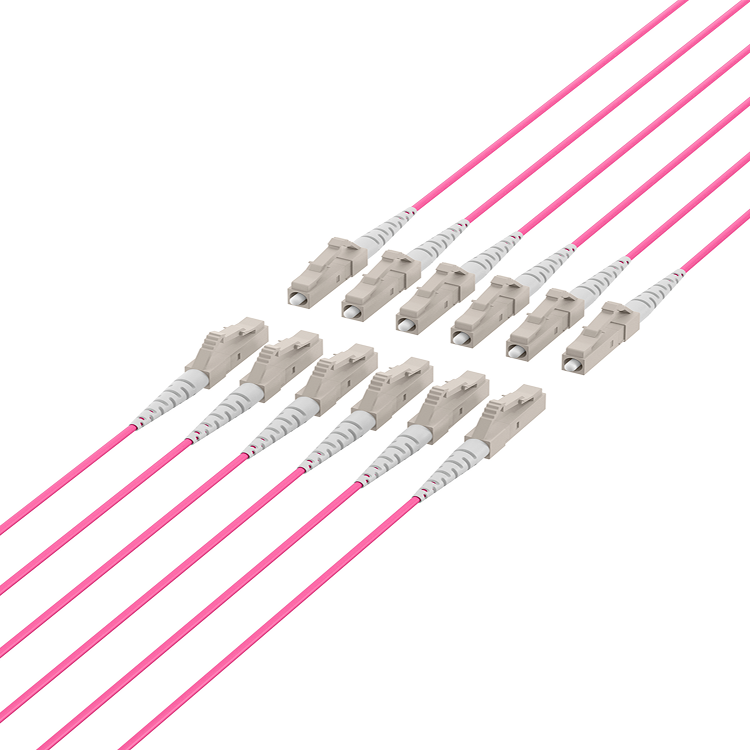

De kabel is uitgevoerd als een meervezelconfiguratie met 12× LC-connectoren en is geschikt voor multimode OM4 toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules, ODF’s en patchpanelen.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel
• Uitvoering 12 vezels (1x12 configuratie)
• Vezeltype multimode 50/125 µm
• Categorie OM4 conform IEC 60793-2-10
• Aantal vezels 12
• APC uitvoering Nee (PC)
• Connector zijde 1 LC beige
• Connector zijde 2 LC beige
• Connector standaard IEC 61754-20
• Connector afwerking PC
• Connector materiaal keramische ferrule
• Knikbescherming voorgemonteerde knikschutztule
• Kabeltype U-DQ(ZN)BH
• Kabelopbouw meervezel centrale buisconstructie
• Kabeldiameter 5,8 mm
• Mantelmateriaal LSZH
• Mantelkleur zwart
• Brandklasse Dca conform EN 50575
• Brandklasse ruwkabel Dca conform EN 50575
• Maximale trekkracht 300 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −40 tot 70 °C
• Opslagtemperatuur −40 tot 70 °C
• Typisch invoegverlies 850 nm ≤ 0,30 dB per connector
• Maximaal invoegverlies 850 nm ≤ 0,50 dB per connector
• Kabelverdeler afmeting 11,5 x 352 mm
• Levering tot 40 m in polybag, vanaf 50 m op wegwerptrommel
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2-10 specificatie van OM4 multimode glasvezel
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

EN-normen
• EN 50575 Europese CPR-classificatie voor brandgedrag van kabels
• EN 60754-1/2 bepaling van halogeenvrij en corrosiviteit

Uitleg van termen

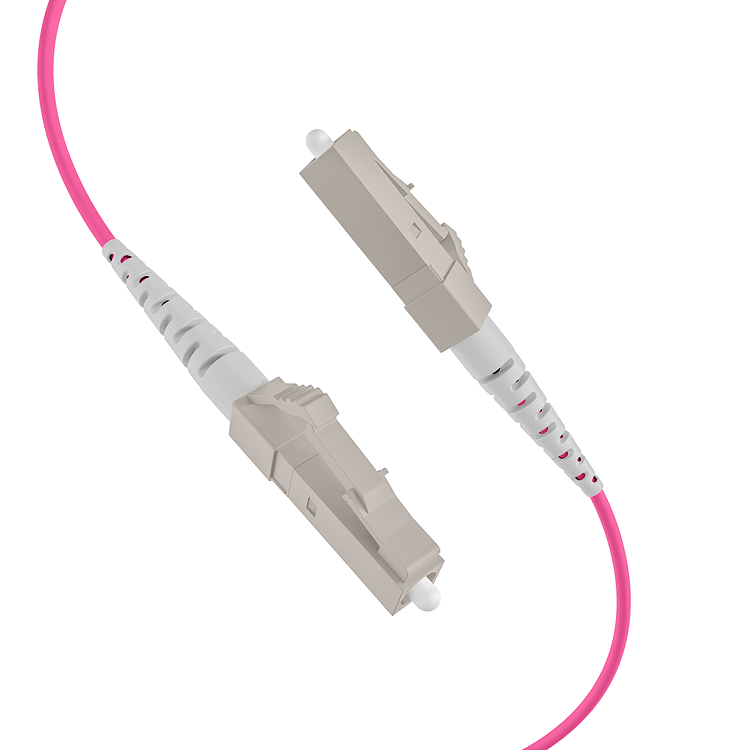

• LC compacte glasvezelconnector met 1,25 mm ferrule en klikvergrendeling voor hoge poortdichtheid
• Multimode 50/125 µm glasvezel met 50 µm kern geschikt voor kortere afstanden binnen gebouwen en datacenters
• OM4 verbeterde laser-geoptimaliseerde multimode vezel geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40 Gb/s en 100 Gb/s
• IEC International Electrotechnical Commission; internationale normeringsorganisatie voor elektrotechnische standaarden
• CPR Construction Products Regulation (EU 305/2011); Europese regelgeving die eisen stelt aan brandgedrag van bouwproducten waaronder kabels
• Dca brandklasse binnen CPR die aangeeft dat de kabel een beperkte bijdrage levert aan brandontwikkeling en rookvorming
• LSZH Low Smoke Zero Halogen mantel die bij brand weinig rook en geen corrosieve halogeenverbindingen vrijgeeft
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel voor binneninstallaties
• OD buitendiameter van de kabel gebruikt voor berekening van minimale buigradius
• Invoegverlies optische demping bij overgang tussen glasvezel en connector of tussen twee glasvezels

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor transmissie in één richting
• Duplex twee glasvezels voor gelijktijdige zending en ontvangst

Uitleg OM-categorieën
• OM1 multimode 62,5/125 µm geschikt tot circa 275 m bij 1 Gb/s en circa 33 m bij 10 Gb/s
• OM2 multimode 50/125 µm geschikt tot circa 550 m bij 1 Gb/s en circa 82 m bij 10 Gb/s
• OM3 laser-geoptimaliseerde 50/125 µm geschikt tot circa 300 m bij 10 Gb/s en circa 100 m bij 40 Gb/s en 100 Gb/s
• OM4 verbeterde laser-geoptimaliseerde 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40 Gb/s en 100 Gb/s
• OM5 wideband 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40 Gb/s en 100 Gb/s, geoptimaliseerd voor SWDM-transmissie
