Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De kabel is uitgevoerd als een meervezelconfiguratie met 8× LC-connectoren en is geschikt voor multimode OM3 toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, SFP-modules, ODF’s en patchpanelen.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel
• Uitvoering 8 vezels (1x8 configuratie)
• Vezeltype multimode 50/125 µm
• Categorie OM3
• Aantal vezels 8
• APC uitvoering Nee (PC)
• Connector zijde 1 LC
• Connector zijde 2 LC
• Connector standaard IEC 61754-20
• Connector afwerking PC
• Connector materiaal keramische ferrule
• Knikbescherming voorgemonteerde knikschutztule
• Kabeltype U-DQ(ZN)BH
• Kabelopbouw meervezel centrale buisconstructie
• Kabeldiameter 5,8 mm
• Mantelmateriaal LSZH
• Mantelkleur zwart
• Brandklasse Dca conform EN 50575
• Maximale trekkracht 300 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −40 tot 70 °C
• Opslagtemperatuur −40 tot 70 °C
• Invoegverlies 850 nm < 3,5 dB
• Kabelverdeler afmeting 11,5 x 212 mm
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2 specificatie van multimode glasvezel
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 60754-1 halogeenvrije eigenschappen
• IEC 61034-1 lage rookontwikkeling

EN-normen
• EN 50575 CPR-classificatie voor kabelbrandgedrag
• EN 60754-1/2 halogeenvrije eigenschappen

Uitvoering en leveringskenmerken
• Aantal vezels 8 per kabel
• Vezelklasse OM3
• Fabrieksafwerking gepolijst en functioneel getest

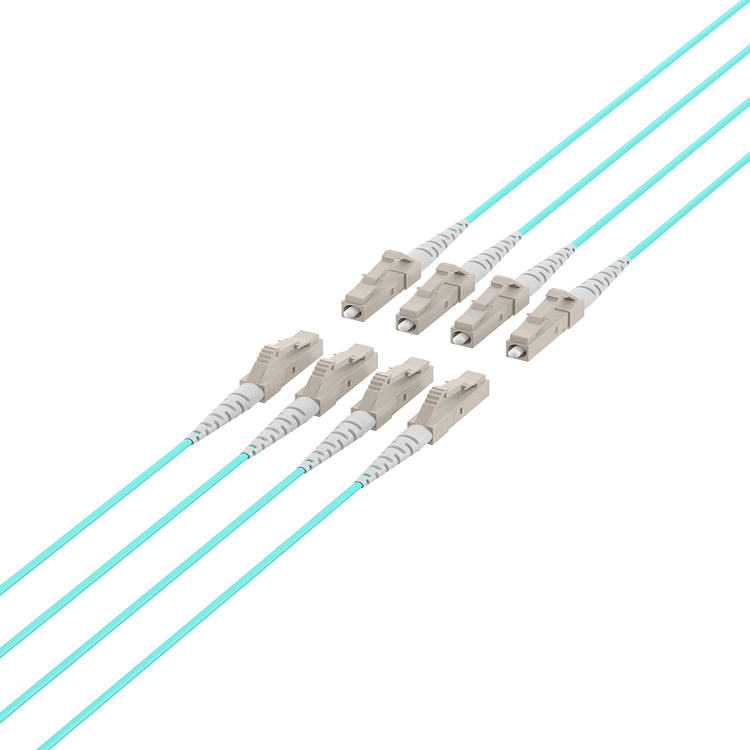

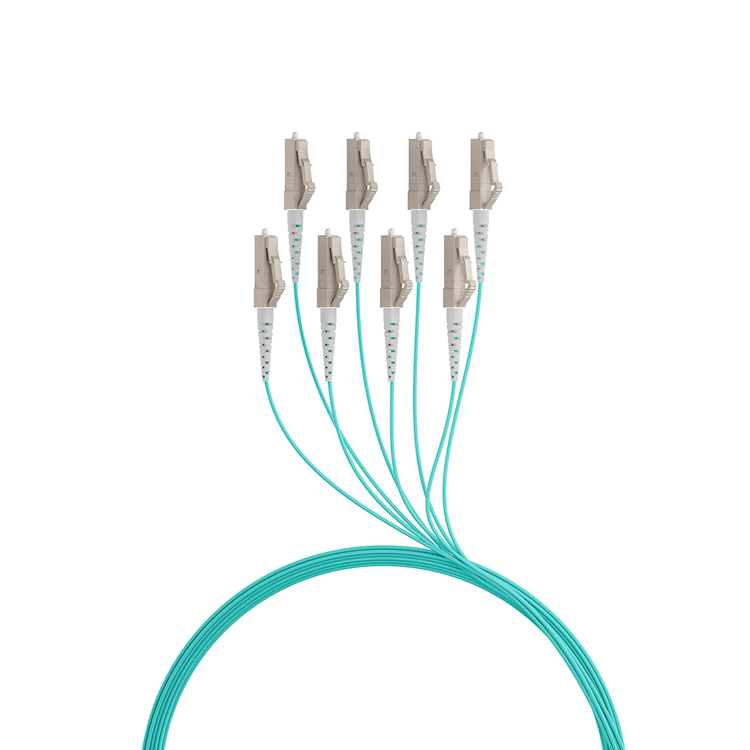

• Kabeluitloop (fan-out) maximaal 1 m per zijde
• Identificatie genummerde markering per afzonderlijke vezel
• Serienummer unieke kabelidentificatie op mantel
• Meetrapport individueel dempingsprotocol per vezel meegeleverd
• Invoerhulp beide zijden voorzien van geweven beschermslang
• Lengte invoerhulp 130 cm
• Diameter invoerhulp 8 vezels circa 15 mm

Uitleg van termen
• LC compacte glasvezelconnector met 1,25 mm ferrule voor hoge poortdichtheid
• Multimode 50/125 µm glasvezeltype voor korte tot middellange afstanden
• OM3 laser-geoptimaliseerde multimode vezel geschikt tot circa 300 m bij 10 Gb/s en circa 100 m bij 40 Gb/s en 100 Gb/s
• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling
• Dca brandklasse volgens Europese CPR-richtlijn voor vaste gebouwinstallaties
• CPR Construction Products Regulation (EU 305/2011)
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel voor binneninstallaties
• OD buitendiameter van de kabel voor berekening van minimale buigradius
• Invoegverlies optische demping bij overgang tussen glasvezelcomponenten

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor transmissie in één richting
• Duplex twee glasvezels voor gelijktijdige zending en ontvangst

• Multimode glasvezel voor korte tot middellange afstanden binnen gebouwen en datacenters
• Singlemode glasvezel voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode 62,5/125 µm geschikt tot circa 275 m bij 1 Gb/s en circa 33 m bij 10 Gb/s
• OM2 multimode 50/125 µm geschikt tot circa 550 m bij 1 Gb/s en circa 82 m bij 10 Gb/s
• OM3 laser-geoptimaliseerde 50/125 µm geschikt tot circa 300 m bij 10 Gb/s en circa 100 m bij 40 Gb/s en 100 Gb/s
• OM4 verbeterde laser-geoptimaliseerde 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40 Gb/s en 100 Gb/s
• OM5 wideband 50/125 µm geschikt tot circa 400 m bij 10 Gb/s en circa 150 m bij 40 Gb/s en 100 Gb/s, geoptimaliseerd voor SWDM-transmissie
