Glasvezel kabel

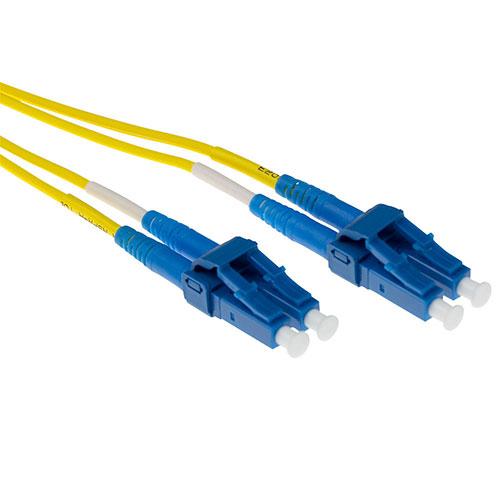

Deze glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De kabel is uitgevoerd als een duplex verbinding met aan beide zijden een LC-duplex connector en is geschikt voor singlemode OS2 9/125 µm toepassingen.
De aansluiting betreft een LC-LC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, mediaconverters en patchpanelen.
De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering duplex voor gelijktijdige zending en ontvangst
• Kabeltype Duplex – 9/125 µm
• Vezeltype Singlemode – OS2
• Aantal vezels 2
• Aansluitingen LC-duplex
• Aansluiting 1 LC-duplex male
• Aansluiting 2 LC-duplex male
• Keurmerk B/2 conform IEC 61753-1
• Kabeltype (constructie) I-V(ZN) H
• Kabeldiameter Ø 2,0 mm
• Mantelmateriaal LSZH
• Kleur geel, blauw
• Werktemperatuur −20 tot +70 °C

IEC-normen
• IEC 60793-2-50 definitie van singlemode vezeltype OS2
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61753-1 prestatieklasse B/2 voor singlemode connectoren
• IEC 60754-1 halogeenvrije eigenschappen
• IEC 61034-1 lage rookontwikkeling

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels
• EN 50267-2-3 halogeenvrije mantelmaterialen

Uitleg van termen
• LC-LC glasvezelverbinding met aan beide zijden een LC-connector
• Duplex twee afzonderlijke glasvezels waarbij één vezel zendt en de andere ontvangt
• Singlemode 9/125 µm glasvezeltype met zeer kleine kern voor transmissie over lange afstanden
• OS2 singlemode glasvezel met lage demping, geschikt voor transmissie op 1310 nm en 1550 nm voor backbone- en langeafstandsverbindingen
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• B/2 kwaliteitsklasse kwaliteitsklasse voor singlemode connectoren conform IEC 61753-1
• I-V(ZN)H kabeltype Europese aanduiding voor halogeenvrije glasvezelkabel voor binneninstallaties
• EMI-immuniteit signaaloverdracht via licht zonder beïnvloeding door elektrische stromen en magnetische velden
• Buigradius minimale kabelkromming om microbuigingen en extra demping te voorkomen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000 glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OS-categorieën
• OS1 singlemode glasvezel voor binneninstallaties, met hogere demping dan OS2, geschikt voor tot circa 10 km bij transmissie op 1310 nm
• OS2 singlemode glasvezel met lage demping, gespecificeerd voor transmissie op 1310 nm en 1550 nm, geschikt voor 40 km en meer afhankelijk van zendvermogen en gebruikte optische modules
