Laadkabel auto

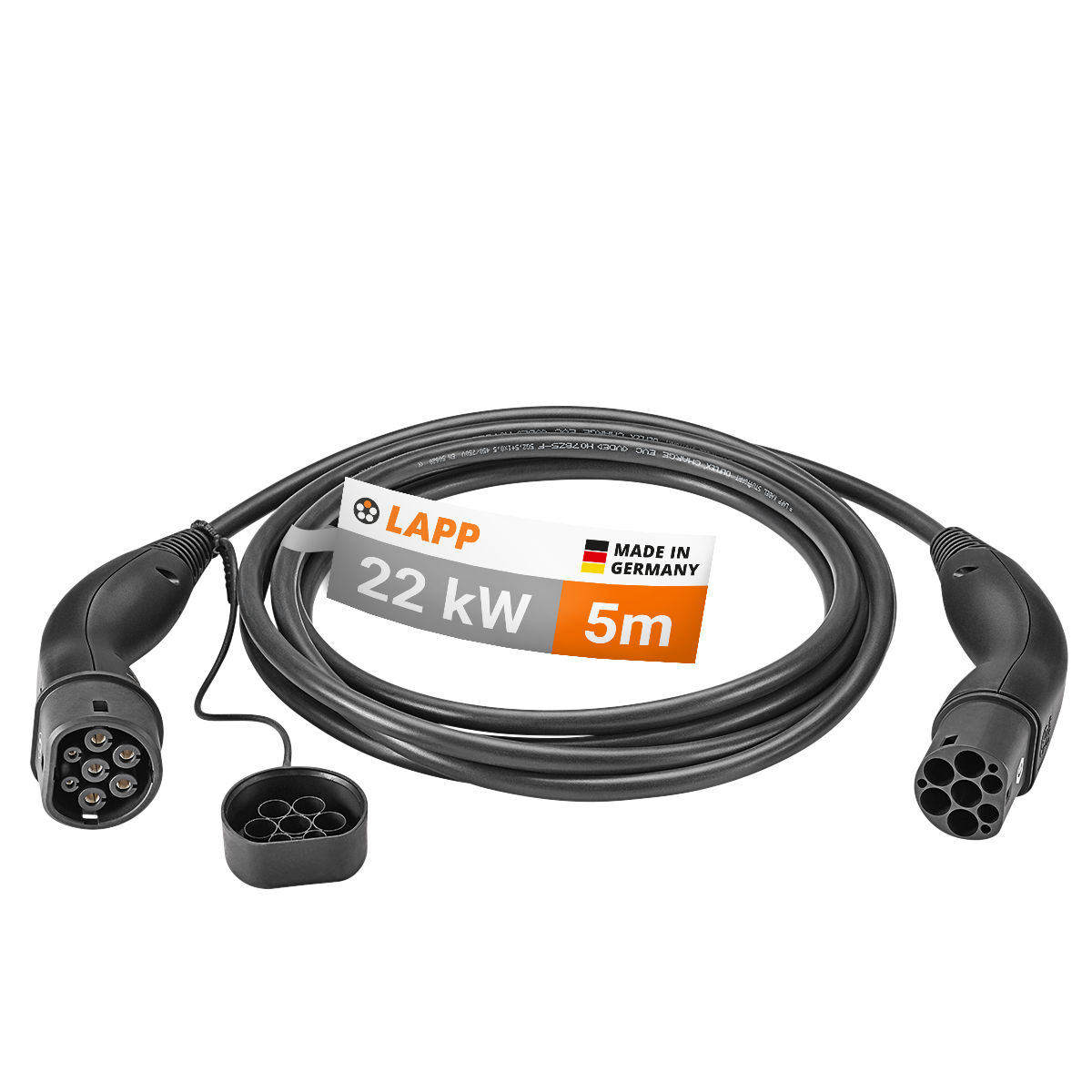

.Laadkabel Type 2 – Mode 3 – tot 22 kW

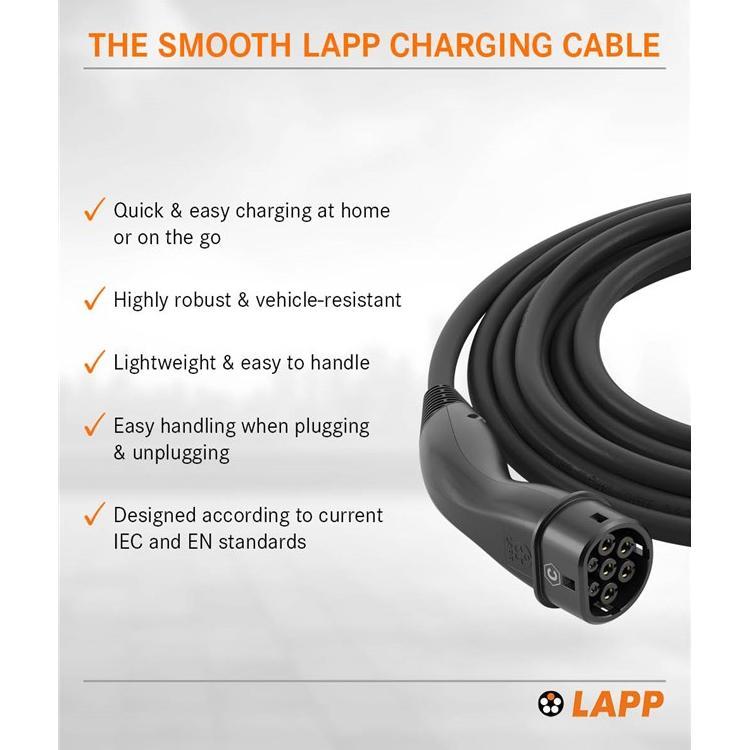

Krachtige en degelijk uitgevoerde laadkabel voor snel en betrouwbaar laden van elektrische voertuigen en plug-in hybrides. Dankzij de 3-fasige kabelopbouw is laden met hoog vermogen mogelijk, terwijl ook lagere laadvermogens worden ondersteund. Deze laadkabel is ontwikkeld en geproduceerd in Duitsland en wordt geleverd met 10 jaar garantie.

Toepassing
Voor het laden van elektrische voertuigen en plug-in hybrides met een Type-2-aansluiting via een laadpaal, laadstation of wallbox. Geschikt voor gebruik bij publieke en particuliere laadpunten.

Varianten zoals lengte en uitvoering worden gekozen via de select box.

Montage / gebruik / werking
De Type-2-koppeling wordt aangesloten op het voertuig en de Type-2-stekker op het laadpunt. De laadmodus is Mode 3 volgens IEC 61851. Het laadproces start en stopt automatisch via de voertuigelektronica, zonder externe controlebox.

Uitvoering / aansluitingen

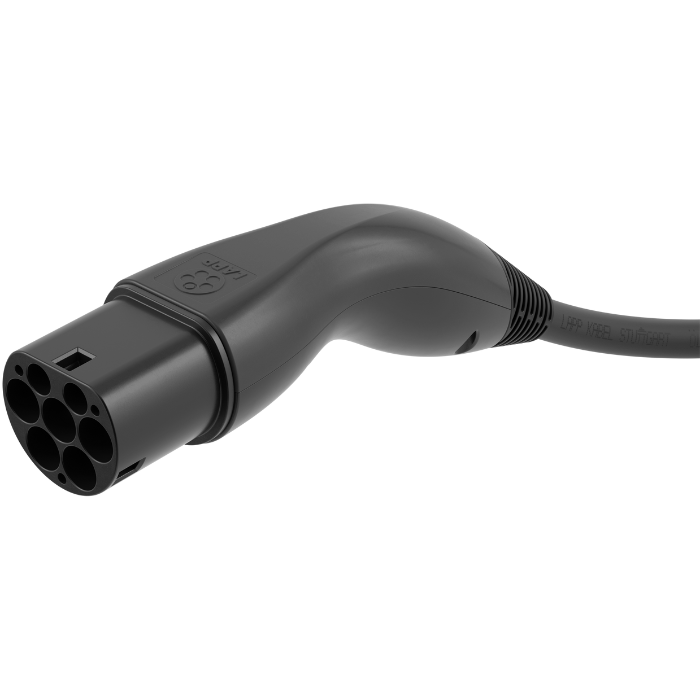

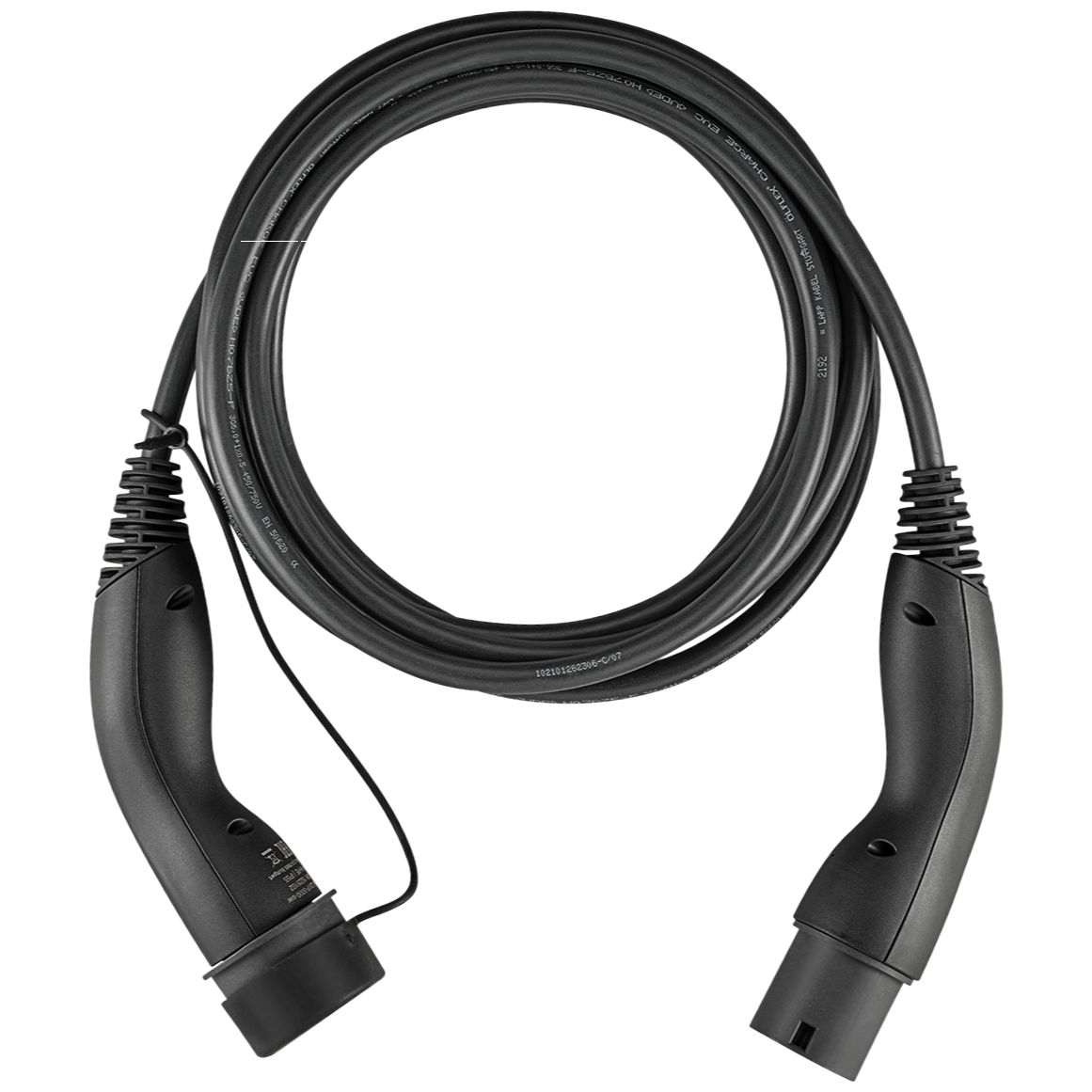

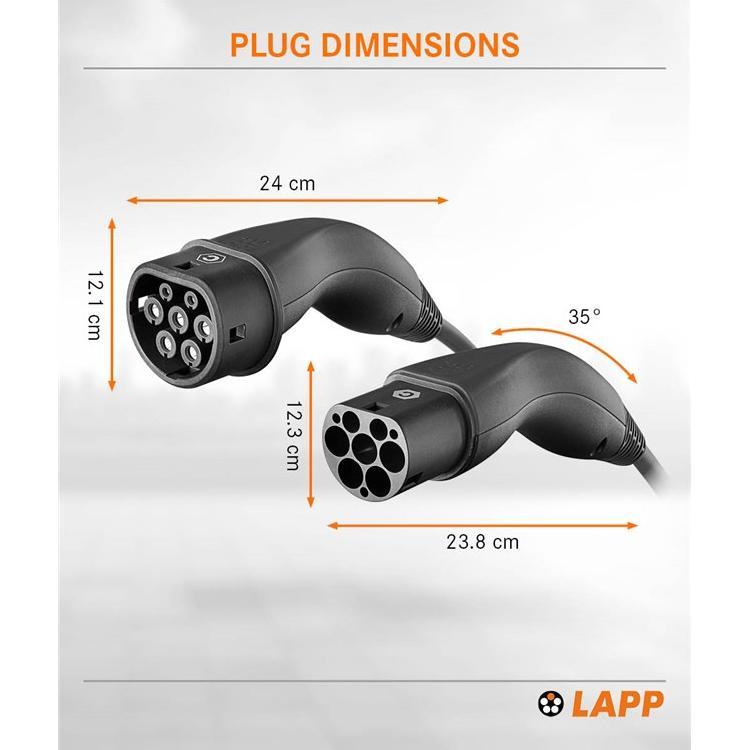

• Aansluitingen: Type 2 koppeling (voertuigzijde) en Type 2 stekker (laadzijde) volgens IEC 62196
• Laadmodus: Mode 3 volgens IEC 61851
• Kabeltype: ÖLFLEX® CHARGE, gladde kabel

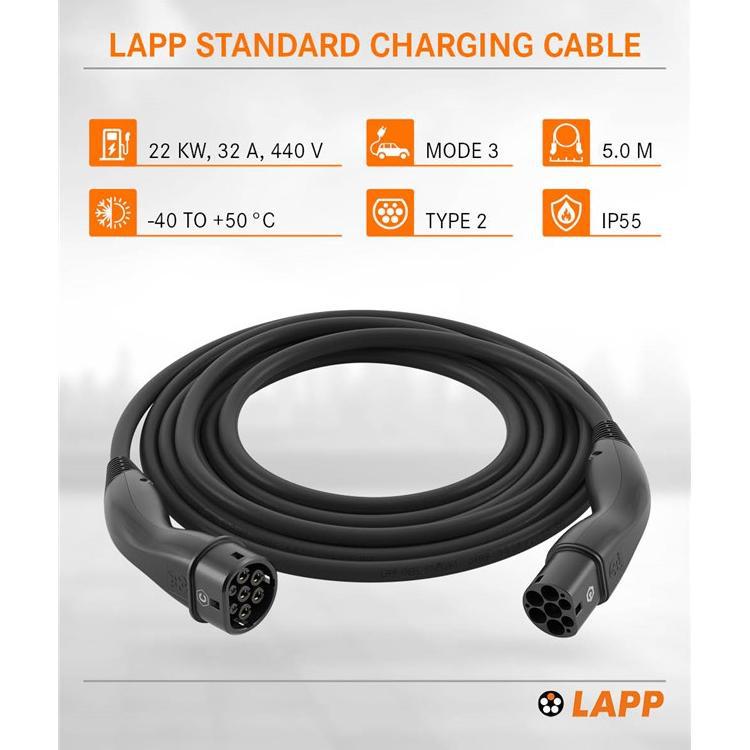

Technische specificaties
• Maximaal laadvermogen: tot 22 kW
• Maximale stroom: 32 A
• Nominale spanning: 440 V AC
• Aantal fasen: 3
• Laden: ondersteunt 3-fasig laden tot 22 kW, 3-fasig laden tot 11 kW en 1-fasig laden tot 7,4 kW en 3,7 kW
• Aderdoorsnede: 6 mm²
• Beschermingsgraad: IP55
• IP55: beschermd tegen stofafzetting en tegen waterstralen vanuit alle richtingen, geschikt voor gebruik buitenshuis
• Bedrijfstemperatuur: −40 °C tot +50 °C

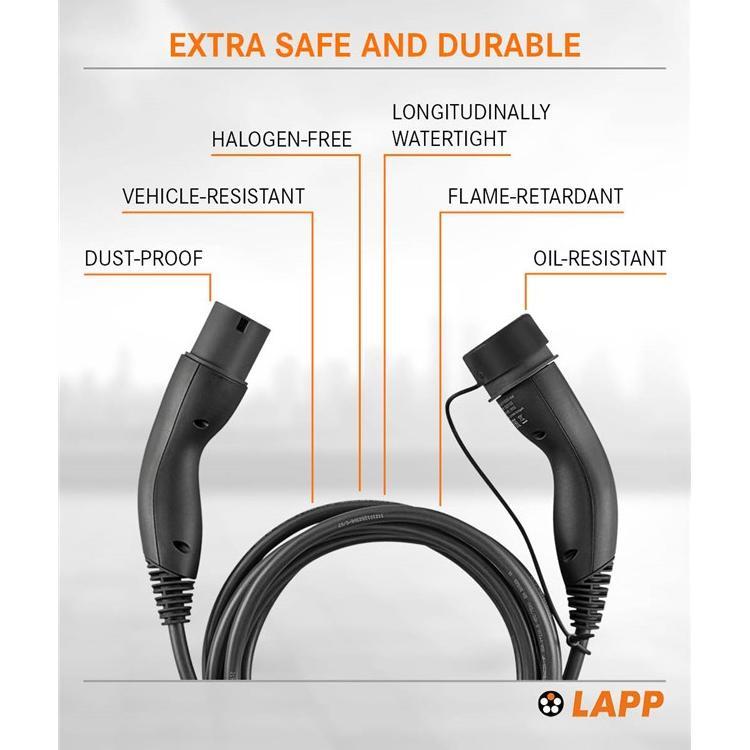

• Bestendigheid: olie- en vochtbestendig
• Brandgedrag: vlamvertragend
• Herkomst: gemaakt in Duitsland
• Garantie: 10 jaar

Keurmerken & normen
• IEC 62196-1:2022 – Algemene eisen voor stekkers en voertuigconnectoren voor elektrisch laden
• IEC 62196-2:2022 – Specificaties voor Type-2-connectoren voor AC-laden van elektrische voertuigen
• IEC 61851-1:2023 – Eisen voor geleidend laden van elektrische voertuigen (Mode 3)
• IEC 62893-1:2017 – Eisen voor kabels voor het laden van elektrische voertuigen
• DIN EN 17186:2019 – Eisen voor voertuiglaadinfrastructuur en laadconnectoren
• CE – Conform Europese veiligheids- en conformiteitseisen
• RoHS (2011/65/EU) – Beperking van gevaarlijke stoffen in elektrische apparatuur
• LVD (2014/35/EU) – Laagspanningsrichtlijn voor elektrische veiligheid

Inhoud van de verpakking
• Laadkabel met beschermkap
• Bedieningshandleiding

Bijzonderheden

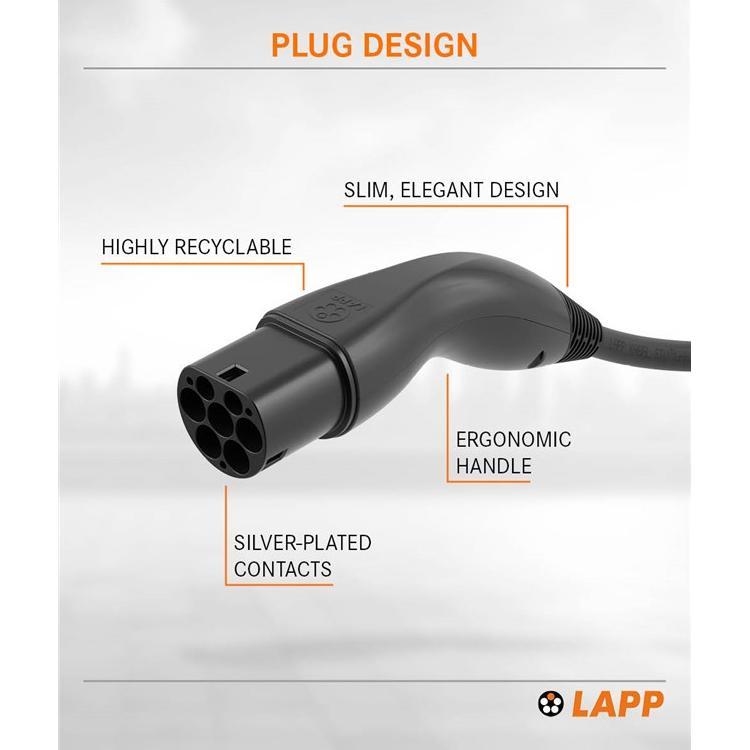

• Ergonomisch vormgegeven, massief rubberen handgrepen
• Beschermkap op de Type-2-koppeling aan voertuigzijde tegen vuil en vocht
• Zilvergecoate, corrosiebestendige contactpinnen voor betrouwbare stroomoverdracht
• Overrijdbestendige kabel- en stekkerconstructie voor intensief dagelijks gebruik
• Lichtgewicht ontwerp voor eenvoudig hanteren en opbergen
