Helix laadkabel auto

Zelfoprollende laadkabel Type 2 – Mode 3 – tot 22 kW

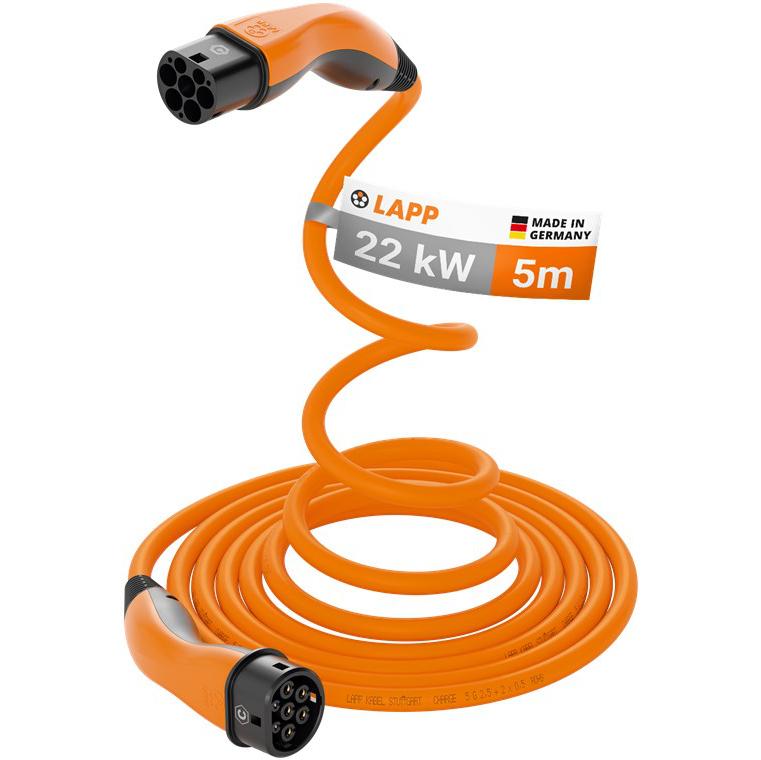

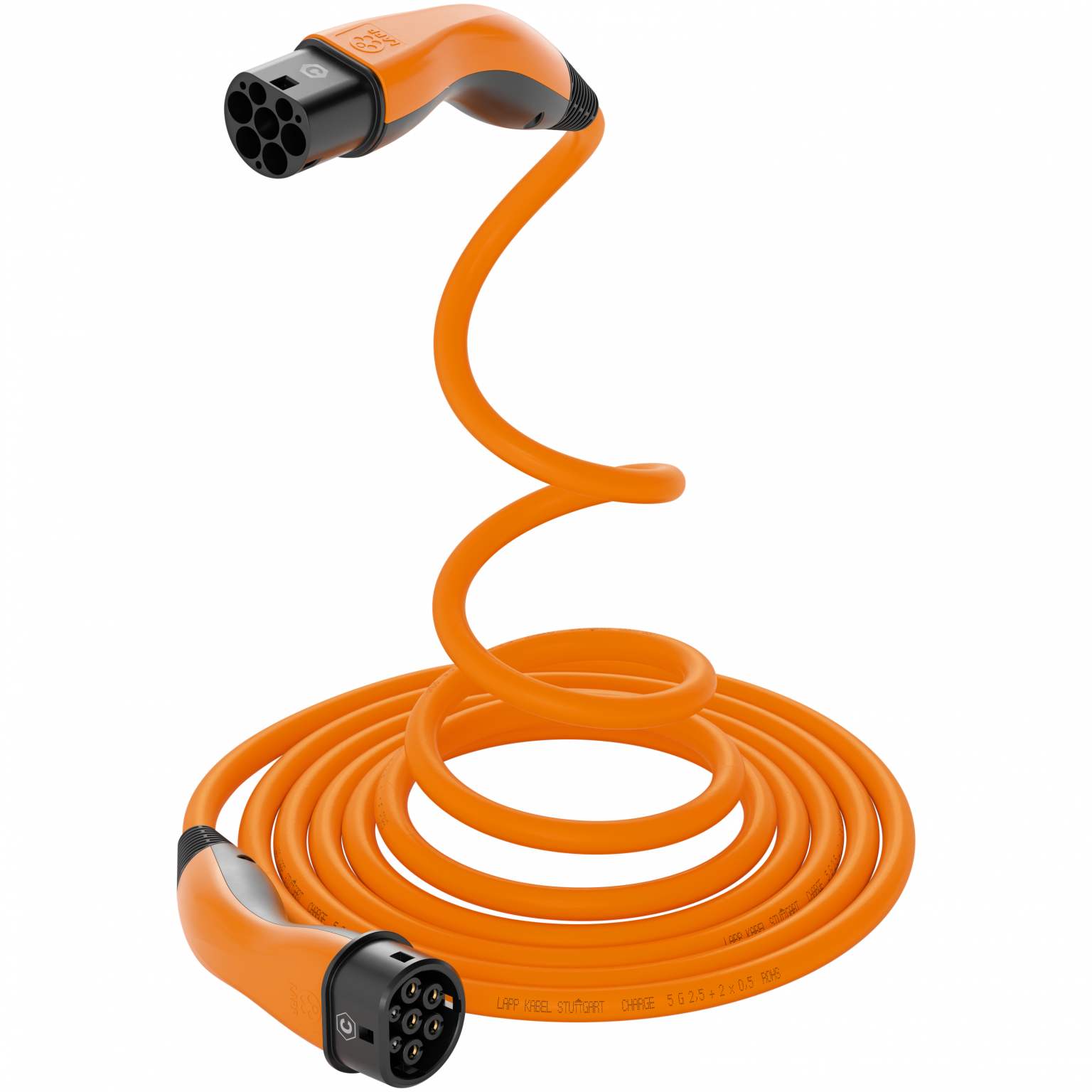

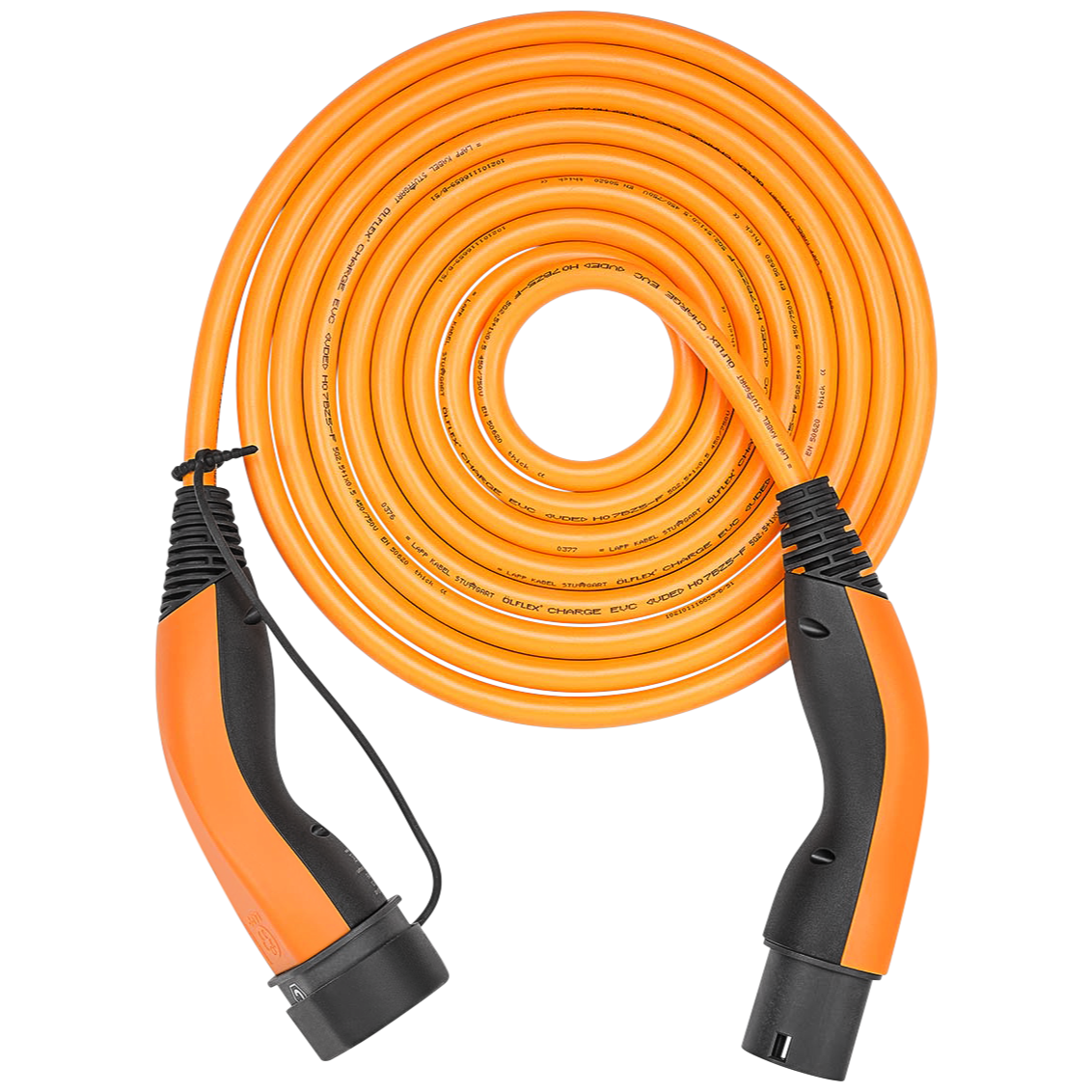

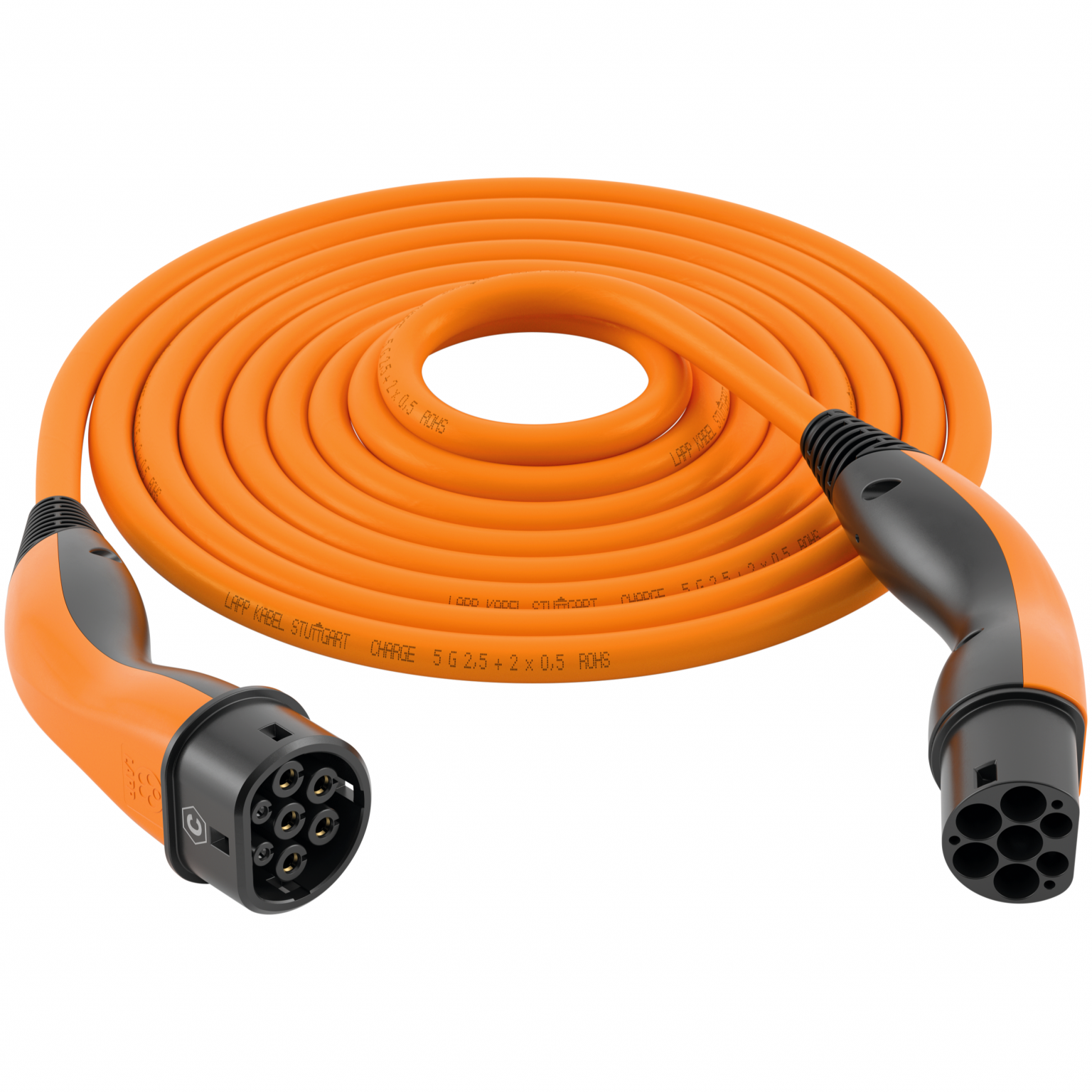

Krachtige en gebruiksvriendelijke laadkabel met zelfoprollend HELIX-ontwerp voor snel en comfortabel laden. Het gepatenteerde vormgeheugen zorgt ervoor dat de kabel zich na gebruik automatisch spiraalvormig samenrolt, zonder te knikken of te verknoopen. Deze laadkabel is ontworpen en geproduceerd in Duitsland en wordt geleverd met 10 jaar garantie.

Toepassing
Voor het laden van elektrische voertuigen en plug-in hybrides met een Type-2-aansluiting via een laadpaal, laadstation of wallbox. Geschikt voor gebruik bij publieke en particuliere laadpunten.

Varianten zoals lengte en uitvoering worden gekozen via de select box.

Montage / gebruik / werking

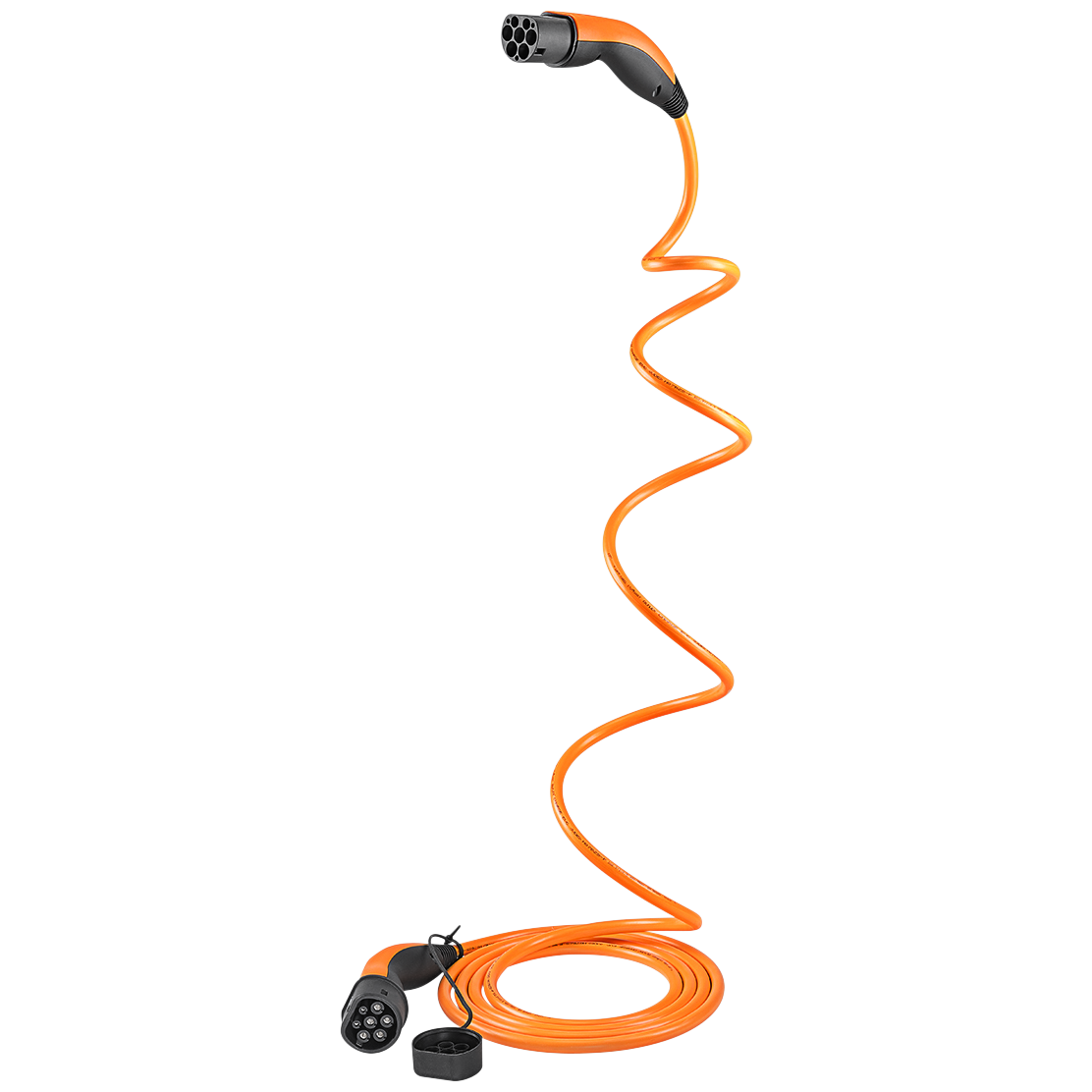

De Type-2-koppeling wordt aangesloten op het voertuig en de Type-2-stekker op het laadpunt. De laadmodus is Mode 3 volgens IEC 61851. Het laadproces start en stopt automatisch via de voertuigelektronica. Na gebruik trekt de kabel zich vanzelf samen dankzij het HELIX-vormgeheugen.

Uitvoering / aansluitingen

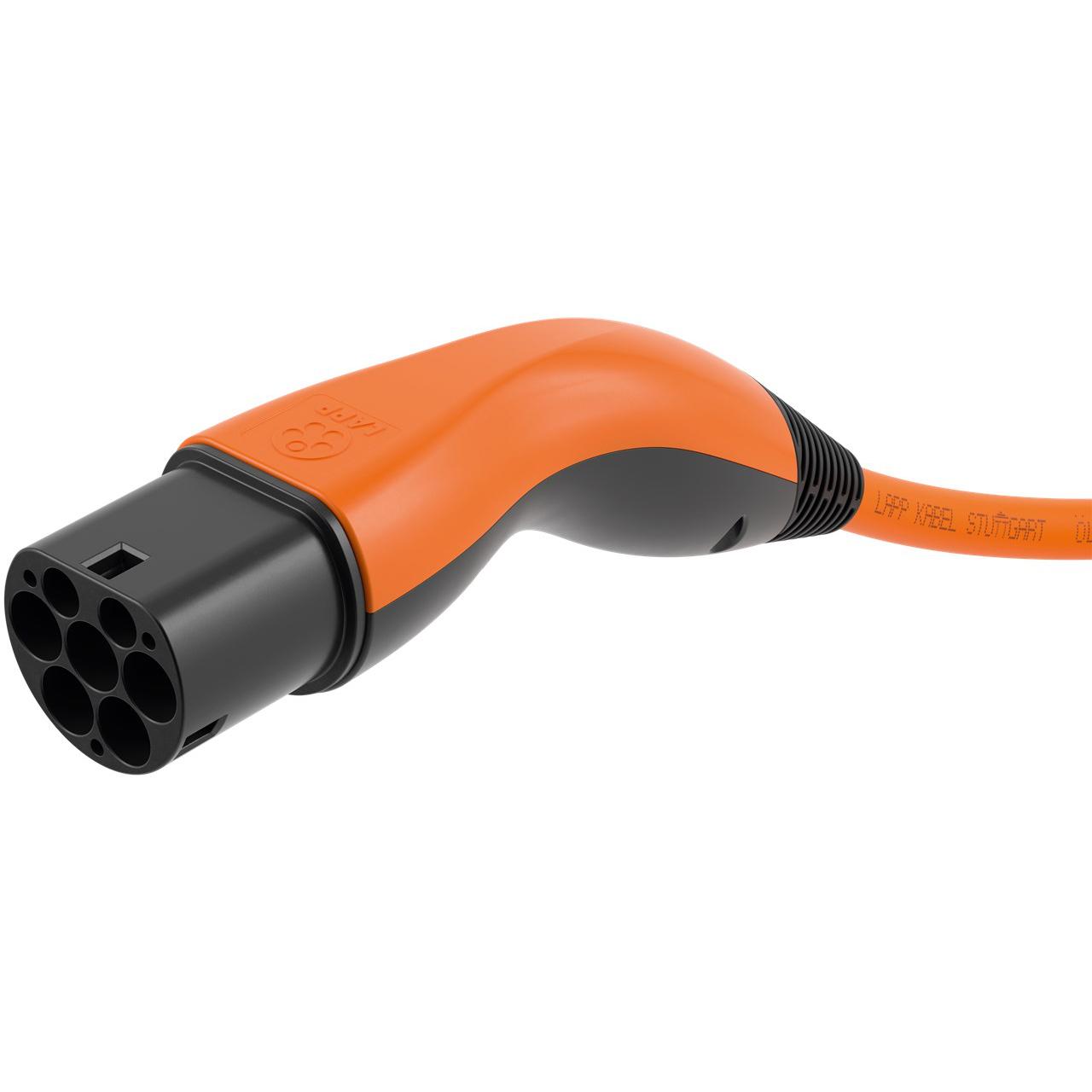

• Aansluitingen: Type 2 koppeling (voertuigzijde) en Type 2 stekker (laadzijde) volgens IEC 62196
• Laadmodus: Mode 3 volgens IEC 61851
• Kabeltype: HELIX-kabel met vormgeheugen, mantel ÖLFLEX® CHARGE

Technische specificaties
• Maximaal laadvermogen: tot 22 kW
• Maximale stroom: 32 A
• Nominale spanning: 440 V AC
• Aantal fasen: 3
• Laden: ondersteunt 3-fasig laden tot 22 kW, 3-fasig laden tot 11 kW en 1-fasig laden tot 7,4 kW en 3,7 kW
• Aderdoorsnede: 6 mm²
• Kabellengte: 5 m
• Beschermingsgraad: IP55
• IP55: beschermd tegen stofafzetting en tegen waterstralen vanuit alle richtingen, geschikt voor gebruik buitenshuis
• Bedrijfstemperatuur: −40 °C tot +50 °C

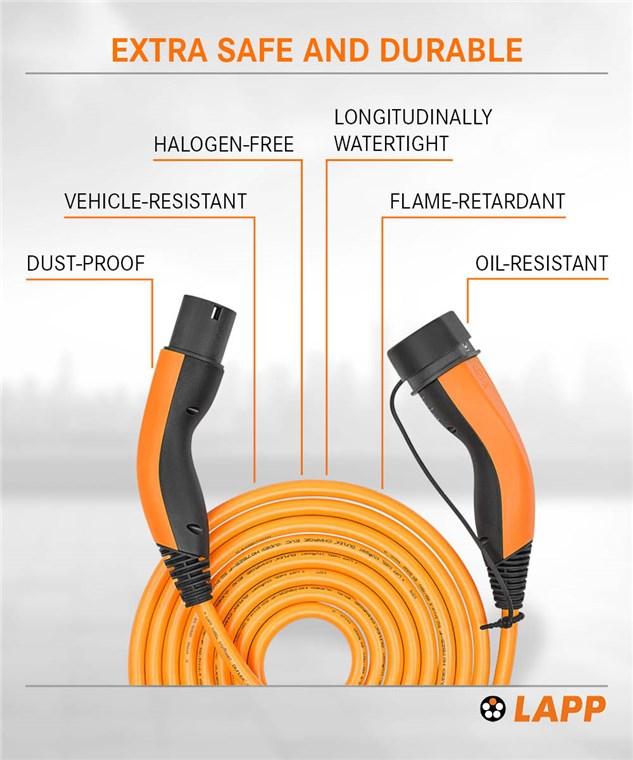

• Bestendigheid: olie- en vochtbestendig
• Herkomst: gemaakt in Duitsland
• Garantie: 10 jaar

Keurmerken & normen
• IEC 62196-1 – Algemene eisen voor stekkers en voertuigconnectoren voor elektrisch laden
• IEC 62196-2 – Specificaties voor Type-2-connectoren voor AC-laden
• IEC 61851-1 – Eisen voor geleidend laden van elektrische voertuigen (Mode 3)
• CE – Conform Europese veiligheids- en conformiteitseisen
• WEEE – Richtlijn voor afgedankte elektrische en elektronische apparatuur

Inhoud van de verpakking

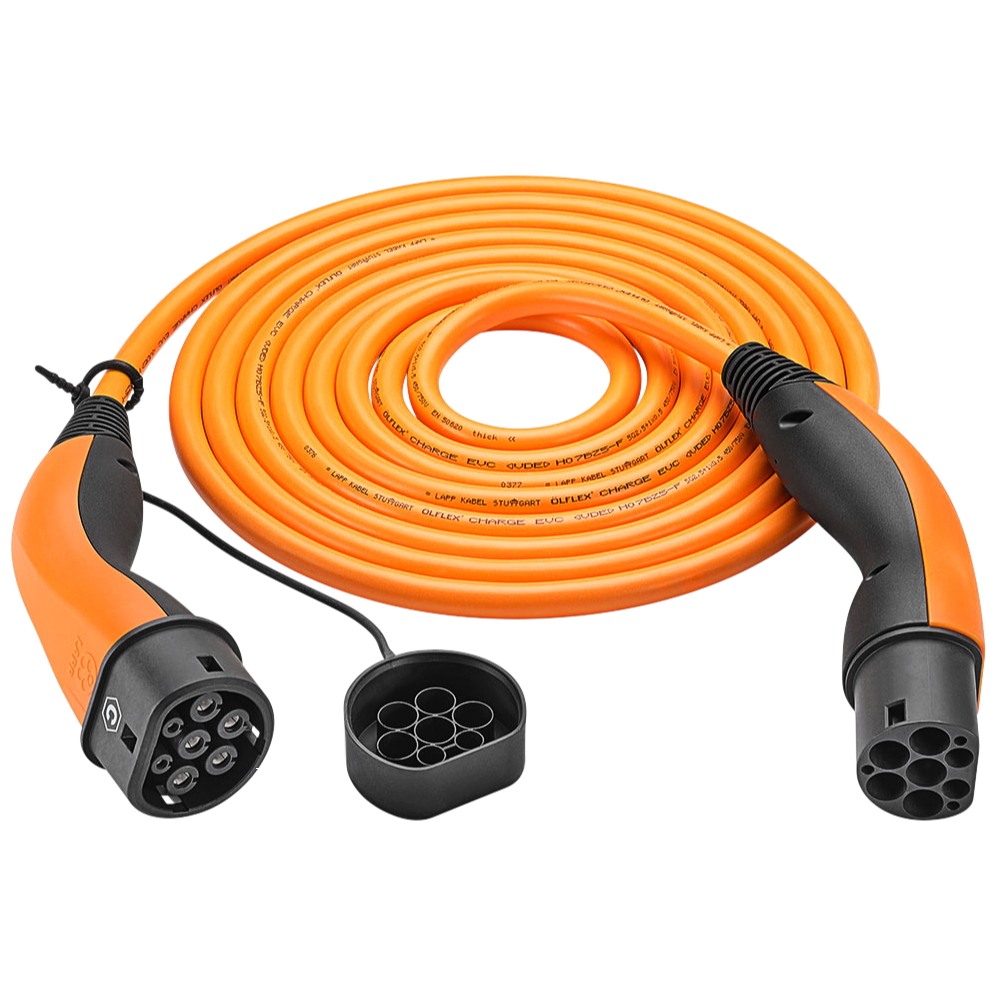

• Laadkabel met beschermkap
• Bedieningshandleiding

Bijzonderheden

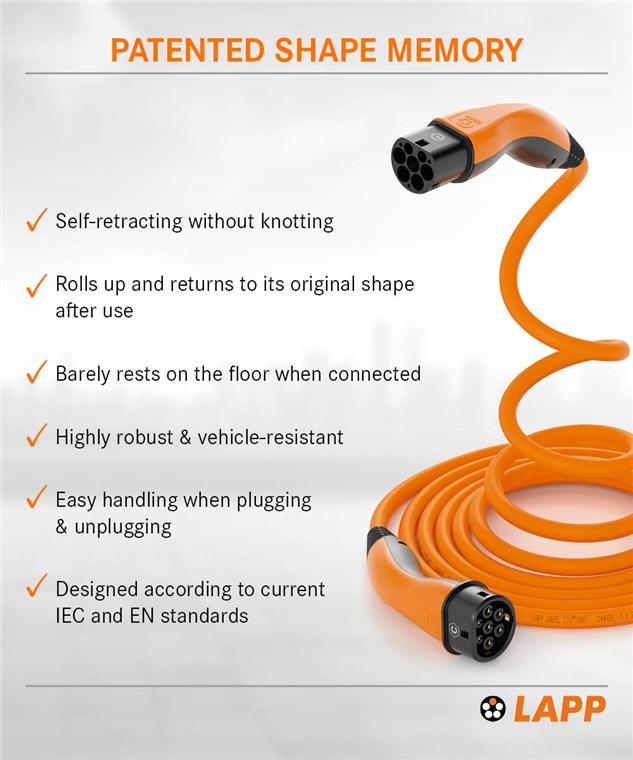

• Zelfoprollend HELIX-ontwerp voorkomt knopen en kabelslijtage
• Vormvaste kabel die netjes in model blijft

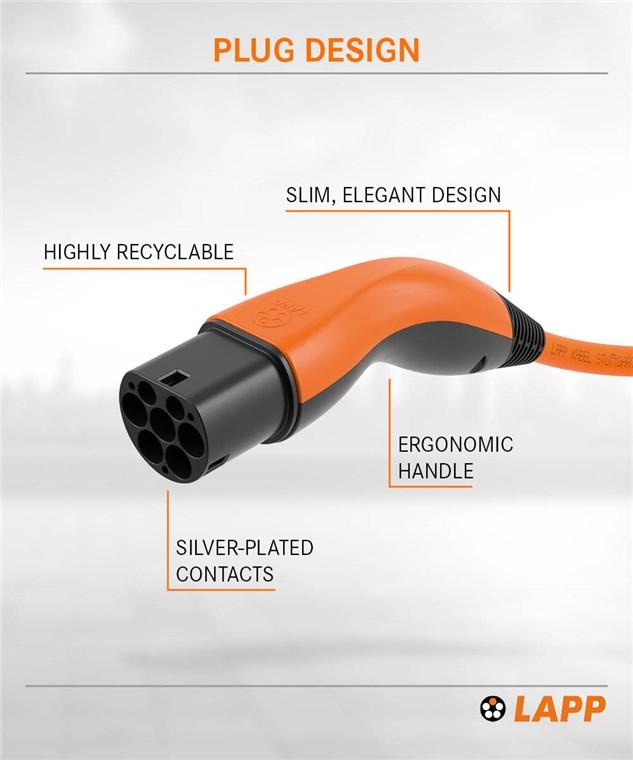

• Ergonomische handgrepen met rubberen grip
• Beschermkap op de Type-2-koppeling aan voertuigzijde tegen vuil en vocht
• Zilvergecoate, corrosiebestendige contactpinnen voor stabiele stroomoverdracht
• Overrijdbestendige constructie geschikt voor intensief dagelijks gebruik
