HDMI switch bidirectioneel

HDMI™-Switch 3x HDMI Input naar 1x HDMI Output – HDMI™ 1.4 – 4K@30Hz

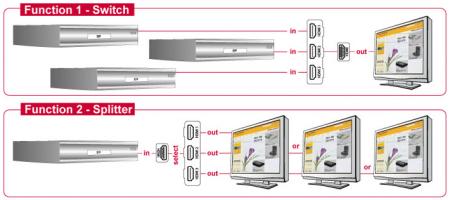

Deze HDMI™-switch is bedoeld voor het handmatig schakelen van HDMI™-signalen tussen aangesloten apparaten. Het apparaat kan bidirectioneel worden gebruikt: meerdere HDMI™-bronnen naar één scherm, of één HDMI™-bron naar meerdere schermen, waarbij steeds één verbinding tegelijk actief is.

HDMI-ingangen
De HDMI™-switch beschikt over 3x HDMI-A female aansluitingen. Afhankelijk van de gekozen signaalrichting functioneren deze aansluitingen als ingang voor HDMI™-bronapparaten of als uitgang naar HDMI™-schermen. Er is steeds één aansluiting tegelijk actief.

HDMI-uitgang
De HDMI™-verbinding wordt uitgevoerd via een vaste HDMI-A male kabel. Deze aansluiting verzorgt de overdracht van het geselecteerde audio- en videosignaal naar het aangesloten HDMI™-apparaat.

Beeld- en video-ondersteuning
De HDMI™-switch ondersteunt resoluties tot 3840 × 2160 @ 30 Hz (4K UHD) en 2560 × 1440 @ 60 Hz. De maximale bandbreedte bedraagt 10,2 Gbit/s, passend bij het HDMI™ 1.4-niveau. Lagere resoluties zoals VGA, SVGA, XGA en UXGA worden eveneens ondersteund.

Kleur- en beeldformaten
Ondersteunt standaard HDMI™-kleurformaten RGB en YCbCr binnen de HDMI™ 1.4-specificatie. De standaard beeldverhouding bedraagt 16:9.

HDR-ondersteuning
HDR-signalen worden niet ondersteund. Alleen standaard HDMI™ 1.4 videosignalen worden doorgelaten.

Audio-ondersteuning
Ondersteunt digitale audio-overdracht via HDMI™ met ongewijzigde doorgifte van het inkomende audiosignaal.

Besturing en signaalbeheer
De HDMI™-switch wordt bediend via handmatige poortselectie met drukknop. LED-indicatoren geven aan welke HDMI™-poort actief is. Er vindt geen gelijktijdige signaaluitvoer plaats.

Voeding
Het apparaat heeft geen externe voeding nodig en wordt gevoed via de HDMI™-aansluiting.

Uitvoering

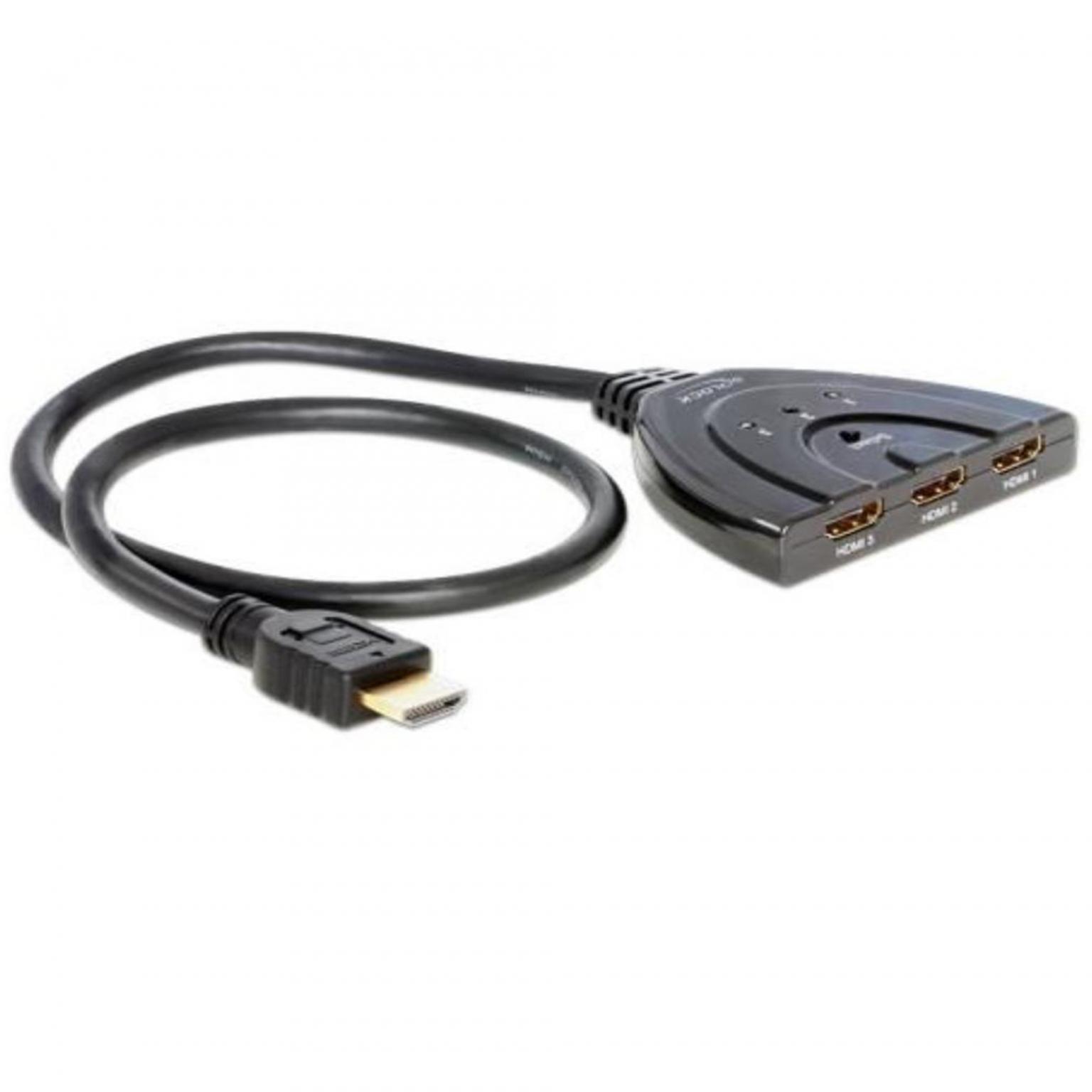

De HDMI™-switch is voorzien van een compacte behuizing met geïntegreerde schakelknop, LED-statusindicatie en een vaste HDMI™-kabel. De totale kabellengte inclusief connectoren bedraagt 0,6 meter.

Specificaties
• Producttype: HDMI™-Switch
• HDMI-versie: HDMI™ 1.4 – High Speed
• Ingang: 3x HDMI-A female
• Uitgang: 1x HDMI-A male (vast)
• Max. resolutie: 3840 × 2160 @ 30 Hz (4K UHD)
• Max. bandbreedte: 10,2 Gbit/s
• Ondersteunde resoluties: VGA, SVGA, XGA, UXGA, 2560 × 1440 @ 60 Hz, 4K@30Hz
• Schakelmethode: handmatig via drukknop
• Signaalrichting: bidirectioneel
• HDCP: pass-through
• Voeding: via HDMI™
• Kabellengte: 0,6 m

Uitleg gebruikte termen
• HDMI™-Switch: Apparaat waarmee HDMI™-signalen handmatig kunnen worden geschakeld tussen meerdere bronnen en displays.
• HDMI™ 1.4: HDMI™-standaard met een maximale bandbreedte van 10,2 Gbit/s, geschikt voor 4K-video tot 30 Hz.
• Bidirectioneel: Mogelijkheid om het apparaat in twee verschillende signaalrichtingen te gebruiken, maar niet gelijktijdig.
• 4K@30Hz: Resolutie van 3840 × 2160 pixels met 30 beelden per seconde.
• HDCP pass-through: Beveiligde HDMI™-content wordt ongewijzigd doorgelaten.
• LED-indicator: Lampje dat aangeeft welke HDMI™-poort actief is.
