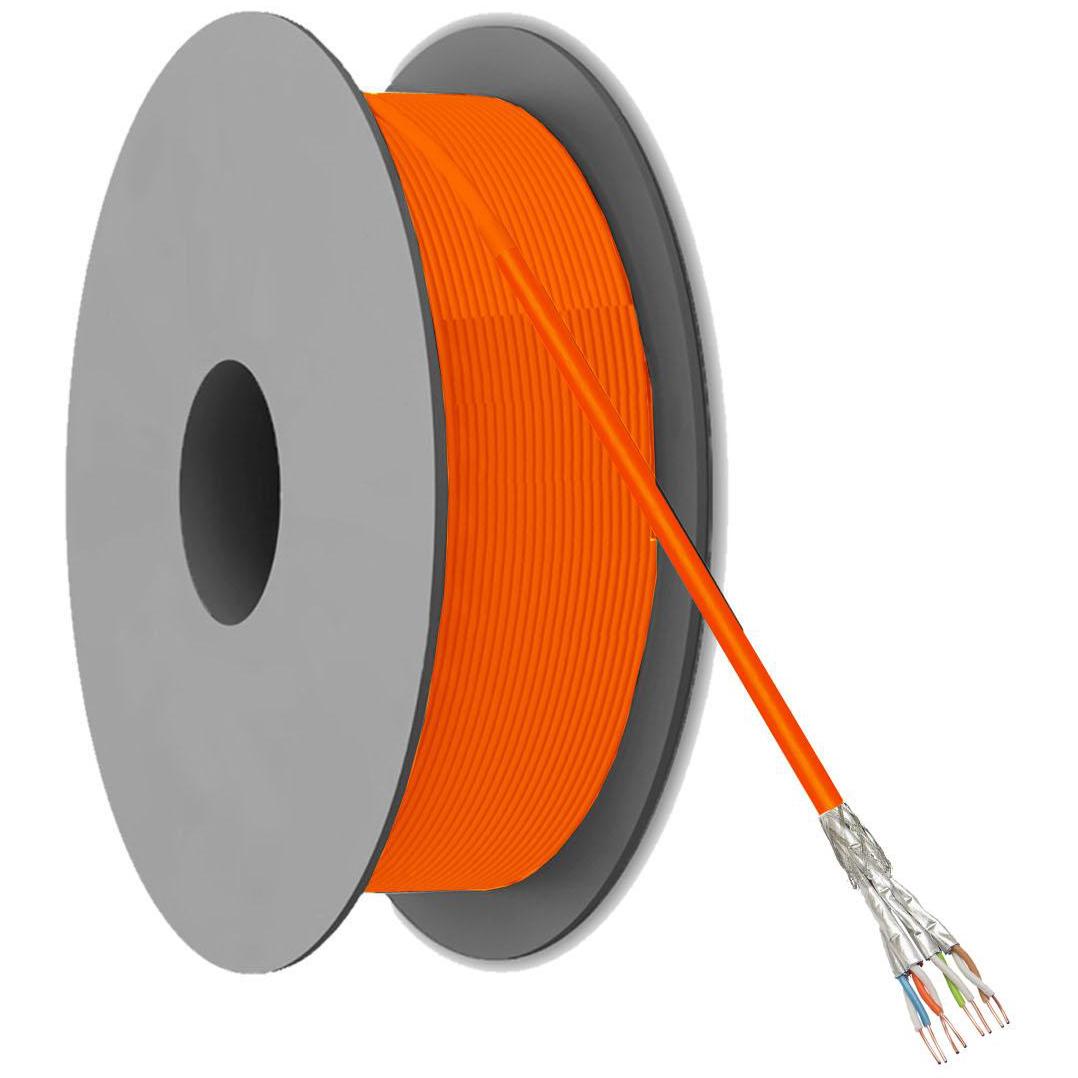

Cat 7 S/FTP netwerkkabel

Deze INFRALAN® Cat.7A S/FTP installatiekabel is geschikt voor professionele netwerkbekabeling in kantooromgevingen, serverruimtes, patchkasten en vaste netwerkinstallaties. De kabel beschikt over een dubbele afscherming (S/FTP) met folie per aderpaar en een extra gevlochten afscherming voor optimale bescherming tegen elektromagnetische storingen en signaalverlies. Dankzij de ondersteuning voor frequenties tot 1000 MHz en overdrachtssnelheden tot 10 Gigabit Ethernet is deze kabel geschikt voor hoogwaardige netwerktoepassingen en professionele datacommunicatie. De kabel is opgebouwd uit massieve AWG23/1 blank koperen aders met Foam-Skin-PE aderisolatie voor stabiele elektrische eigenschappen en lage signaalverzwakking. De LSZH halogeenvrije kabelmantel biedt lage rookontwikkeling en verhoogde brandveiligheid volgens CPR Cca classificatie. De kabel ondersteunt daarnaast PoE, PoE+ en 4PPoE toepassingen volgens IEEE 802.3af/at/bt standaarden.

Specificaties
Type product: Cat.7A S/FTP installatiekabel
Merk: INFRALAN®
Kabeltype: EFB Cat.7A S/FTP 1000 AWG23 Cca
Categorie: Cat.7A
Type afscherming: S/FTP
Aderafscherming: folie per aderpaar
Totale afscherming: gevlochten afscherming
Maximale frequentie: 1000 MHz
Ondersteunde netwerksnelheden: 10 Mbit/s, 100 Mbit/s, 1 Gbit/s en 10 Gbit/s
PoE ondersteuning: IEEE802.3af PoE, IEEE802.3at PoE+, IEEE802.3bt 4PPoE
Aders: AWG23/1 massief koper
Leiderklasse: Klasse 1, eendraads
Leidermateriaal: massief blank koper (Cu)
Leiderdiameter: 0.56 millimeter
Aderisolatie: Foam-Skin-PE
Mantel: LSZH halogeenvrije kabelmantel
Halogeenvrij: volgens EN 60754-1/2
Siliconenvrij: ja
Euroklasse: CPR Cca brandveiligheidsclassificatie
Brandvertragend: volgens EN 60332-1
Rookarm: volgens EN 61034
Geharmoniseerde norm: EN 50575
Installatiestandaard: EN 50174
Bekabelingsstandaard: EN 50173-1, ISO/IEC 11801
Kabelnorm: EN 50288-4-1 1000, IEC 61156-6
Karakteristieke impedantie: 100 ± 5 Ohm
NVP waarde: 79 %
Koppelingsdemping: ≥ 80 dB
Schleifenwiderstand: 154 Ohm/km
Weerstandsasymmetrie: 2 %
Isolatieweerstand (500V): ≥ 2000 MOhm/km
Testspanning DC: 1000 V (1 minuut)
Minimale dynamische buigradius: 60 millimeter
Temperatuurbereik opslag: -20 °C tot 60 °C
Temperatuurbereik vast geïnstalleerd: -20 °C tot 60 °C
Temperatuurbereik in beweging: 0 °C tot 50 °C
UV-bestendig: nee
Trennklasse volgens EN50174-2: D
Keurmerken: RoHS, CPR Cca

Toepassingen
Netwerkinstallaties: geschikt voor vaste netwerkbekabeling in gebouwen en patchkasten.
Professioneel gebruik: geschikt voor serverruimtes, datanetwerken en professionele IT-installaties.
Power over Ethernet: geschikt voor PoE, PoE+ en 4PPoE netwerkapparatuur.
10 Gigabit Ethernet: geschikt voor snelle netwerkverbindingen en professionele datacommunicatie.
Storingsgevoelige omgevingen: dubbele afscherming helpt elektromagnetische storingen beperken.

Toelichting op technische termen
S/FTP: dubbele afscherming waarbij ieder aderpaar afzonderlijk met folie is afgeschermd en de volledige kabel is voorzien van een gevlochten afscherming.
PiMF: Pair in Metal Foil afscherming waarbij ieder afzonderlijk aderpaar is voorzien van een aluminium folielaag.
1000 MHz: hoge frequentiebandbreedte voor snelle en stabiele netwerkverbindingen.
AWG23/1: massieve aderconstructie met één koperdraad per ader voor vaste installaties.
Foam-Skin-PE: aderisolatie met lage signaalverzwakking en stabiele elektrische eigenschappen.
LSZH: Low Smoke Zero Halogen kabelmantel met lage rookontwikkeling en zonder halogenen.
CPR Cca: hogere Europese brandclassificatie voor kabels met betere prestaties op het gebied van brandveiligheid dan Eca kabels.
4PPoE: Power over Ethernet techniek waarbij alle aderparen gebruikt worden voor stroomvoorziening.
NVP: Nominal Velocity of Propagation, snelheid waarmee signalen door de kabel bewegen.
Koppelingsdemping: maat voor bescherming tegen externe elektromagnetische invloeden en storingen.
EN 50174: installatiestandaard voor IT-bekabelingssystemen.
ISO/IEC 11801: internationale standaard voor generieke netwerkbekabeling.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen in elektronische apparatuur beperkt.

Uitleg over netwerkcategorieën
Cat.5: oudere netwerkkabelstandaard geschikt voor ethernetverbindingen tot 100 Mbps.
Cat.5e: verbeterde versie van Cat.5 met ondersteuning voor Gigabit Ethernet tot 1 Gbps en frequenties tot 100 MHz.
Cat.6: netwerkkabelstandaard geschikt voor hogere datasnelheden tot 10 Gbps over beperkte afstanden en frequenties tot 250 MHz.
Cat.6A: uitgebreide versie van Cat.6 met ondersteuning voor stabiele 10 Gigabit Ethernetverbindingen en frequenties tot 500 MHz.
Cat.7: sterk afgeschermde netwerkkabelcategorie voor hoge datasnelheden en frequenties tot 600 MHz.
Cat.7A: uitgebreidere versie van Cat.7 met ondersteuning voor frequenties tot 1000 MHz en verbeterde afscherming.
Cat.8: netwerkkabelstandaard voor professionele datacenteromgevingen met ondersteuning voor zeer hoge datasnelheden en frequenties tot 2000 MHz.
Cat.8.1: Cat.8 standaard met RJ45 compatibiliteit voor 25GBASE-T en 40GBASE-T netwerkverbindingen.
Cat.8.2: geavanceerde Cat.8 standaard met extra afscherming voor datacenter- en servertoepassingen.

Belangrijke aandachtspunten
Vaste installatie: deze kabel is bedoeld als installatiekabel en niet als flexibele patchkabel voor veelvuldig verplaatsen.
Connectorcompatibiliteit: de uiteindelijke netwerkprestatie hangt af van de gebruikte connectoren, keystone modules, patchpanelen en montagekwaliteit.
Cat.7A prestaties: volledige Cat.7A prestaties worden alleen behaald wanneer alle componenten in de verbinding geschikt zijn voor de gewenste categorie en frequentie.
PoE gebruik: bij PoE, PoE+ en 4PPoE is correcte montage en voldoende warmteafvoer belangrijk, vooral bij bundeling van meerdere kabels.
