Cat 7a S/FTP netwerkkabel

Dit is een CAT7A S/FTP (PiMF) duplex-netwerkkabel op rol met een massieve kern, bedoeld voor vaste dataverbindingen waarbij een losse kabel zonder voorgemonteerde connectoren wordt toegepast. De duplex-uitvoering bestaat uit twee volledig gescheiden netwerkkabels die parallel in één gezamenlijke mantel zijn uitgevoerd, zodat beide kabels hetzelfde kabeltracé volgen.
In de constructie zijn getwiste aderparen, een S/FTP-opbouw (folie per aderpaar en gevlochten afscherming) en een halogeenvrije kabelmantel (LSZH) toegepast, waarbij de elektrische eigenschappen worden bepaald door de CAT7A-normering.

Toepassing
De duplex-uitvoering is bedoeld voor installaties waarbij twee gescheiden verbindingen gelijktijdig moeten worden aangelegd, bijvoorbeeld voor redundantie of gescheiden functies. Beide kabels zijn elektrisch onafhankelijk en geschikt voor vaste installatie binnenshuis met LSA-aansluittechniek.

Constructie en eigenschappen

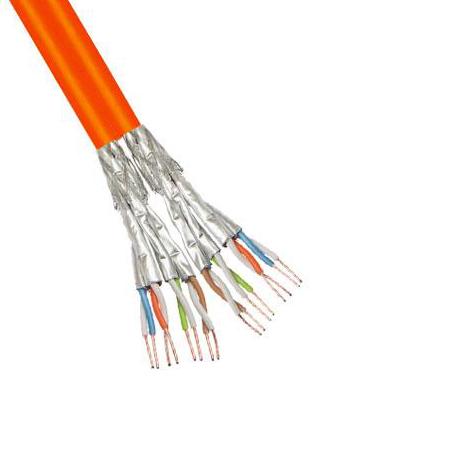

De kabel is opgebouwd uit massieve koperen aders (CU) met een AWG 23/1-structuur. Elk aderpaar is afzonderlijk voorzien van folie-afscherming (PiMF), met daarover een gevlochten afscherming rond de volledige kabel. De LSZH-mantel is halogeenvrij en beperkt rookontwikkeling en corrosieve gasvorming bij brand.

Specificaties
• Categorie: CAT7A
• Maximale frequentie: 1000 MHz
• Kabelopbouw: S/FTP (PiMF)
• Uitvoering: duplex (2 afzonderlijke netwerkkabels)
• Kern: massieve kern (CU)
• Aders: AWG 23/1
• Aderdiameter: 0,59 mm
• Mantel: LSZH (halogeenvrij)
• Diameter per kabel: 7,5 mm
• Afmeting duplex: 15,8 x 7,5 mm (B x H)
• Impedantie: 100 Ohm
• Brandklasse: Dca (CPR)
• Power over Ethernet: geschikt voor Power over Ethernet volgens IEEE 802.3-standaarden; de maximale belasting wordt bepaald door kabelcategorie, aderdiameter en installatienorm
• Lengte: 500 meter
• Levervorm: rol (houten haspel)

Normen en standaarden
• ISO/IEC 11801: Internationale norm voor gestructureerde bekabeling (generieke databekabeling)
• EN 50173-1: Europese norm voor generieke bekabelingssystemen in gebouwen
• EN 50174: Europese installatiestandaard voor ICT-bekabeling (aanleg en scheiding van kabelroutes)
• EN 50288: Europese productspecificatieserie voor gebalanceerde datakabels
• IEC 61156: IEC-normenreeks voor gebalanceerde communicatiekabels voor digitale transmissie
• EN 50575 (CPR): Europese norm voor brandclassificatie van kabels onder de Construction Products Regulation
• CPR Dca: Brandclassificatieklasse onder CPR (prestatieclassificatie volgens EN 50575)
• EN 60332-1: Testnorm voor vlamvoortplanting (brandgedrag van enkele kabels)
• EN 60754-1/2: Testnormen voor halogeengassen en zuurgraad/geleiding van rookgassen bij verbranding
• EN 61034: Testnorm voor rookdichtheid bij verbranding (rookontwikkeling)
• IEEE 802.3: Ethernet-standaarden (van 10 Mbit/s tot hogere snelheden, afhankelijk van netwerkcomponenten en installatie)
• IEEE 802.3af/at/bt: Power over Ethernet-standaarden (PoE/PoE+/4PPoE), toepasbaarheid afhankelijk van installatie en warmteafvoer

Toelichting gebruikte termen
• CAT7A: Kabelcategorie met een maximale frequentie van 1000 MHz volgens categorie-indeling voor databekabeling.
• S/FTP (PiMF): Afschermingsconstructie met folie per aderpaar en een gevlochten afscherming rond de kabel.
• Duplex: Uitvoering waarbij twee volledig gescheiden netwerkkabels parallel in één mantel zijn opgenomen.
• LSZH: Halogeenvrije mantel die bij brand minder rook genereert en minder corrosieve gassen produceert dan halogeenhoudende mantels.
• AWG 23/1: Draaddikte met één massieve geleider per ader, bedoeld voor vaste installatie en LSA-terminatie.
• CPR: Europese bouwproductenverordening die o.a. brandgedrag van kabels classificeert via EN 50575.
