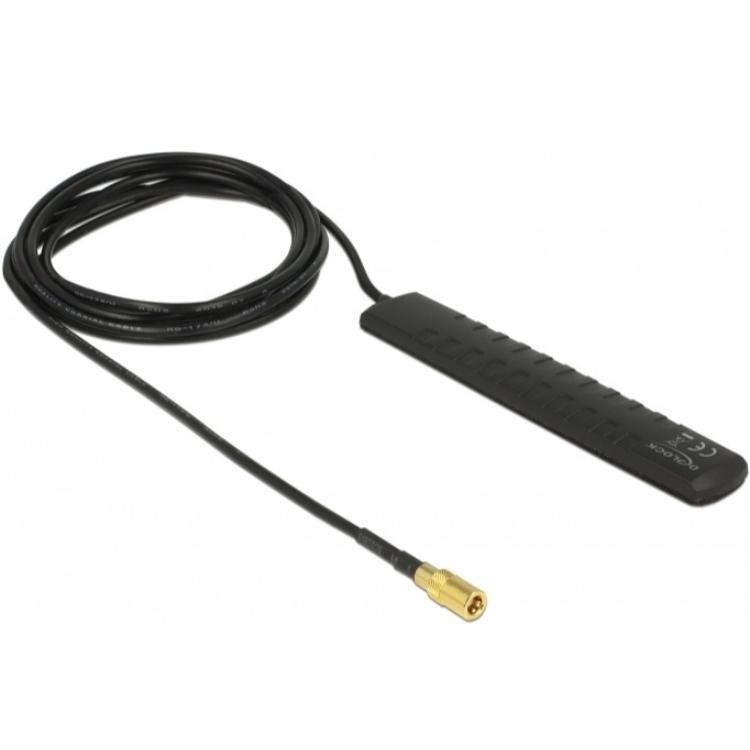

DAB+ / DVB-T2 antenne

Deze DAB+ / DVB-T2 antenne is bedoeld voor het ontvangen van digitale radiosignalen en digitale terrestrische televisiesignalen. De antenne kan worden gebruikt voor ontvangst van DAB+ digitale radio en DVB-T2 digitale televisie via een antenneaansluiting.

De antenne is voorzien van een SMB plug connector en kan worden aangesloten op radio’s, tv-tuners en multimedia-apparatuur met een SMB antenneaansluiting.

De antenne werkt binnen een frequentiebereik van 174 – 237 MHz voor DAB+ en 470 – 690 MHz voor DVB-T2. Hierdoor kan de antenne worden gebruikt voor digitale radio- en televisiesignalen via de ether.

Deze antenne is een actieve antenne met een geïntegreerde versterker. De geïntegreerde versterker kan het ontvangstsignaal verbeteren, waardoor zwakke signalen beter kunnen worden ontvangen.

De antenne wordt gevoed via een 5 V voedingsspanning en heeft een stroomverbruik van 14 – 28 mA. De antenne wordt geleverd met een RG-174 coaxkabel met een lengte van circa 2 meter.

De antenne kan eenvoudig worden bevestigd via zelfklevende montage.

Specificaties
• Connector 1 x SMB plug
• Frequentiebereik DAB+ 174 – 237 MHz
• Frequentiebereik DVB-T2 470 – 690 MHz
• Antenneversterking 20 dBi
• Impedantie 50 Ohm
• VSWR 2.0
• Voedingsspanning 5 V
• Stroomverbruik 14 – 28 mA
• Bedrijfstemperatuur −40 °C ~ 85 °C
• Kabeltype RG-174
• Kabeldiameter ca. 2,7 mm
• Kabellengte ca. 2 m
• Afmetingen ca. 11,27 × 1,97 × 0,65 cm

Uitleg van gebruikte termen
DAB+
DAB+ (Digital Audio Broadcasting Plus) is een digitale standaard voor radio-uitzendingen via de ether met hogere geluidskwaliteit en efficiënter gebruik van frequenties.

DVB-T2
DVB-T2 (Digital Video Broadcasting – Terrestrial 2) is een standaard voor digitale televisie via antenne.

Actieve antenne
Een actieve antenne bevat een ingebouwde versterker die het ontvangstsignaal versterkt om zwakke signalen beter te kunnen ontvangen.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn.

Impedantie
Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met 50 Ohm.

SMB
SMB is een compacte coaxiale RF-connector die vaak wordt gebruikt voor antennes en RF-toepassingen.

Coaxkabel
Een coaxkabel is een kabeltype dat speciaal is ontworpen voor het transporteren van hoogfrequente RF-signalen.

RG-174
RG-174 is een dunne coaxkabel die vaak wordt gebruikt voor RF-signalen en antenneverbindingen.
