Satelliet / TV combiner

Deze satelliet combiner is bedoeld voor het combineren van een satellietsignaal en een terrestrisch antennesignaal op één coaxkabel. Met deze SAT / UHF / VHF combiner kunnen satellietsignalen en kabel- of antennesignalen via één coaxverbinding worden doorgegeven. Hierdoor kan een compacte en overzichtelijke coaxinstallatie worden gerealiseerd.

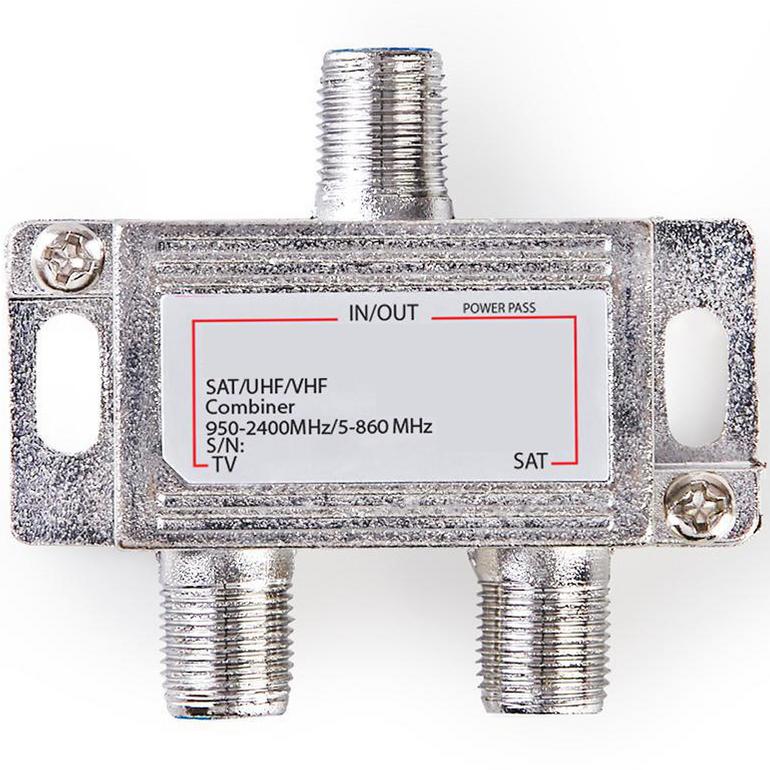

De combiner is voorzien van F-connector female aansluitingen. Het apparaat beschikt over twee ingangen en één uitgang. Eén ingang is bedoeld voor het satellietsignaal en de andere ingang voor terrestrische signalen zoals antenne- of kabeltelevisie. Het gecombineerde signaal wordt vervolgens via één coaxkabel doorgestuurd.
Het terrestrische signaal ondersteunt een frequentiebereik van 5 – 862 MHz. Het satellietsignaal ondersteunt een frequentiebereik van 950 – 2400 MHz. Hierdoor kunnen beide signaaltypes zonder onderlinge storingen via dezelfde coaxkabel worden verzonden.
De combiner ondersteunt power pass tot 18 V. Dit betekent dat voedingsspanning via de coaxkabel kan worden doorgestuurd naar een LNB van een satellietschotel. Hierdoor blijft de voeding van de satellietinstallatie behouden.
De behuizing is gemaakt van zink en uitgevoerd als een metalen afgeschermde behuizing. Dit zorgt voor een goede bescherming tegen externe storingen en een stabiele werking binnen coaxinstallaties.

Specificaties
• Type satelliet combiner / SAT-UHF-VHF samenvoeger
• Aantal ingangen 2
• Aantal uitgangen 1
• Aansluiting 1 F-connector female (satelliet ingang)
• Aansluiting 2 F-connector female (terrestrische ingang)
• Aansluiting 3 F-connector female (uitgang)
• Satelliet frequentiebereik 950 – 2400 MHz
• Terrestrisch frequentiebereik 5 – 862 MHz
• Power pass 18 V
• Impedantie 75 Ohm
• Materiaal behuizing zink
• Kleur grijs
• Afmetingen 58 × 48 × 15 mm
• Gewicht 34 g

Uitleg van gebruikte termen
Satelliet combiner
Een satelliet combiner combineert meerdere signalen, zoals satelliet en antenne, zodat deze via één coaxkabel kunnen worden doorgestuurd.
Coax
Coax (coaxiaal) is een kabeltype dat wordt gebruikt voor het transporteren van televisie-, radio- en satellietsignalen.
F-connector
Een F-connector is een coaxconnector die veel wordt gebruikt bij satellietinstallaties en breedband coaxnetwerken.
Terrestrisch signaal
Een terrestrisch signaal is een televisie- of radiosignaal dat via een antenne of kabelnetwerk wordt ontvangen.
Frequentiebereik
Het frequentiebereik geeft aan welke signaalfrequenties door een apparaat kunnen worden doorgelaten.
Power pass
Power pass betekent dat voedingsspanning via de coaxkabel kan worden doorgestuurd, bijvoorbeeld voor het voeden van een LNB bij een satellietschotel.
Impedantie
Impedantie is de elektrische weerstand van een coaxinstallatie en wordt bij televisiesystemen standaard gebruikt met een waarde van 75 Ohm.
