Behuizing

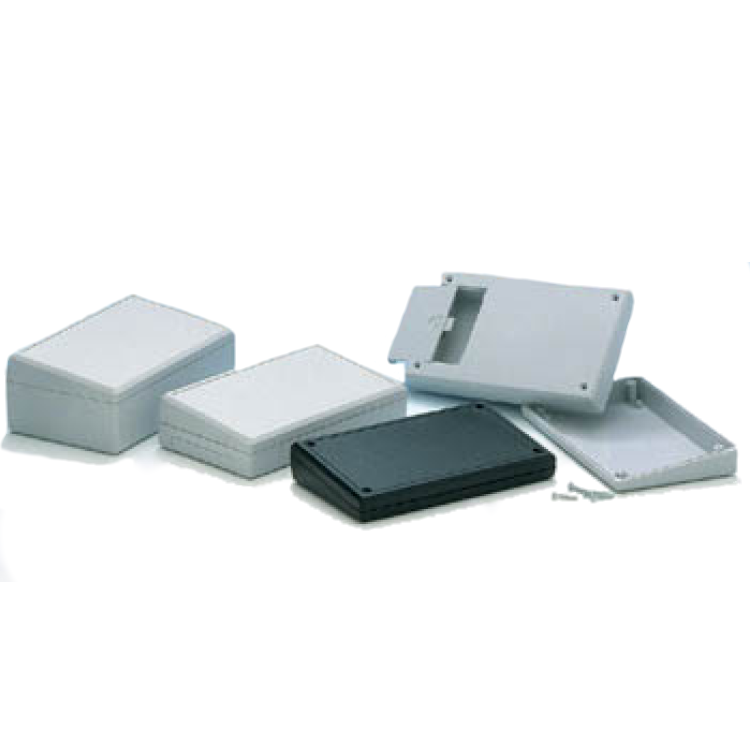

Deze kunststof behuizing van 145 x 85 x 31.5 millimeter is bedoeld voor het beschermen en huisvesten van elektronische componenten en printplaten in handheld en bedieningsgerichte toepassingen. Dankzij het schuin aflopende deksel (8°) is deze behuizing bijzonder geschikt voor gebruik met bedieningspanelen, membraantoetsenborden en displays, waarbij een ergonomische kijk- en bedieningshoek gewenst is. De behuizing is vervaardigd uit krasbestendig en stootvast ABS kunststof en heeft een mat afgewerkte buitenzijde voor een professionele uitstraling.

Specificaties
Type: kunststof behuizing (slope model)

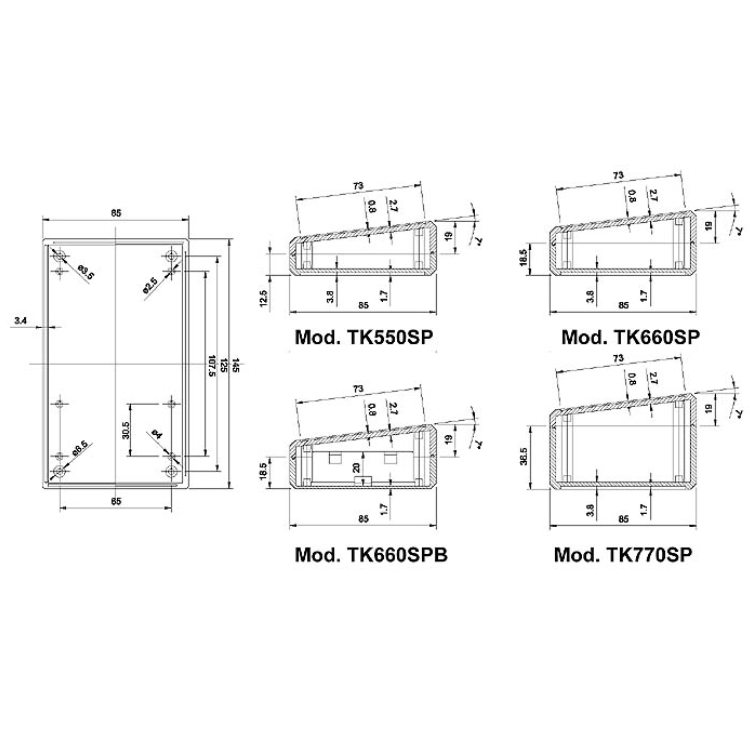

Afmetingen: 145 x 85 x 31.5 millimeter
Materiaal: ABS kunststof (stootvast, slagvast en krasbestendig)
Kleur: zwart
Opbouw: 2-delige behuizing met schroefbevestiging
Deksel: schuin aflopend (8°) met uitsparing voor paneel
Oppervlak: mat en krasbestendig
Gewicht: 100 gram
Montage: interne PCB montage via geïntegreerde montagepennen
Max. PCB-afmetingen: 135.2 x 75.2 millimeter
Gebruik: binnenshuis
Garantie: 5 jaar

Constructie en opbouw
Deze behuizing bestaat uit een onderzijde en een deksel die met zelftappende schroeven stevig aan elkaar worden bevestigd. Dit zorgt voor een robuuste en onderhoudsvriendelijke constructie. Het deksel is voorzien van een uitsparing die geschikt is voor een 0,5 millimeter aluminium frontpaneel of membraantoetsenbord, wat integratie van bedieningselementen vereenvoudigt.

Montagemogelijkheden
De behuizing biedt uitgebreide mogelijkheden voor montage en integratie:
- Interne montage: voorzien van montagepennen voor stabiele bevestiging van printplaten.
- Paneelintegratie: uitsparing in het deksel voor montage van membraantoetsenborden of aluminium frontpanelen.
- Ergonomisch ontwerp: schuin deksel (8°) voor betere zichtbaarheid en bediening.
- Bewerkbaar ontwerp: geschikt voor het maken van openingen voor connectoren, displays en schakelaars.

Toepassingen
Geschikt voor onder andere:
- Handheld meetinstrumenten
- Bedieningspanelen en controllers
- IoT en embedded systemen
- Industriële en technische interfaces
- Prototype- en ontwikkeltoepassingen

Toelichting op technische termen
ABS kunststof: sterk en slagvast materiaal met goede mechanische eigenschappen en elektrische isolatie.
Schuin deksel (8°): hellingshoek die zorgt voor betere ergonomie en zichtbaarheid van bedieningselementen.
Zelftappende schroeven: schroeven die direct draad snijden in kunststof, waardoor geen voorgetapte gaten nodig zijn.
Membraantoetsenbord: dun bedieningspaneel met geïntegreerde schakelaars, vaak gebruikt in compacte elektronica.
PCB (Printed Circuit Board): printplaat waarop elektronische componenten worden gemonteerd en elektrisch verbonden.
