Jackverlengkabel

Deze jack kabel van DELOCK wordt gebruikt voor het verlengen van een bestaande audiokabel met een 3,5 mm audioaansluiting. De kabel transporteert analoge audiosignalen tussen apparaten zoals smartphones, tablets, laptops, versterkers, Hi-Fi installaties en luidsprekers via een stereo AUX-verbinding.

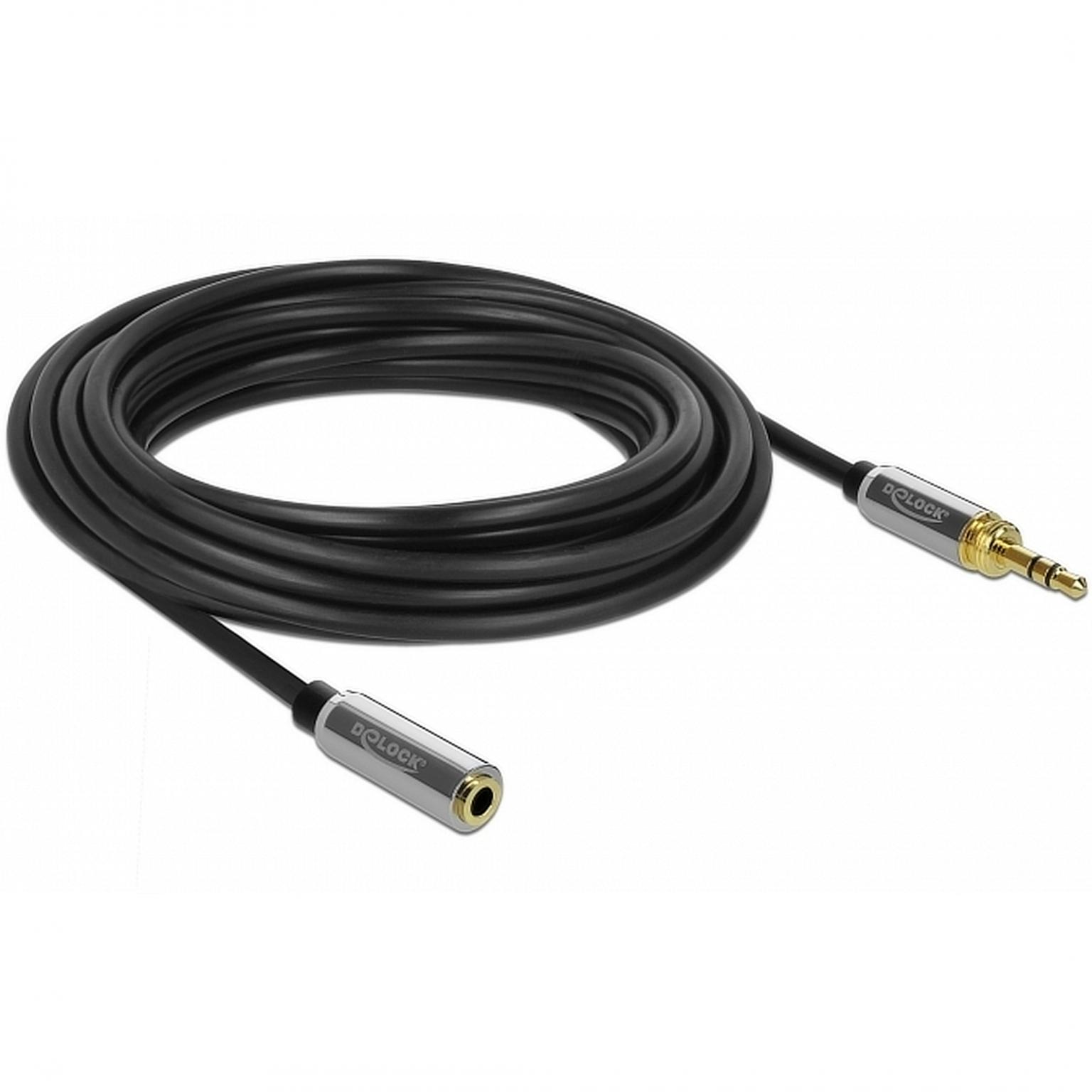

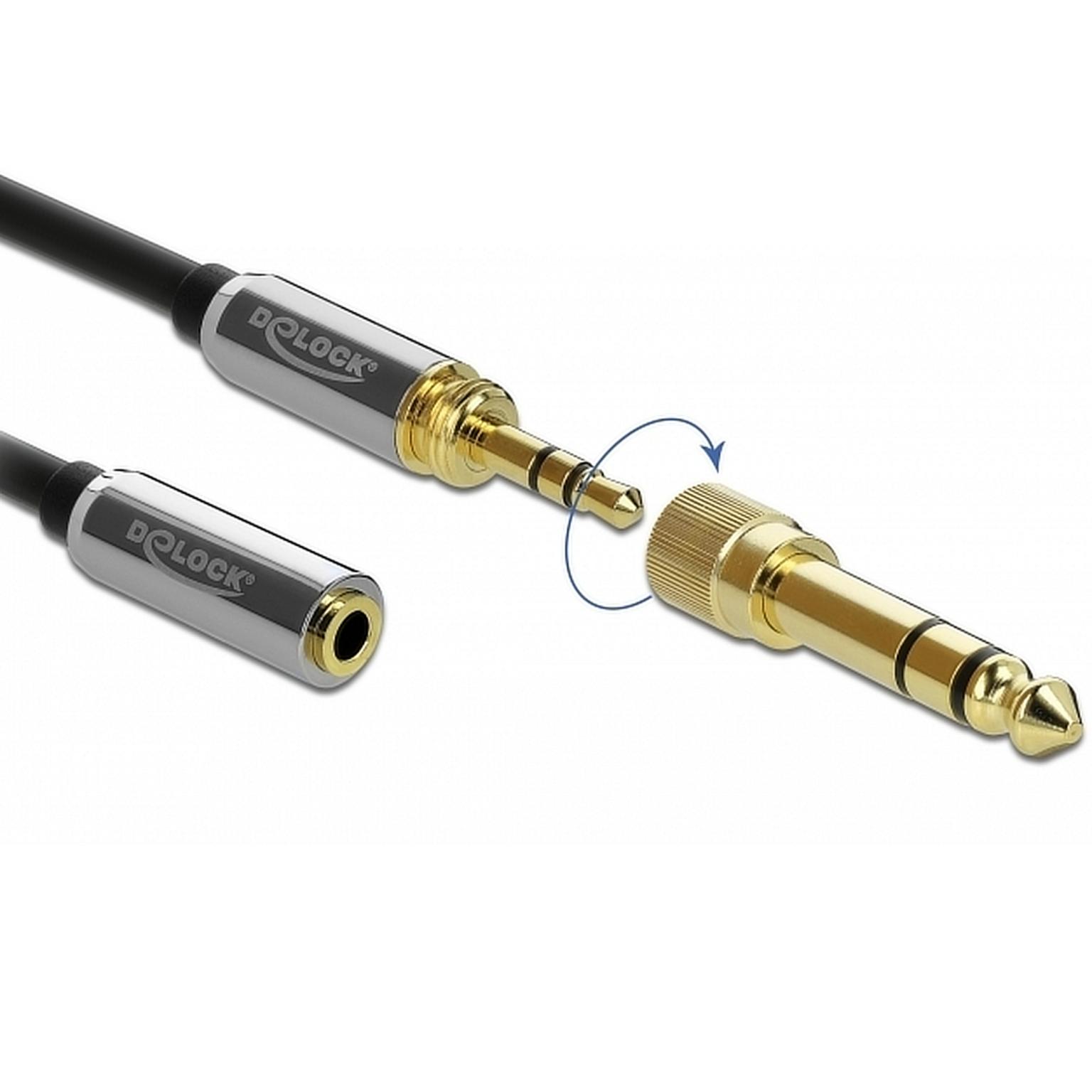

De kabel is voorzien van een 3,5 mm jack male connector en een 3,5 mm jack female connector. Hierdoor kan een bestaande audiokabel eenvoudig worden verlengd. Daarnaast wordt een 6,35 mm jack schroefadapter meegeleverd die op de 3,5 mm connector kan worden geschroefd. Hierdoor kan de kabel ook worden gebruikt bij audioapparatuur met een 6,35 mm jack aansluiting.
De connectoren zijn voorzien van vergulde contacten en een metalen connectorbehuizing. De kabelmantel is gemaakt van TPU, een flexibel en slijtvast materiaal dat bescherming biedt tegen mechanische belasting tijdens gebruik.

Specificaties
Merk: DELOCK
Type kabel: jack verlengkabel
Audiotype: analoge audioverbinding
Connector 1: 3,5 mm jack male
Connector 2: 3,5 mm jack female
Adapter: 6,35 mm jack male schroefadapter
Schroefdraad: M8 × 0.75
Connector type: TRS (3-polig)
Mono / stereo: stereo
Contactmateriaal: verguld
Connectorbehuizing: metaal
Materiaal kabelmantel: TPU
AWG: 28
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops, autoradio’s en diverse audioapparaten.
6,35 mm jack adapter: een schroefadapter waarmee een 3,5 mm jack aansluiting kan worden omgezet naar een 6,35 mm jack aansluiting. Hierdoor kan de kabel ook worden gebruikt bij professionele audioapparatuur.
TRS-connector: een jack-connector met drie contacten (Tip, Ring en Sleeve). Hiermee kunnen twee audiosignalen worden doorgegeven waardoor stereo-audio mogelijk is.
TPU kabelmantel: een flexibele en slijtvaste kunststof mantel die bescherming biedt tegen buigen, trekken en mechanische belasting.
Vergulde contacten: een dunne goudlaag op het contactoppervlak van de connector die oxidatie vermindert en zorgt voor een stabiele elektrische verbinding.

Toepassingen
• Verlengen van een bestaande 3,5 mm audiokabel
• Verbinding tussen smartphone en audio-installatie
• Aansluiten van tablet of laptop op luidsprekers of versterkers
• Gebruik bij Hi-Fi installaties en professionele audioapparatuur met 6,35 mm jack aansluiting

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten. De tip transporteert het audiosignaal en de sleeve fungeert als massa.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten. Hiermee kunnen twee audiosignalen worden verzonden, bijvoorbeeld een linker- en rechterkanaal voor stereo-audio.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten. Dit type aansluiting maakt het mogelijk om naast stereo-audio ook een microfoonsignaal via dezelfde connector te transporteren.

Uitleg audiosignalen
Gebalanceerde audio: een methode voor audio-overdracht waarbij twee signaaldraden en een massa worden gebruikt.
Ongebalanceerde audio: een vorm van audio-overdracht waarbij één signaaldraad en één massadraad worden gebruikt.
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
