Aux schakelaar

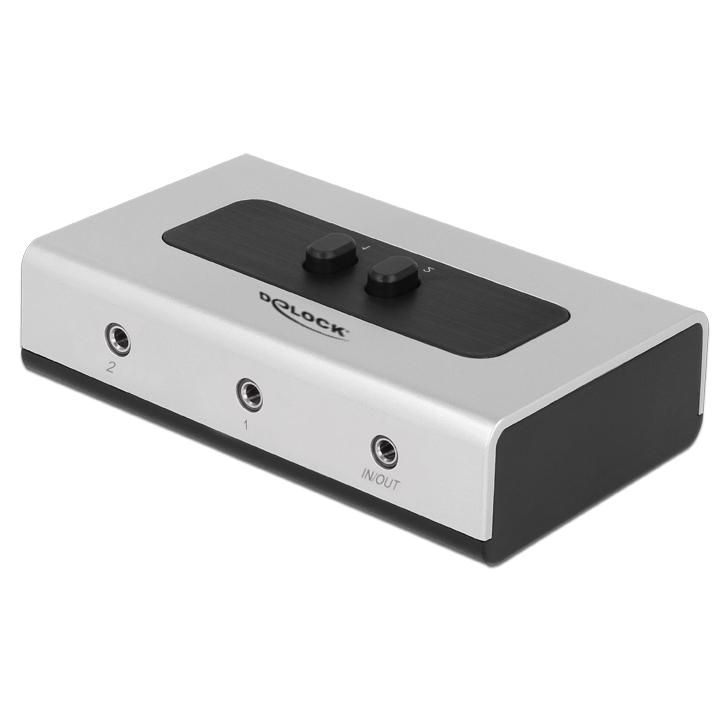

Deze 3,5 mm stereo jack audio switch van Delock wordt gebruikt om meerdere audioapparaten handmatig te schakelen via één 3,5 mm stereo jack aansluiting. De schakelaar maakt het mogelijk om eenvoudig te kiezen welk apparaat een audiosignaal verzendt of ontvangt.
De switch is voorzien van drie 3,5 mm stereo jack female aansluitingen en werkt volledig mechanisch. Hierdoor is geen externe voeding nodig en kan de schakelaar direct worden gebruikt tussen audioapparaten.
De schakelaar ondersteunt twee verschillende toepassingen. In de eerste configuratie kan één audiobron worden verbonden met twee audioapparaten, bijvoorbeeld twee hoofdtelefoons of luidsprekers. Met de mechanische knop wordt gekozen welk apparaat het audiosignaal ontvangt.
In de tweede configuratie kunnen twee audiobronnen, zoals een pc, laptop of mp3-speler, worden aangesloten op één hoofdtelefoon of luidspreker. Met de knop wordt gekozen welke audiobron het signaal naar het aangesloten apparaat stuurt.
De switch ondersteunt stereo-audio via een 3-polige TRS jack-connector en zorgt voor een stabiele mechanische verbinding tussen de aangesloten apparaten.

Specificaties
Merk: Delock
Type product: audio switch / jack schakelaar
Audiotype: analoge audioverbinding
Connectoren: 3 × 3,5 mm jack female
Jack configuratie: TRS (3-polig)
Audio ondersteuning: stereo
Bediening: mechanische schakelaars
Voeding: geen externe voeding vereist
Behuizing: kunststof
Kleur: grijs / zwart
Afmetingen: ca. 112 × 68 × 29 mm
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
Audio switch: een apparaat waarmee meerdere audioapparaten handmatig kunnen worden geschakeld zodat één audiobron of één audio-uitgang tussen verschillende apparaten kan worden geselecteerd.
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops en diverse audioapparaten.
Mechanische schakelaar: een fysieke schakelaar die een elektrische verbinding handmatig opent of sluit. Hierdoor kan eenvoudig worden gekozen welk audiosignaal actief is.

Toepassingen
• Schakelen tussen twee hoofdtelefoons op één audiobron
• Schakelen tussen twee audiobronnen naar één hoofdtelefoon
• Gebruik bij pc’s, laptops en mp3-spelers
• Gebruik bij audio-installaties en hoofdtelefoonopstellingen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
