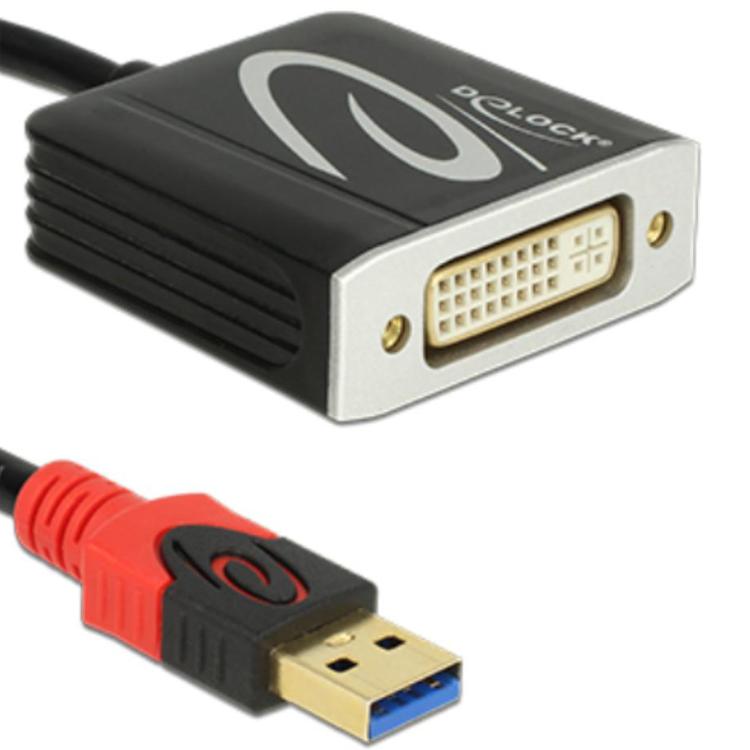

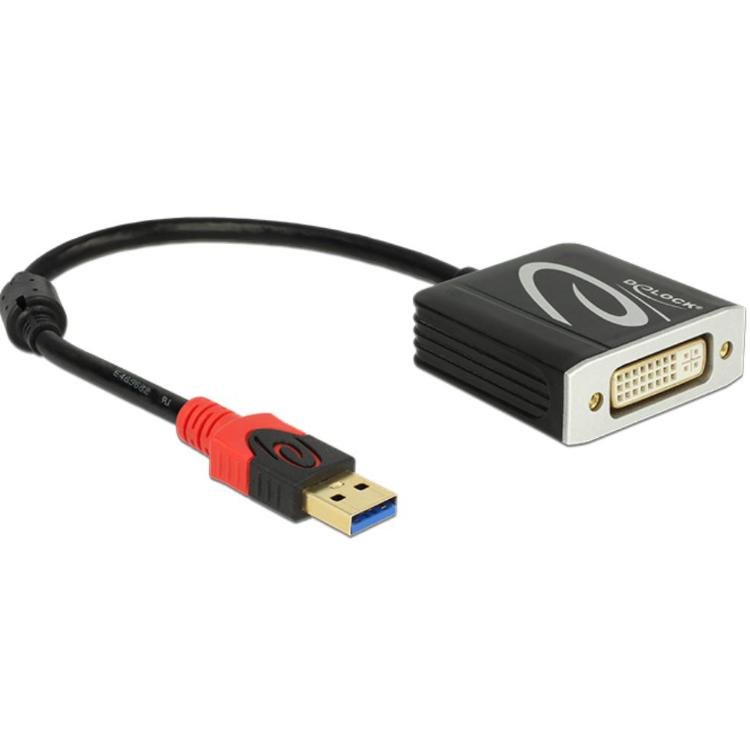

USB naar DVI-I adapter

Deze USB-A naar DVI adapter van Delock wordt gebruikt voor het aansluiten van een extra DVI beeldscherm, zoals een monitor of projector, op een computer of laptop via een USB-A aansluiting.
De adapter beschikt over een USB-A male aansluiting en een DVI-I female aansluiting (24+5) en zet het USB-signaal actief om naar een digitaal videosignaal.
Ondanks de fysieke DVI-I aansluiting wordt alleen een DVI-D (digitaal) signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De adapter maakt gebruik van USB 3.2 Gen 1 (voorheen USB 3.0) en ondersteunt SuperSpeed USB voor voldoende bandbreedte voor videoweergave.
De adapter is neerwaarts compatibel met USB 2.0, maar met een beperkte resolutie.
De adapter ondersteunt functies zoals mirror (spiegelen) en extend (uitbreiden) van het bureaublad.
De adapter vereist installatie van een driver voor correcte werking.
De DVI-connector is voorzien van schroefbevestiging voor een stabiele aansluiting.

Specificaties
Type product: USB-A naar DVI adapter
Merk: Delock
Connector 1: USB-A male
USB versie: USB 3.2 Gen 1
Connector 2: DVI-I female (24+5)
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Chipset: Fresco Logic FL2000, ITE IT66121FN, Macronix MX25L6406E
Signaalrichting: USB naar DVI
Maximale resolutie (USB 3.x): 1920 x 1200 @ 60 Hz
Maximale resolutie (USB 2.0): 800 x 600 @ 60 Hz
Ondersteunt modus: mirror en extend
Driver vereist: ja
Connectoren: verguld
Ferrietkern: ja
Lengte: 0.2 meter
Kleur: zwart
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
USB 3.2 Gen 1: standaard met een maximale snelheid van 5 Gb/s, voorheen bekend als USB 3.0.
DVI-D: digitale video-interface zonder analoge signalen.
DVI-I: connectorvorm die digitaal en analoog kan ondersteunen, maar hier alleen digitaal gebruikt.
SuperSpeed USB: aanduiding voor USB 3.x met hogere datasnelheden.
Mirror modus: hetzelfde beeld op meerdere schermen.
Extend modus: uitbreiding van het bureaublad over meerdere schermen.
Ferrietkern: component dat storingen in het signaal reduceert.
Resolutie: het aantal pixels dat op een scherm wordt weergegeven.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: hogere bandbreedte met extra datakanalen.

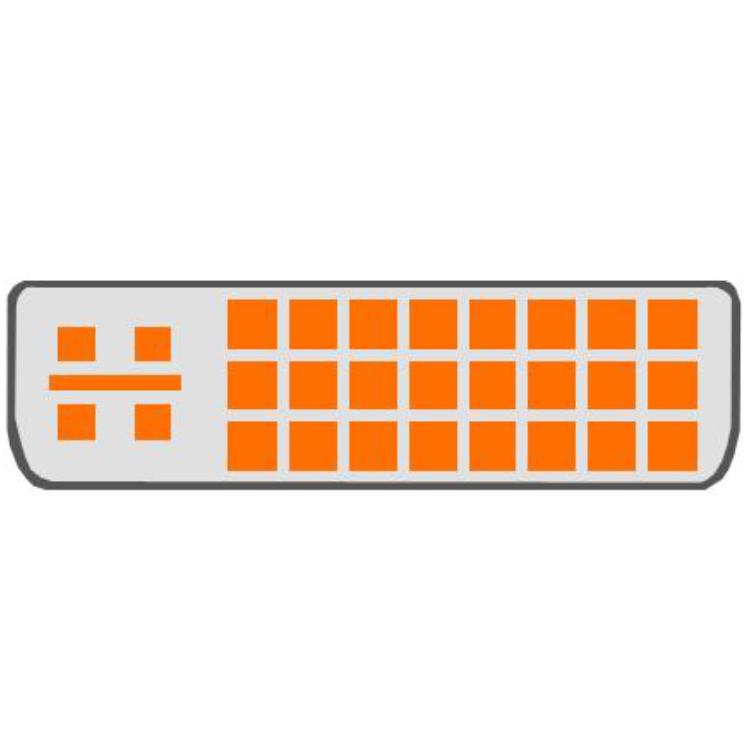

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A

Toepassingen
Extra monitor: toevoegen van een extra scherm via USB.
Werkplekken: uitbreiden van desktopopstellingen.
Laptops: gebruik bij systemen zonder extra video-uitgangen.
Presentaties: aansluiten van projectoren via USB.

Belangrijke aandachtspunten
Driver vereist: installatie nodig voor correcte werking.
Geen VGA: analoge signalen worden niet ondersteund.
USB 2.0 beperking: lagere resolutie bij oudere USB-poorten.
Actieve omzetting: adapter bevat chipset voor videoconversie.
Schroefbevestiging: DVI-connector kan vastgezet worden voor stabiele verbinding.
