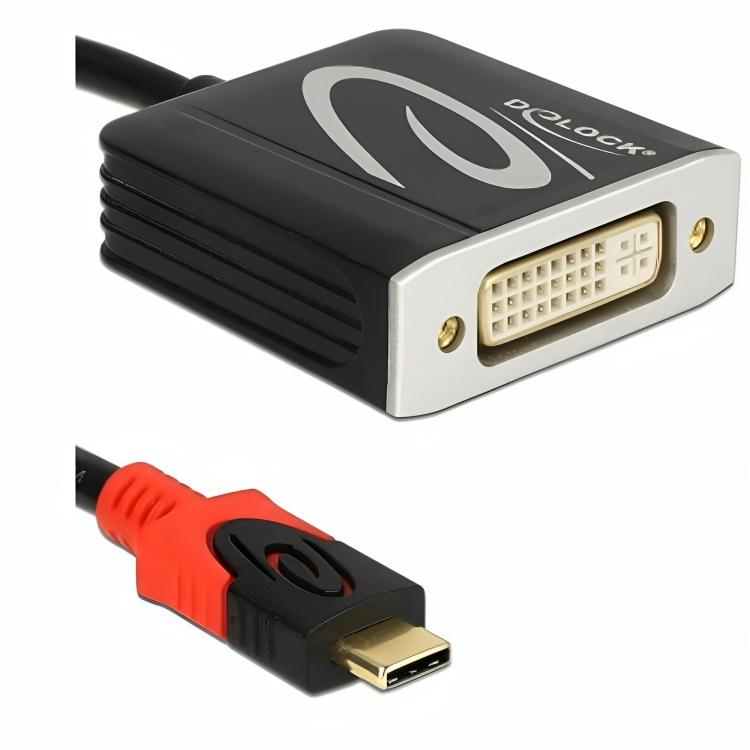

USB C naar DVI-I adapter

Deze USB Type-C naar DVI adapter van Delock wordt gebruikt voor het verbinden van een apparaat met een USB-C aansluiting met een DVI beeldscherm, zoals een monitor.
De adapter is geschikt voor systemen die DisplayPort Alternate Mode (DP Alt Mode) ondersteunen en is tevens compatibel met Thunderbolt 3 poorten die DisplayPort-signalen ondersteunen.
De adapter beschikt over een USB Type-C male aansluiting en een DVI-I female aansluiting (24+5) en transporteert digitale videosignalen.
Ondanks de fysieke DVI-I aansluiting wordt alleen een digitaal DVI-D signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De adapter maakt gebruik van DisplayPort Alternate Mode (DP Alt Mode), waardoor het videosignaal via de USB-C poort wordt uitgevoerd.
De signaalrichting is USB-C (bron) naar DVI (scherm) en niet omgekeerd.
De adapter ondersteunt resoluties tot 1920 x 1080 @ 60 Hz via DVI, afhankelijk van bron en scherm.
Met een extra HDMI-adapter kan een resolutie tot 3840 x 2160 @ 30 Hz worden bereikt.
De adapter wordt gevoed via de USB-C aansluiting en vereist geen externe voeding.
De DVI-connector is voorzien van schroefbevestiging voor een stabiele aansluiting.
De adapter werkt Plug & Play en vereist geen driverinstallatie.

Specificaties
Type product: USB-C naar DVI adapter
Merk: Delock
Connector 1: USB Type-C male
Connector 2: DVI-I female (24+5)
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Chipset: Realtek RTD2171U
DP Alt Mode vereist: ja
Thunderbolt ondersteuning: Thunderbolt 3 compatibel
DisplayPort versie: 1.4
Signaalrichting: USB-C naar DVI
Maximale resolutie (DVI): 1920 x 1080 @ 60 Hz
Maximale resolutie (via HDMI): 3840 x 2160 @ 30 Hz
Ondersteunt 3D: ja
HDCP ondersteuning: HDCP 1.4 en 2.2
Voeding: via USB (bus powered)
Plug & Play: ja
Connectoren: verguld
Ferrietkern: ja
Lengte: 0.2 meter
Kleur: zwart
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
USB Type-C: omkeerbare aansluiting voor data, video en voeding.
DP Alt Mode: techniek waarmee DisplayPort-signaal via USB-C wordt uitgestuurd.
Thunderbolt 3: interface gebaseerd op USB-C met ondersteuning voor hoge datasnelheden en video-uitvoer.
DVI-D: digitale video-interface zonder analoge signalen.
DVI-I: connectorvorm die digitaal en analoog kan ondersteunen, maar hier alleen digitaal gebruikt.
DisplayPort: digitale standaard voor beeld- en audio-overdracht.
HDCP: kopieerbeveiliging voor digitale content.
3D ondersteuning: geschikt voor stereoscopische weergave.
Ferrietkern: component dat storingen in het signaal reduceert.
Resolutie: het aantal pixels dat op een scherm wordt weergegeven.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: hogere bandbreedte met extra datakanalen.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link

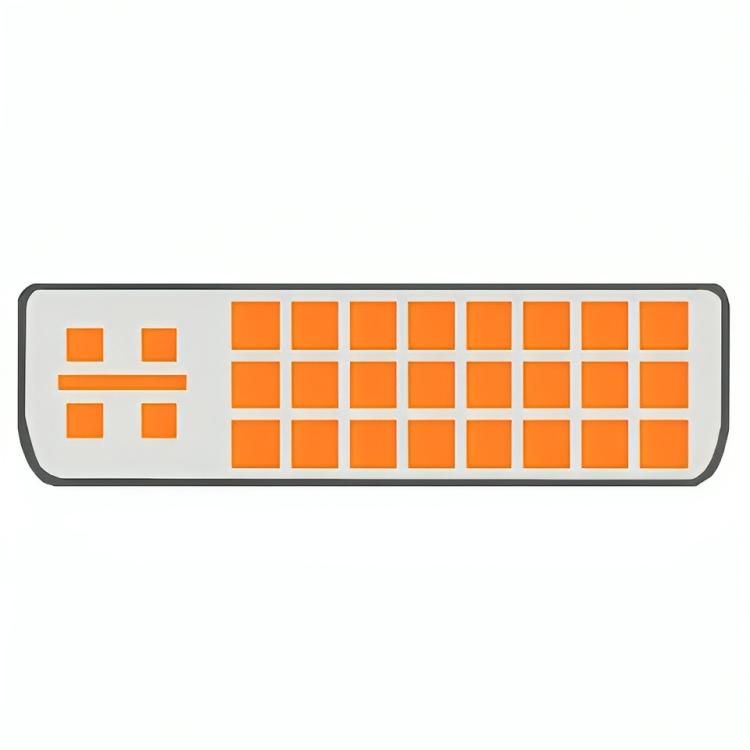

24+5: DVI-I
12+5: DVI-A

Toepassingen
Laptops: aansluiten van USB-C laptops op DVI-monitoren.
MacBook / Chromebook: compatibel met systemen met DP Alt Mode en Thunderbolt 3.
Werkplekken: verbinden van moderne apparaten met oudere DVI schermen.
Presentaties: gebruik met projectoren en monitoren met DVI-ingang.

Belangrijke aandachtspunten
DP Alt Mode vereist: USB-C poort moet video-uitvoer ondersteunen.
Thunderbolt compatibiliteit: werkt op Thunderbolt 3 poorten met DisplayPort ondersteuning.
Geen VGA: analoge signalen worden niet ondersteund.
Maximale resolutie DVI: beperkt tot Full HD.
HDMI via adapter: hogere resolutie mogelijk met extra adapter.
Schroefbevestiging: DVI-connector kan vastgezet worden voor stabiele verbinding.
