USB C naar seriële adapter

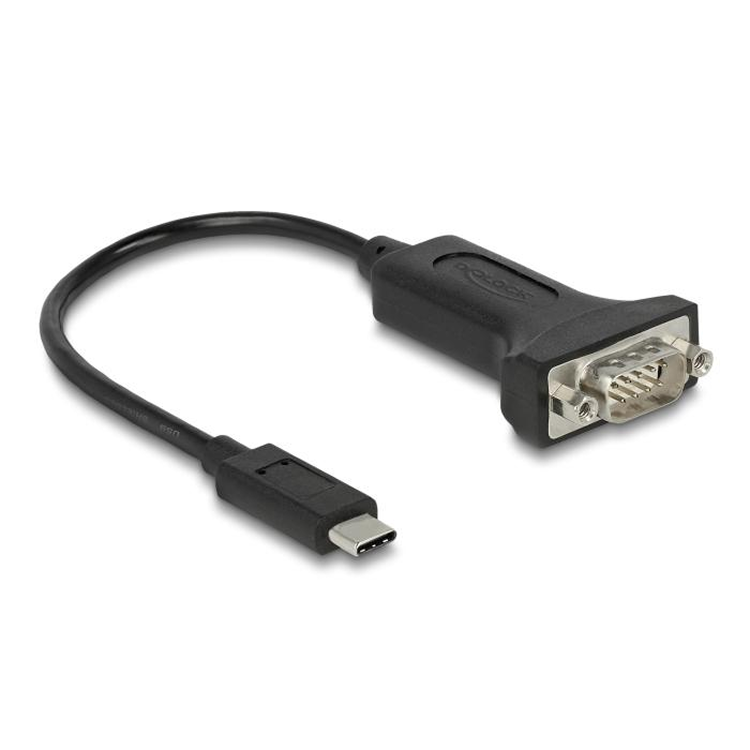

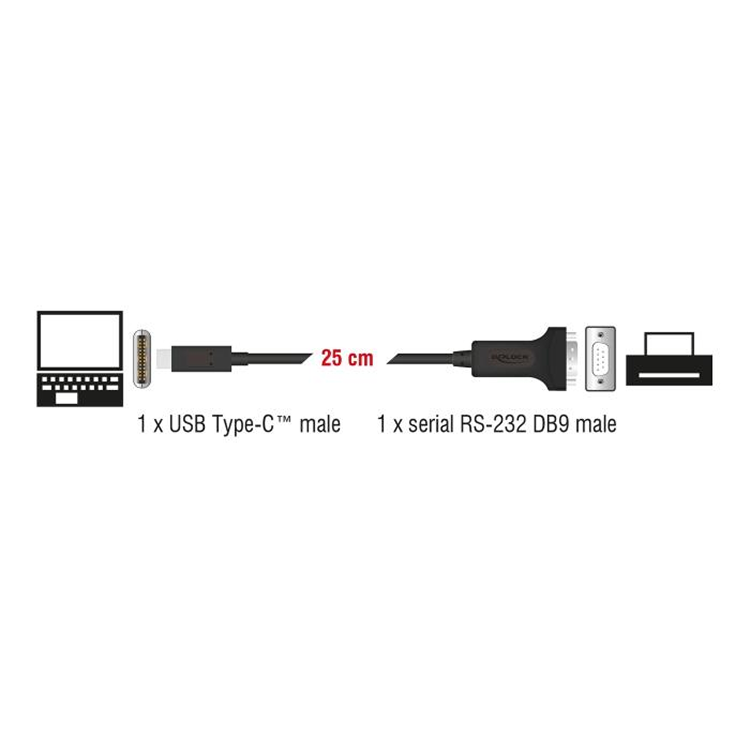

Deze USB Type-C naar seriële RS232 adapterkabel wordt gebruikt om apparaten met een seriële D-Sub aansluiting te verbinden met een computer, laptop of ander apparaat via een USB Type-C poort. De adapter beschikt over een USB Type-C male connector aan de ene zijde en een 9-polige D-Sub male connector (DB9) met bevestigingsmoeren aan de andere zijde.
Een USB naar RS232 adapter is een signaalomzetter die USB-communicatie omzet naar een seriële RS232 verbinding. Hierdoor kunnen apparaten zoals printers, meetapparatuur, industriële controllers, PLC-systemen en IoT-apparaten met een seriële interface worden aangesloten op moderne systemen met een USB Type-C aansluiting.
De adapter maakt gebruik van een Prolific PL2303 GT chipset en ondersteunt gegevensoverdracht tot circa 921.6 kbps. Hierdoor kunnen apparaten met een RS232 interface betrouwbaar communiceren met een computer. De adapter ondersteunt Plug & Play installatie en beschikt over een FIFO buffer van 1024 bytes voor stabiele gegevensverwerking. De kabellengte bedraagt circa 0,25 m.

Specificaties
Type product: USB Type-C naar seriële RS232 adapterkabel
Aansluiting 1: USB Type-C male
Aansluiting 2: 9-polige D-Sub male (DB9) met moeren
Interface: RS232
Communicatierichting: bidirectioneel
Chipset: Prolific PL2303 GT
Overdrachtsnelheid: tot 921.6 kbps
FIFO buffer: 1024 bytes
Ondersteunde RS232 signalen: TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND
Installatie: Plug & Play
Kabellengte: circa 0,25 m
Kleur: zwart
Aantal: per stuk

Gebruikte termen
USB Type-C: een symmetrische USB-connector die wordt gebruikt op laptops, tablets en andere apparaten voor dataoverdracht en het aansluiten van randapparatuur. De connector kan in beide richtingen worden ingestoken.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data-interfaces en signaalverbindingen.
DB9 connector: een 9-polige D-Sub connector die veel wordt gebruikt voor seriële RS232 communicatie tussen computers, industriële apparatuur en meetapparatuur.
RS232: een seriële communicatiestandaard waarbij gegevens bit voor bit worden verzonden via een seriële dataverbinding.
Plug & Play: een technologie waarbij een apparaat automatisch wordt herkend door het besturingssysteem zonder handmatige configuratie.
Chipset: een geïntegreerde elektronische component die de communicatie tussen verschillende hardware-interfaces regelt.
FIFO buffer: een geheugenbuffer waarbij gegevens volgens het principe "First In, First Out" worden verwerkt om datastromen stabiel te houden.
Seriële communicatie: een methode waarbij digitale gegevens bit voor bit via één datakanaal worden verzonden.
Handshake signalen: besturingssignalen die de gegevensstroom tussen twee apparaten regelen.
TxD (Transmit Data): lijn voor het verzenden van data.
RxD (Receive Data): lijn voor het ontvangen van data.
RTS (Request To Send): signaal dat aangeeft dat een apparaat data wil verzenden.
CTS (Clear To Send): bevestigt dat data kan worden verzonden.
DTR (Data Terminal Ready): signaal dat aangeeft dat een apparaat gereed is voor communicatie.
DSR (Data Set Ready): bevestigt dat het aangesloten apparaat gereed is.
DCD (Data Carrier Detect): signaal dat aangeeft dat een communicatiesignaal aanwezig is.
RI (Ring Indicator): signaal dat oorspronkelijk werd gebruikt om een inkomende modemverbinding te signaleren.
GND (Ground): gemeenschappelijke referentie voor elektrische signalen.

Algemene uitleg van seriële interfacekabels
Seriële interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen worden toegepast bij printers, industriële apparatuur, netwerkapparatuur, PLC-systemen en meetinstrumenten. Bij seriële communicatie worden gegevens bit voor bit verzonden via een seriële datalijn.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels en DB37 kabels.

Uitleg seriële kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. RS232 verbindingen worden veel toegepast bij industriële apparatuur, PLC-systemen, meetapparatuur en configuratiepoorten van netwerkapparatuur.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden waarbij gegevens bit voor bit worden verstuurd.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector (DB9) die veel wordt gebruikt voor RS232 communicatie.
DB15 kabel: een kabel met een 15-polige D-Sub connector (DB15) die wordt toegepast bij verschillende computerinterfaces en industriële toepassingen.
DB25 kabel: een kabel met een 25-polige D-Sub connector (DB25) die vroeger werd gebruikt voor seriële communicatie en oudere computerinterfaces.
DB37 kabel: een kabel met een 37-polige D-Sub connector (DB37) die wordt gebruikt bij industriële apparatuur en technische installaties.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming.
DB9 (9-polig): een veelgebruikte connector voor seriële RS232 communicatie.
DB15 (15-polig): een D-Sub connector met vijftien pinnen voor diverse interfaces.
DB25 (25-polig): een connector die werd gebruikt voor seriële communicatie en oudere computerinterfaces.
DB37 (37-polig): een connector met 37 pinnen voor industriële toepassingen.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
