USB naar RJ45 kabel

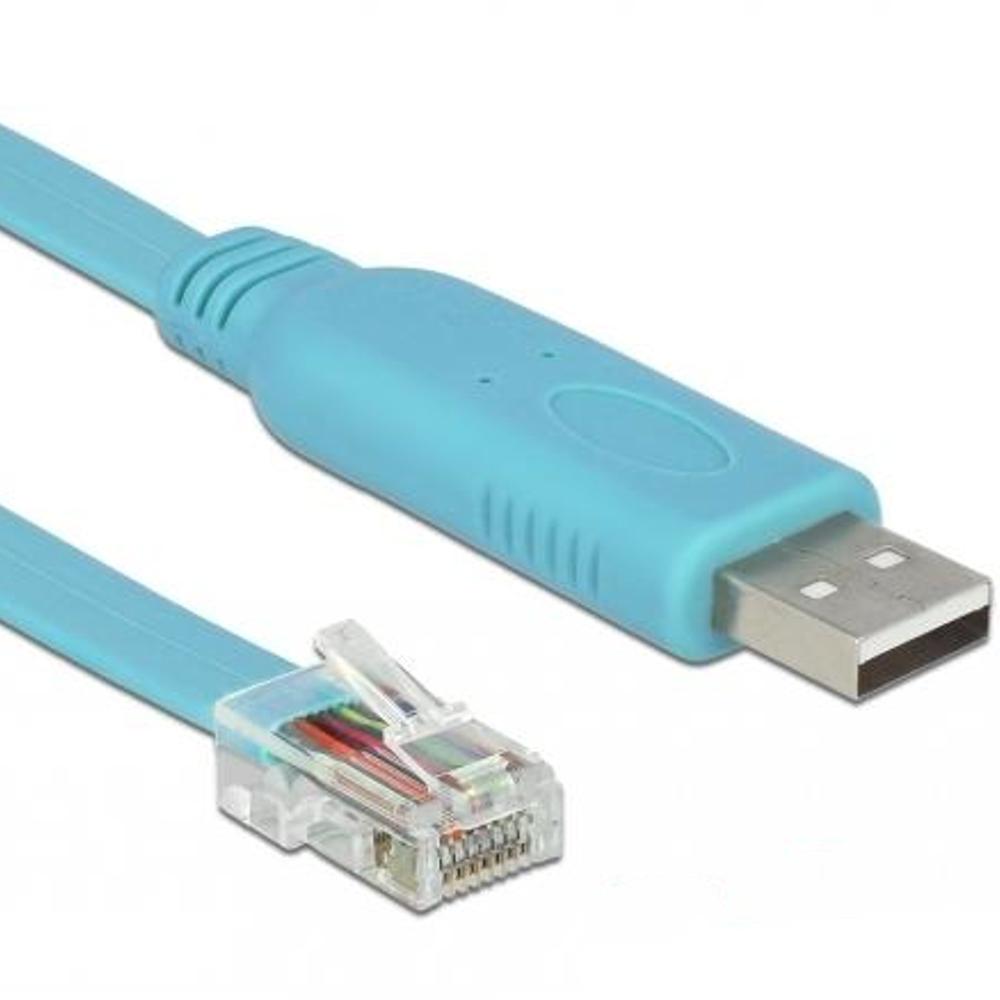

Deze USB naar RS232 console adapterkabel wordt gebruikt om netwerkapparatuur met een RJ45 seriële consolepoort te verbinden met een computer of laptop via een USB Type-A poort. De kabel beschikt over een USB 2.0 Type-A male connector aan de ene zijde en een RJ45 male connector aan de andere zijde.
De adapter zet een USB-verbinding om naar een seriële RS232 interface. Hierdoor kan een computer via USB communiceren met apparaten die een seriële consoleinterface gebruiken. Via een terminalprogramma kan de gebruiker configuraties uitvoeren, systeeminformatie uitlezen en diagnostische opdrachten uitvoeren op het aangesloten apparaat.
Dit type kabel wordt veel gebruikt voor het beheren en configureren van Cisco netwerkapparatuur, zoals routers, switches en access points. Cisco apparaten beschikken vaak over een RJ45 consolepoort die bedoeld is voor directe configuratie via een seriële verbinding.
De adapter maakt gebruik van een FTDI FT232RL chipset, die zorgt voor betrouwbare omzetting tussen USB-signalen en RS232 communicatie. Hierdoor kan een computer via USB communiceren met apparaten die een seriële consoleinterface gebruiken.

Specificaties
Type product: USB naar RS232 console adapterkabel
Aansluiting 1: USB 2.0 Type-A male
Aansluiting 2: RJ45 male
Interface: RS232
Chipset: FTDI FT232RL
Overdrachtsnelheid: tot 230.4 kbps
USB compatibiliteit: USB 3.0, USB 2.0 en USB 1.1

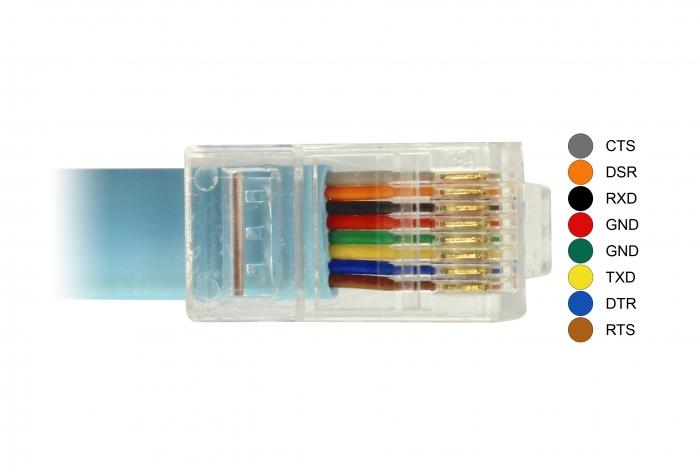

Signaalpinnen: CTS(1), DSR(2), RXD(3), GND(4), GND(5), TXD(6), DTR(7), RTS(8)
Kleur: blauw
Aantal: per stuk

Gebruikte termen
USB: een standaardinterface voor het aansluiten van randapparatuur op computers en laptops.
RS232: een seriële communicatiestandaard waarbij gegevens bit voor bit via afzonderlijke signaallijnen worden verzonden.
RJ45 connector: een 8-polige modulaire connector die wordt gebruikt voor netwerkinterfaces en consolepoorten van netwerkapparatuur.
Consolepoort: een seriële beheerpoort op netwerkapparatuur waarmee configuratie en diagnose mogelijk zijn via een directe verbinding.
Chipset: een geïntegreerde elektronische component die de communicatie tussen USB en seriële interfaces regelt.
Seriële communicatie: een methode waarbij digitale gegevens bit voor bit via één datakanaal worden verzonden.






Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. Hierbij worden gegevens bit voor bit verzonden via één datalijn. RS232 verbindingen worden veel toegepast bij industriële apparatuur, PLC-systemen, meetapparatuur, modems en configuratiepoorten van netwerkapparatuur.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden. In tegenstelling tot parallelle communicatie wordt data hierbij bit voor bit verstuurd via één datakanaal.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector (DB9). Deze connector wordt vaak gebruikt bij RS232 communicatie tussen computers, industriële apparatuur en netwerkapparatuur.
DB15 kabel: een kabel met een 15-polige D-Sub connector (DB15) die wordt toegepast bij verschillende computerinterfaces zoals gameports of andere industriële toepassingen.
DB25 kabel: een kabel met een 25-polige D-Sub connector (DB25). Deze connector werd toegepast voor zowel seriële RS232 communicatie als parallelle printerinterfaces.
DB37 kabel: een kabel met een 37-polige D-Sub connector (DB37) die vaak wordt gebruikt bij industriële apparatuur en technische installaties.
Parallel printerkabel: een kabel die wordt gebruikt om printers en randapparatuur aan te sluiten via een parallelle interface. Hierbij worden meerdere bits tegelijk verzonden via meerdere datalijnen.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie met meestal een DB25 connector aan de computerzijde en een 36-polige Centronics connector aan de printerzijde.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en signaalverbindingen.
DB9 (9-polig): een veelgebruikte D-Sub connector voor seriële RS232 communicatie.
DB15 (15-polig): een D-Sub connector met vijftien pinnen die wordt toegepast bij verschillende computerinterfaces.
DB25 (25-polig): een D-Sub connector die werd gebruikt voor zowel parallelle printerinterfaces als seriële communicatie.
DB37 (37-polig): een D-Sub connector met 37 pinnen die wordt gebruikt bij industriële apparatuur en meetapparatuur.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
SPP (Standard Parallel Port): de oorspronkelijke parallelle printermodus voor basiscommunicatie tussen computer en printer.
EPP (Enhanced Parallel Port): een snellere parallelle communicatiemodus voor apparaten die hogere datasnelheden vereisen.
ECP (Extended Capabilities Port): een geavanceerde parallelle communicatiemodus met datacompressie en bidirectionele communicatie.
