D-type module

Deze D-type module RJ45 naar LSA (Cat 6A) van Delock wordt gebruikt voor het aansluiten van netwerkkabels binnen D-type paneelopeningen in professionele installaties. De module is voorzien van een RJ45 female aansluiting aan de buitenzijde en een LSA (IDC) aansluiting aan de achterzijde voor vaste bekabeling. Hierdoor kan een vaste netwerkkabel direct worden aangesloten op een RJ45 poort in een paneel.

De module is geschikt voor montage in D-type openingen zoals gebruikt bij XLR-compatibele panelen en behuizingen, en is daardoor toepasbaar in zowel netwerk- als AV-installaties.

Specificaties
Type product: D-type RJ45 naar LSA module
Merk: Delock
Categorie: Cat 6A
Aansluiting 1: RJ45 female (8P8C)
Aansluiting 2: LSA / IDC female
Signaaltype: twisted pair ethernet (data)
Montage: D-type paneelmontage (schroefbevestiging)
Materiaal: zinkdrukgietwerk
Geschikt voor: D-type openingen (31 × 25 mm)
Paneeluitsparing: ca. 24 mm diameter
Bevestiging: 2 schroefgaten
Afmetingen: 31 × 30 × 25 mm
Aantal: per stuk
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen

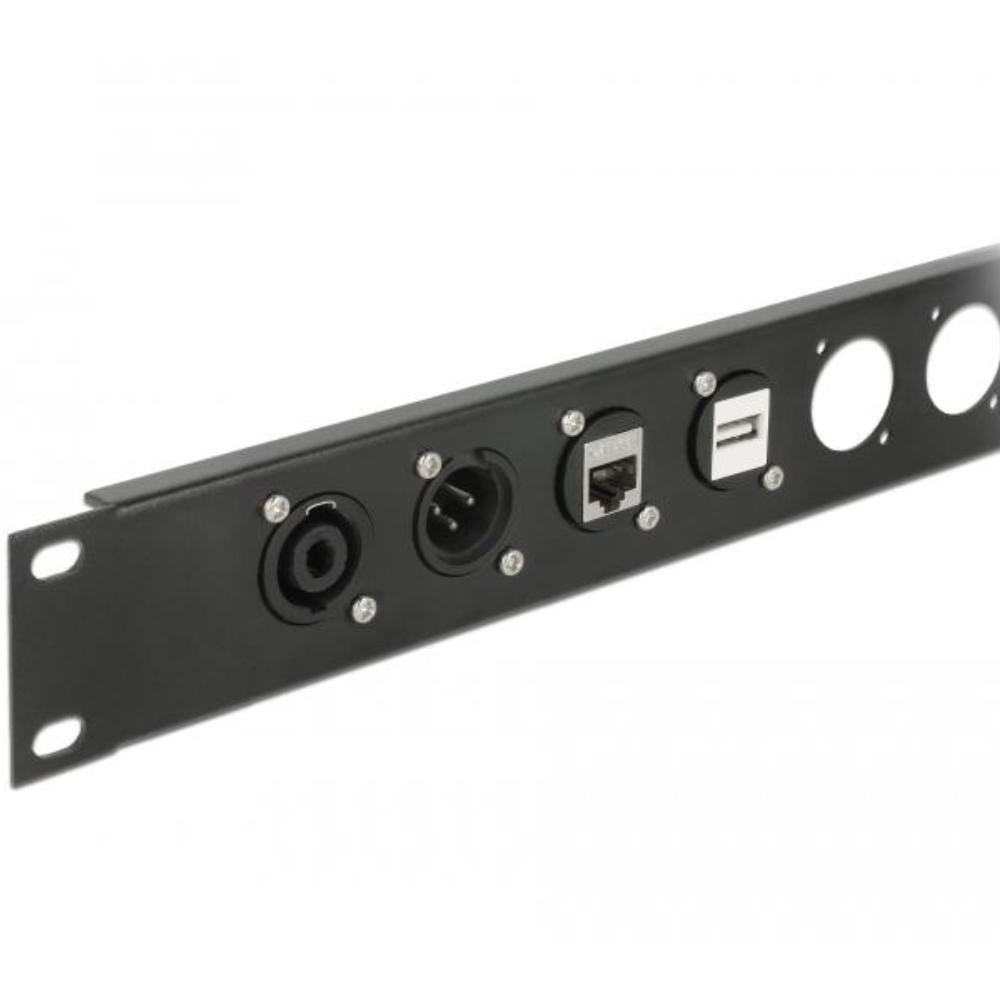

Paneelinstallaties: integratie van RJ45 aansluitingen in D-type panelen.
AV-systemen: toepasbaar in racks en professionele audio-installaties.
Netwerk: aansluiten van vaste netwerkkabels op RJ45 poorten.
Installaties: gebruik in behuizingen, patchpanelen en wandpanelen.

Toelichting op technische termen
LSA / IDC: aansluittechniek waarbij aders zonder strippen worden vastgezet.
Cat 6A: netwerkkabelcategorie geschikt voor hoge datasnelheden tot 10 Gbit/s.
RJ45 (8P8C): gestandaardiseerde connector voor ethernet netwerken.
D-type: gestandaardiseerde paneelopening voor modulaire connectoren.
Twisted pair: gedraaide aderparen voor storingsarme datatransmissie.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en EMC.
RoHS: beperking van gevaarlijke stoffen in elektronische apparatuur.
REACH: regelgeving voor chemische stoffen binnen de EU.
WEEE: richtlijn voor inzameling en recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Compatibiliteit: geschikt voor Cat 6A en lagere categorieën.
Installatie: correcte aderindeling volgens T568A of T568B vereist.
Montage: alleen geschikt voor D-type paneelopeningen.
Bevestiging: schroeven vereist voor montage.
Verbinding: stabiele verbinding bij correcte installatie.
