Delock 5G LTE Antenne SMA 3-5 dBi starre omnidirectionele

Deze 5G LTE antenne is bedoeld voor het ontvangen en verzenden van radiosignalen voor mobiele datacommunicatie. De antenne ondersteunt meerdere draadloze standaarden zoals GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2.4 GHz, Bluetooth, ISM en LoRa. Hierdoor kan de antenne worden gebruikt voor routers, gateways, IoT-apparatuur en andere RF-toepassingen.

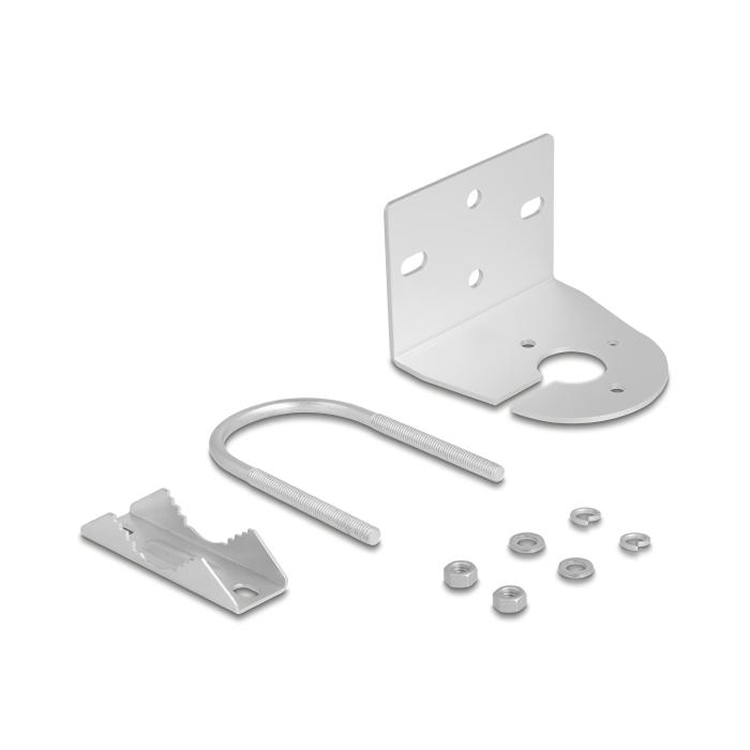

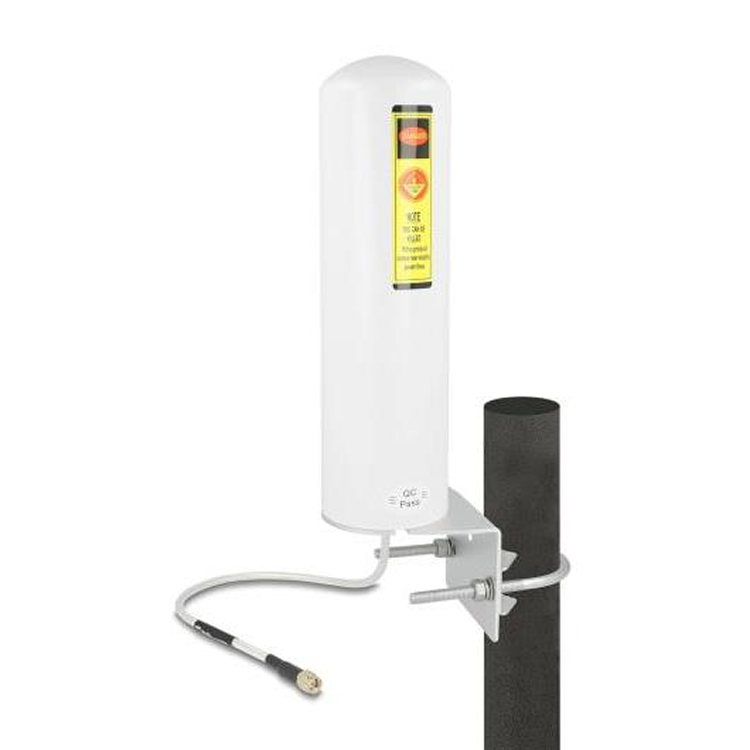

De antenne is voorzien van een SMA plug (male) connector en kan worden aangesloten op apparatuur met een SMA antenneaansluiting. De antenne is ontworpen voor buitenmontage en kan worden bevestigd via wandmontage of paalmontage.

Het brede frequentiebereik van 600 – 960 MHz en 1710 – 6000 MHz maakt gebruik mogelijk in verschillende mobiele netwerken en draadloze communicatiebanden, waaronder moderne 5G en LTE toepassingen.

Met een antenneversterking van 3 – 5 dBi, een lineaire verticale polarisatie en een omnidirectioneel stralingspatroon is de antenne geschikt voor algemene signaalontvangst rondom de antenne.

De antenne heeft een horizontale stralingshoek van 360° en een verticale stralingshoek van 18°. Hierdoor wordt het radiosignaal rondom de antenne verspreid terwijl het signaal verticaal gericht blijft.

De behuizing is gemaakt van ABS kunststof en is geschikt voor gebruik buiten. De antenne kan functioneren binnen een bedrijfstemperatuur van −40 °C tot 80 °C.

Specificaties
• Connector 1 x SMA plug
• Frequentiebereik 600 – 960 MHz
• Frequentiebereik 1710 – 6000 MHz
• Ondersteunde standaarden GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2.4 GHz, Bluetooth, ISM, LoRa
• Antenneversterking 3 – 5 dBi
• Impedantie 50 Ohm
• VSWR 2.0 : 1
• Polarisatie lineair, verticaal
• Horizontale stralingshoek 360°
• Verticale stralingshoek 18°
• Bedrijfstemperatuur −40 °C ~ 80 °C
• Behuizing ABS
• Kleur wit
• Gewicht ca. 490 g
• Afmetingen ca. 216 × 63 mm

Uitleg van gebruikte termen
5G
5G is de nieuwste generatie mobiele communicatietechnologie met hogere datasnelheden, grotere netwerkcapaciteit en lagere latency.

LTE
LTE (Long Term Evolution) is een mobiele communicatiestandaard voor 4G dataverbindingen.

GSM
GSM is een digitale standaard voor mobiele communicatie voor spraak en data.

UMTS
UMTS is een mobiele communicatiestandaard voor 3G netwerken.

ZigBee
ZigBee is een draadloos communicatieprotocol dat vaak wordt gebruikt voor IoT-toepassingen.

Z-Wave
Z-Wave is een draadloze communicatiestandaard voor smart-home apparaten.

NB-IoT
NB-IoT (Narrowband Internet of Things) is een mobiele communicatietechnologie voor IoT-apparaten met laag energieverbruik.

LoRa
LoRa is een draadloze communicatietechnologie met een groot bereik die wordt gebruikt voor IoT-netwerken.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn.

Polarisatie
Polarisatie beschrijft de richting van het elektromagnetische veld van een radiosignaal.

Omnidirectioneel
Een omnidirectionele antenne straalt radiosignalen rondom de antenne uit in alle horizontale richtingen.

Impedantie
Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met 50 Ohm.

SMA
SMA is een schroefbare coaxiale RF-connector die veel wordt gebruikt voor antennes en RF-apparatuur.

ABS
ABS is een sterke kunststof die vaak wordt gebruikt voor elektronische behuizingen.
