12U netwerkkast wandmontage

Deze 10 inch netwerkset is ontwikkeld voor het compleet opbouwen van een compacte netwerk- en IT-installatie binnen woningen, kantoren, technische ruimtes en kleinere zakelijke netwerkomgevingen. De set bevat een volledig uitgeruste 254 millimeter (10 inch) wandbehuizing inclusief netwerkcomponenten voor een snelle, overzichtelijke en professionele netwerkbekabeling.

De set is geschikt voor het aansluiten van switches, routers, NAS-systemen, IP-camera’s, patchverbindingen en andere netwerkcomponenten binnen kleine tot middelgrote netwerkomgevingen waar beperkte installatieruimte beschikbaar is.

De meegeleverde wandbehuizing beschikt over een 12U rackhoogte en heeft buitenafmetingen van 592 x 312 x 300 millimeter. Dankzij het compacte formaat kan de netwerkset eenvoudig worden toegepast in kantoren, meterkasten, technische ruimtes, serverhoeken en thuisnetwerken.

De behuizing beschikt over een afsluitbare glazen voordeur waardoor netwerkapparatuur zichtbaar blijft terwijl tegelijkertijd bescherming tegen onbevoegde toegang wordt geboden. Beide zijpanelen zijn toegankelijk voor installatie- en onderhoudswerkzaamheden.

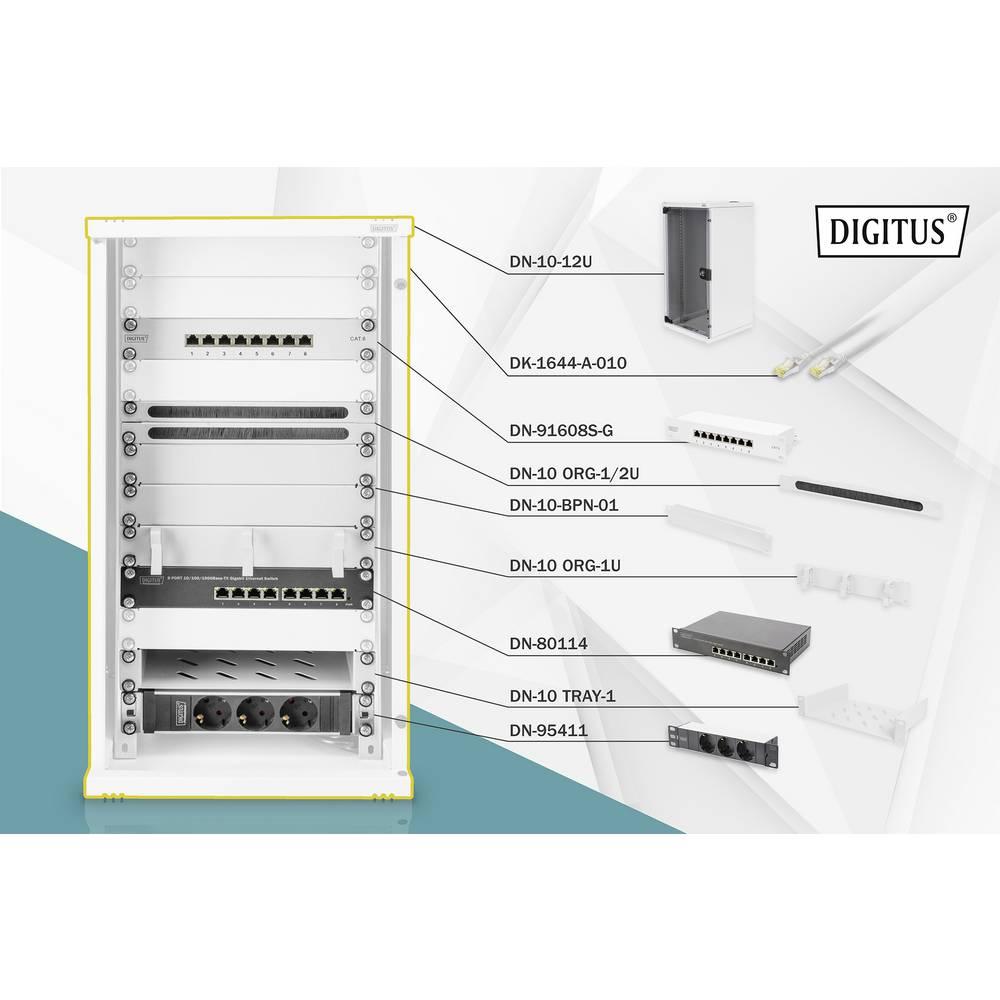

De set wordt geleverd inclusief een 8-poorts Gigabit Ethernet switch, een CAT 6 patchpaneel, CAT 6 S-FTP patchkabels, een stekkerdoos, een legplank, kabelmanagementcomponenten en blindpanelen. Hierdoor ontstaat een complete oplossing voor het professioneel organiseren van netwerkbekabeling en netwerkapparatuur.

Het patchpaneel ondersteunt frequenties tot 250 MHz en is geschikt voor Gigabit Ethernet (1GBase-T) netwerken. De patchkabels zijn uitgevoerd als S-FTP afgeschermde CAT 6 kabels met LSZH-mantel voor verbeterde bescherming tegen elektromagnetische storingen en beperkte rookontwikkeling bij brand.

De geïntegreerde stekkerdoos beschikt over 3 geaarde stopcontacten en ondersteunt belastingen tot 4000 watt. Hierdoor kunnen actieve netwerkcomponenten direct veilig van voeding worden voorzien binnen de behuizing.

De netwerkset wordt compleet geleverd inclusief montagematerialen en netwerkaccessoires zodat een compacte netwerkopstelling direct professioneel kan worden opgebouwd.

Specificaties
Merk: DIGITUS
Type: 10 inch netwerkset / wandmontage netwerkkast
Rackformaat: 10 inch / 254 millimeter
Rackhoogte: 12U
Buitenafmetingen behuizing: 592 x 312 x 300 millimeter
Externe breedte: 312 millimeter
Externe diepte: 300 millimeter
Externe hoogte: 592 millimeter
Kleur: lichtgrijs, RAL 7035
Voordeur: glazen deur, afsluitbaar
Zijpanelen: beide zijden aanwezig
Beschermingsklasse: IP20
Maximale draagcapaciteit: 30 kilogram
Montage: wandmontage
Levering: volledig gemonteerd
Stekkerdoos: 3 geaarde stopcontacten, 250 VAC, 16A, 4000W
Voedingskabel stekkerdoos: 2 meter, H05VV-F 3G 1,5 mm²
Switch: 8-poorts Gigabit Ethernet switch
Switch standaarden: IEEE 802.3 / 802.3u / 802.3ab / 802.3x
Patchpaneel: CAT 6, klasse E, 8-poorts, afgeschermd
Patchpaneel frequentie: tot 250 MHz
Netwerkondersteuning: Gigabit Ethernet / 1GBase-T
Patchkabels: CAT 6 S-FTP LSZH AWG 27/7
Lengte patchkabels: 1 meter
Kabelmanagement: kabelborstelstrip en kabelrangeerpaneel
Blindplaat: 1HE afdekplaat
ETIM-classificatie: EC002499
Garantie: 5 jaar

Inhoud van de verpakking
- 10 inch wandbehuizing 12U

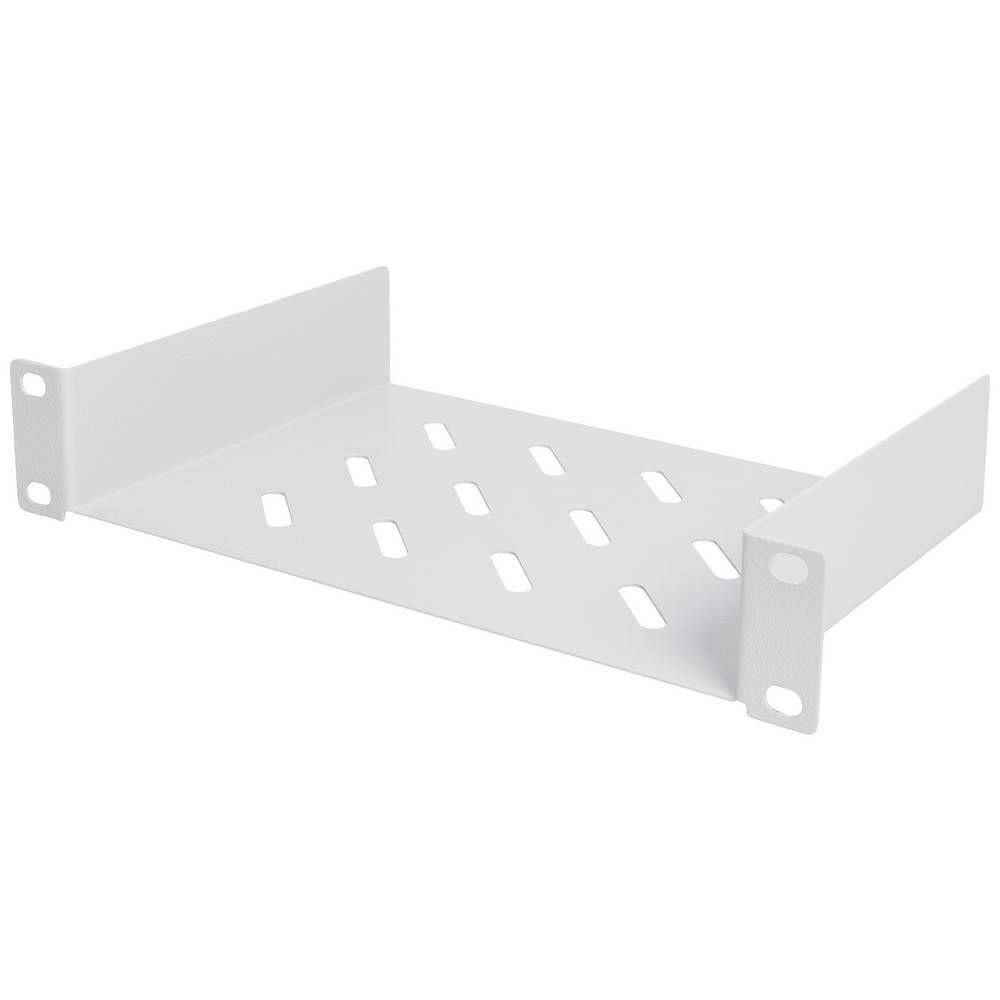

- Legplank 1HE
- Stekkerdoos 1HE met 3 geaarde stopcontacten
- 8-poorts Gigabit Ethernet switch

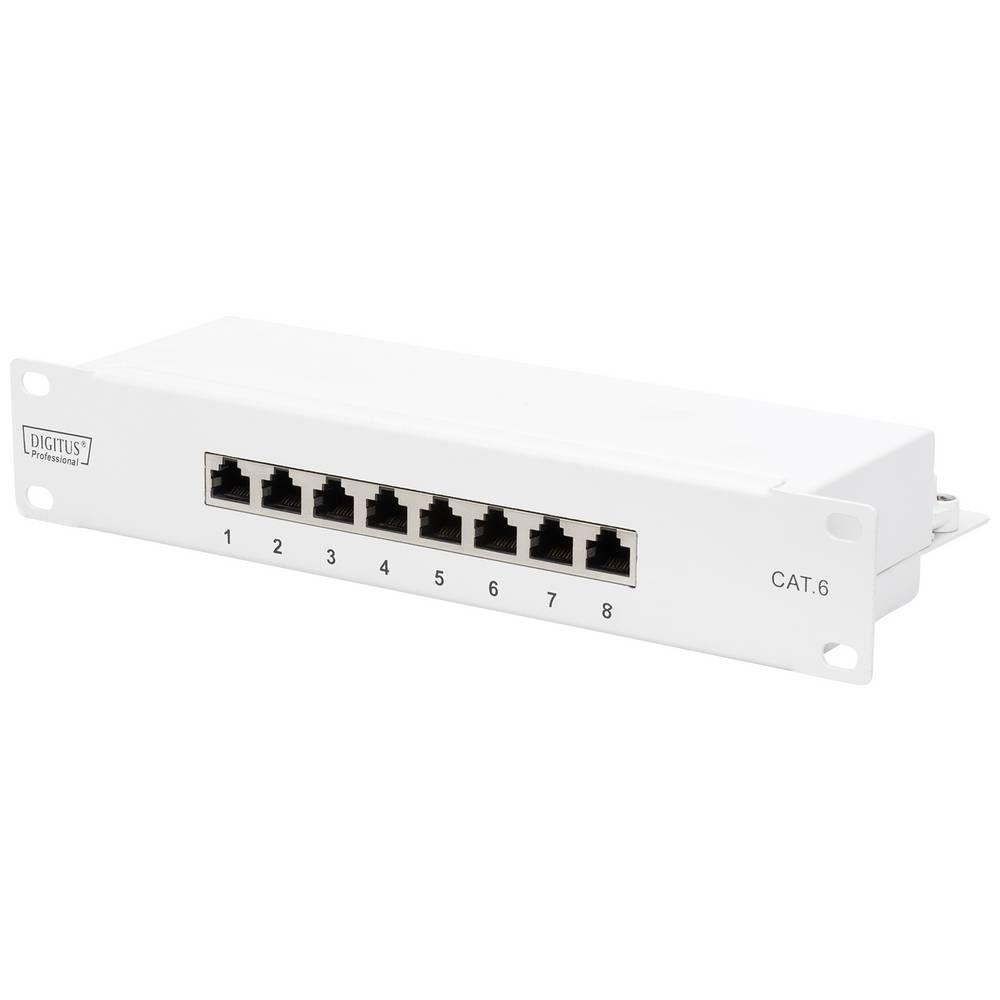

- CAT 6 patchpaneel, 8-poorts, afgeschermd

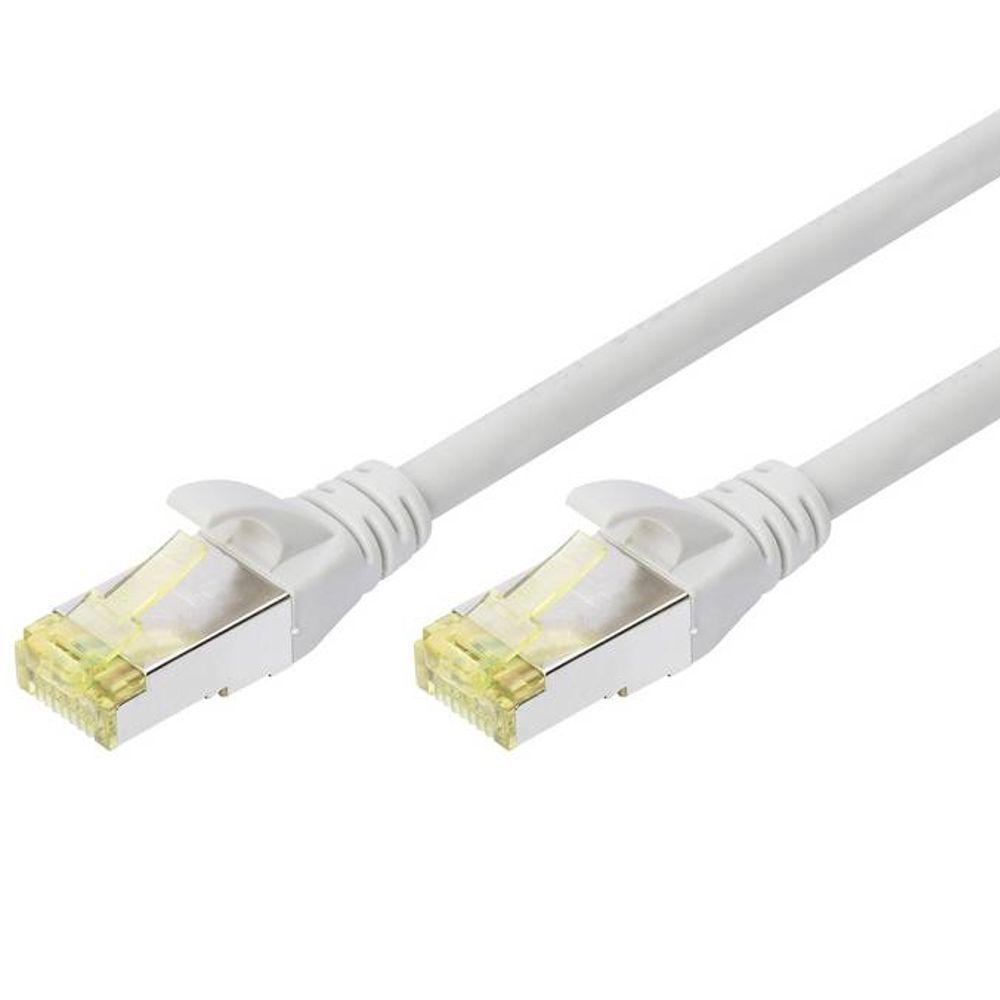

- 10 x CAT 6 S-FTP patchkabel, 1 meter
- Blindplaat 1HE
- Kabelborstelstrip
- Kabelrangeerpaneel
- Installatieset met schroeven, kooimoeren en sluitringen
- 2 sleutels

Toepassingen
- Compacte netwerkinstallaties
- Thuisnetwerken
- Kantooromgevingen
- Technische ruimtes
- SOHO-installaties
- Patchpanelen en switches
- Router- en NAS-installaties
- CCTV- en IP-camera installaties
- Datacommunicatie en netwerkbekabeling

Toelichting op technische termen
10 inch rackformaat: compact rackformaat van 254 millimeter breed voor kleinere netwerk- en IT-installaties.
12U: aanduiding voor twaalf hoogte-eenheden binnen een rackomgeving. Eén hoogte-eenheid (1U) is gelijk aan 44,45 millimeter.
IP20: beschermingsklasse volgens IEC 60529. Bescherming tegen aanraking van grotere objecten, maar niet tegen vocht of water.
Gigabit Ethernet: netwerkstandaard met maximale datasnelheden tot 1000 Mbps.
IEEE 802.3: internationale standaard voor Ethernet-netwerken.
CAT 6: netwerkkabelstandaard geschikt voor Gigabit Ethernet en frequenties tot 250 MHz.
Klasse E: classificatie voor netwerkverbindingen tot 250 MHz volgens ISO/IEC normen.
S-FTP: dubbel afgeschermde netwerkkabel met individuele folie-afscherming en extra gevlochten afscherming.
LSZH: Low Smoke Zero Halogen kabelmantel met beperkte rook- en schadelijke gasontwikkeling bij brand.
AWG 27/7: Amerikaanse draaddikte-aanduiding voor soepele meeraderige netwerkkabels.
LSA-aansluitstrips: steektechniek voor het professioneel aansluiten van netwerkkabels zonder solderen.
EIA/TIA 568 A & B: internationale standaarden voor de aderkleuren en pinconfiguratie van netwerkaansluitingen.

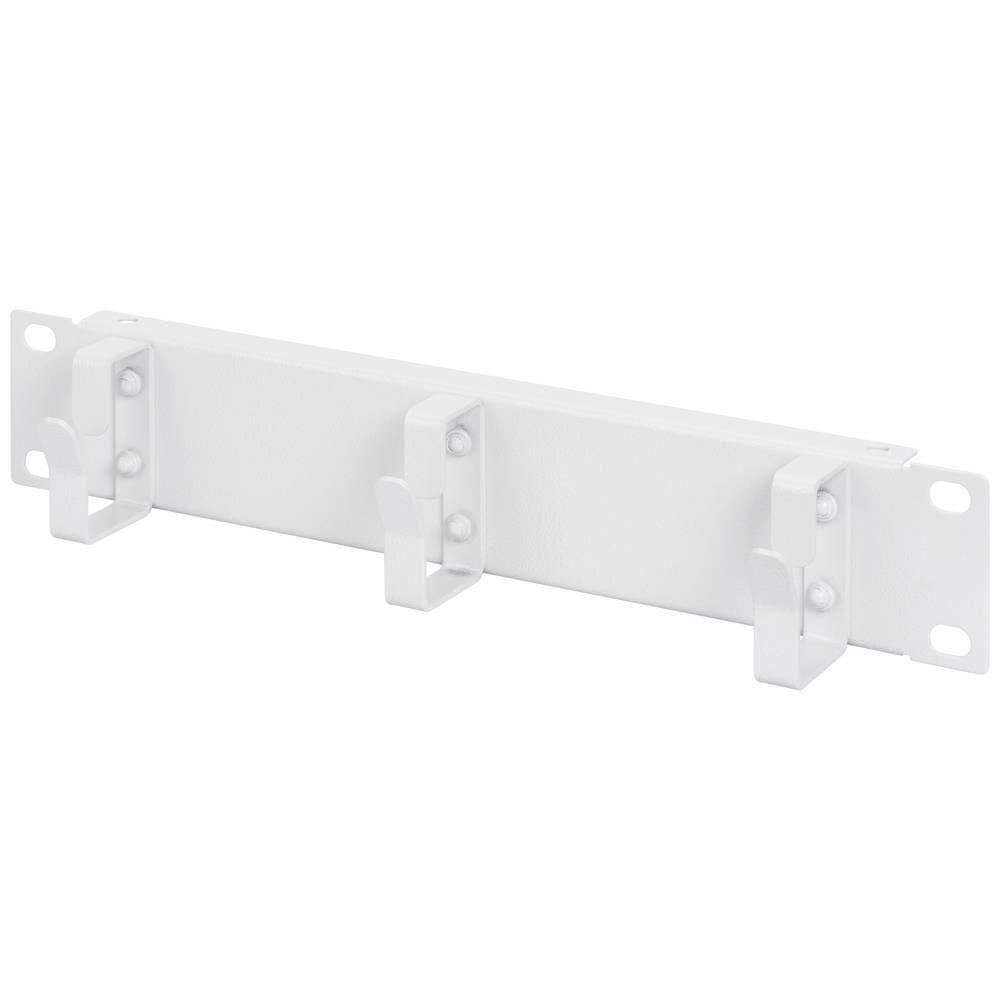

Kabelrangeerpaneel: hulpmiddel voor georganiseerd kabelbeheer binnen een rackomgeving.

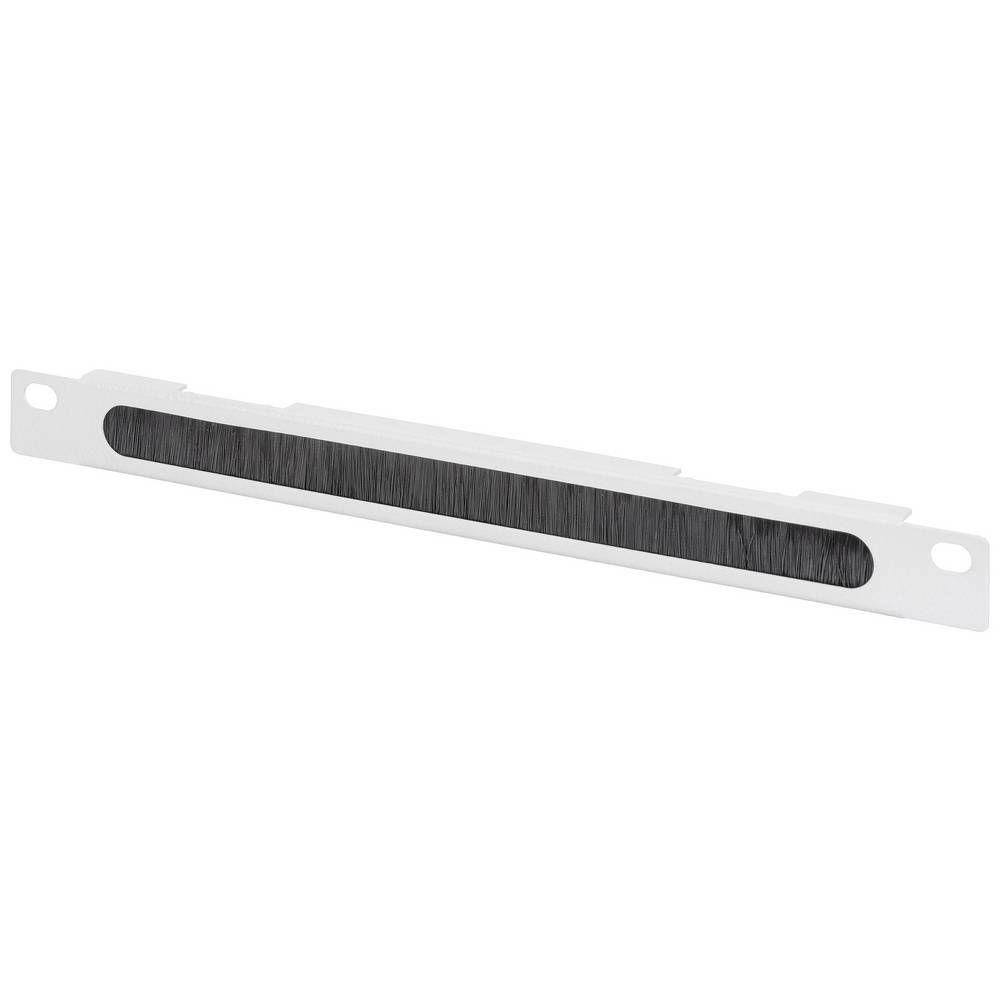

Borstelstrip: flexibele kabeldoorvoer die stof beperkt en kabels beschermt tijdens invoer.

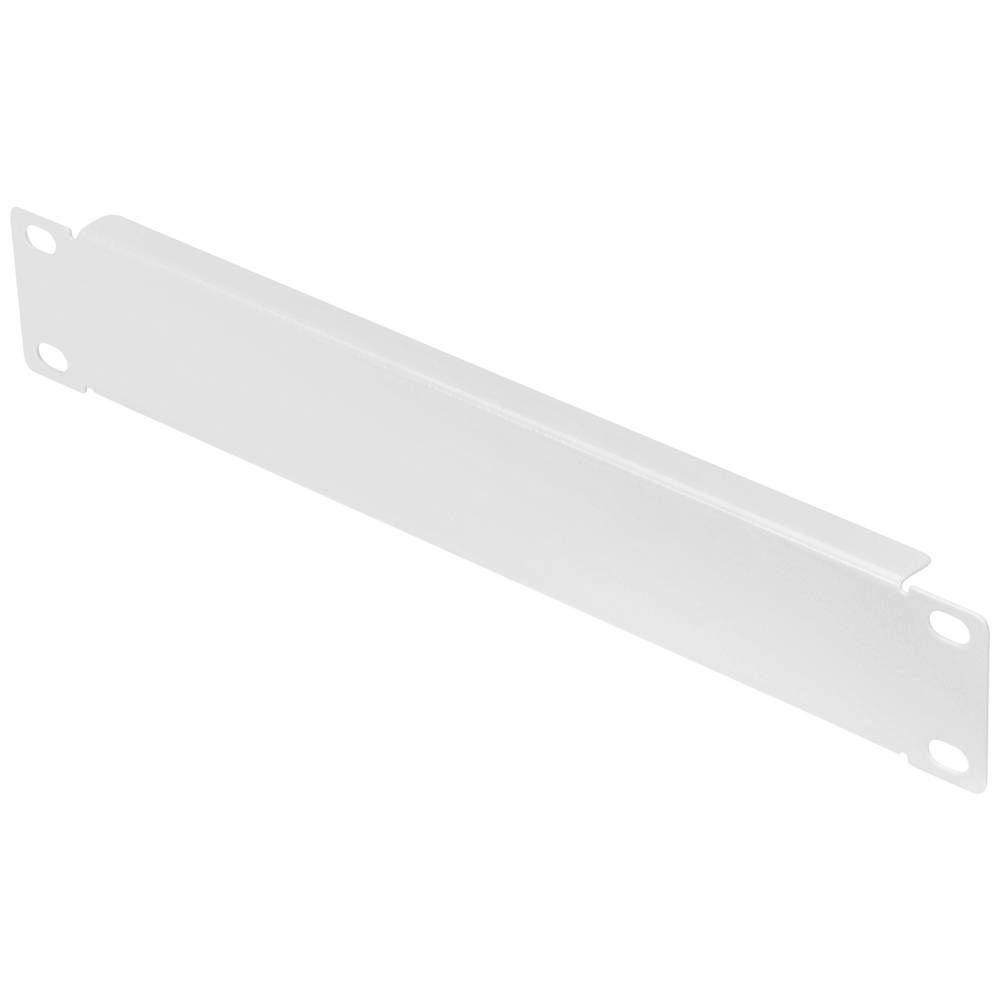

Blindplaat: afdekpaneel voor ongebruikte rackruimte binnen de behuizing.
Rackbelasting: maximaal toegestane gewicht dat veilig door de kastconstructie kan worden gedragen.

Veiligheidsvoorschriften
Ventilatie: zorg voor voldoende ventilatie rondom actieve netwerkapparatuur om oververhitting te voorkomen.
Ventilatieopeningen: blokkeer ventilatiesleuven en luchtopeningen niet.
Gewichtsverdeling: monteer zware componenten altijd onderin de kast om ongelijke belasting te voorkomen.
Aarding: zorg voor correcte aansluiting van geaarde apparatuur en voedingscomponenten.
Kabelmanagement: leg kabels georganiseerd aan om beschadiging en verstoring van luchtcirculatie te voorkomen.
Onderhoud: schakel apparatuur spanningsloos tijdens installatie- en onderhoudswerkzaamheden.
Stekkerdoos: overschrijd de maximale belasting van 4000 watt niet.

Belangrijke aandachtspunten
Compatibiliteit: alleen geschikt voor 10 inch rackcomponenten.
IP-bescherming: IP20 biedt geen bescherming tegen vocht of water en is uitsluitend geschikt voor droge binnenomgevingen.
Installatiediepte: controleer vooraf de benodigde inbouwdiepte van apparatuur en connectoren.
Warmteontwikkeling: actieve netwerkapparatuur kan warmte produceren; zorg daarom voor voldoende luchtcirculatie.
Kabelbeheer: correct kabelmanagement verbetert luchtcirculatie en vereenvoudigt onderhoudswerkzaamheden.
