Patchpaneel SC

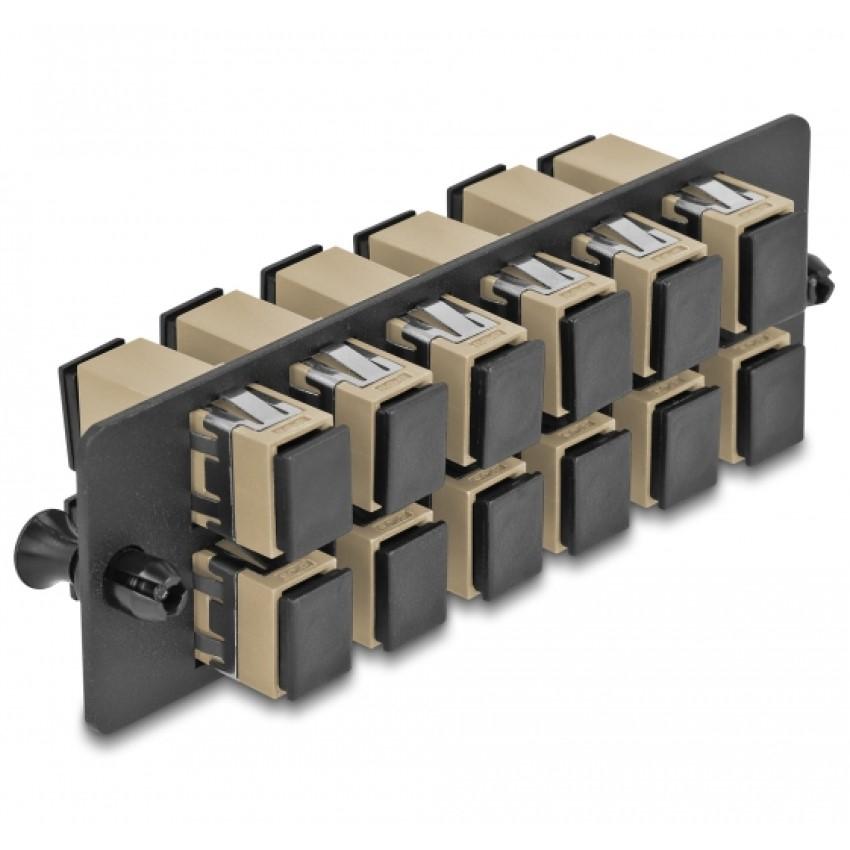

Deze glasvezel adapterplaat is bedoeld voor het koppelen van SC-simplex glasvezelconnectoren binnen een 19 inch high-density patchomgeving conform ISO IEC 11801.

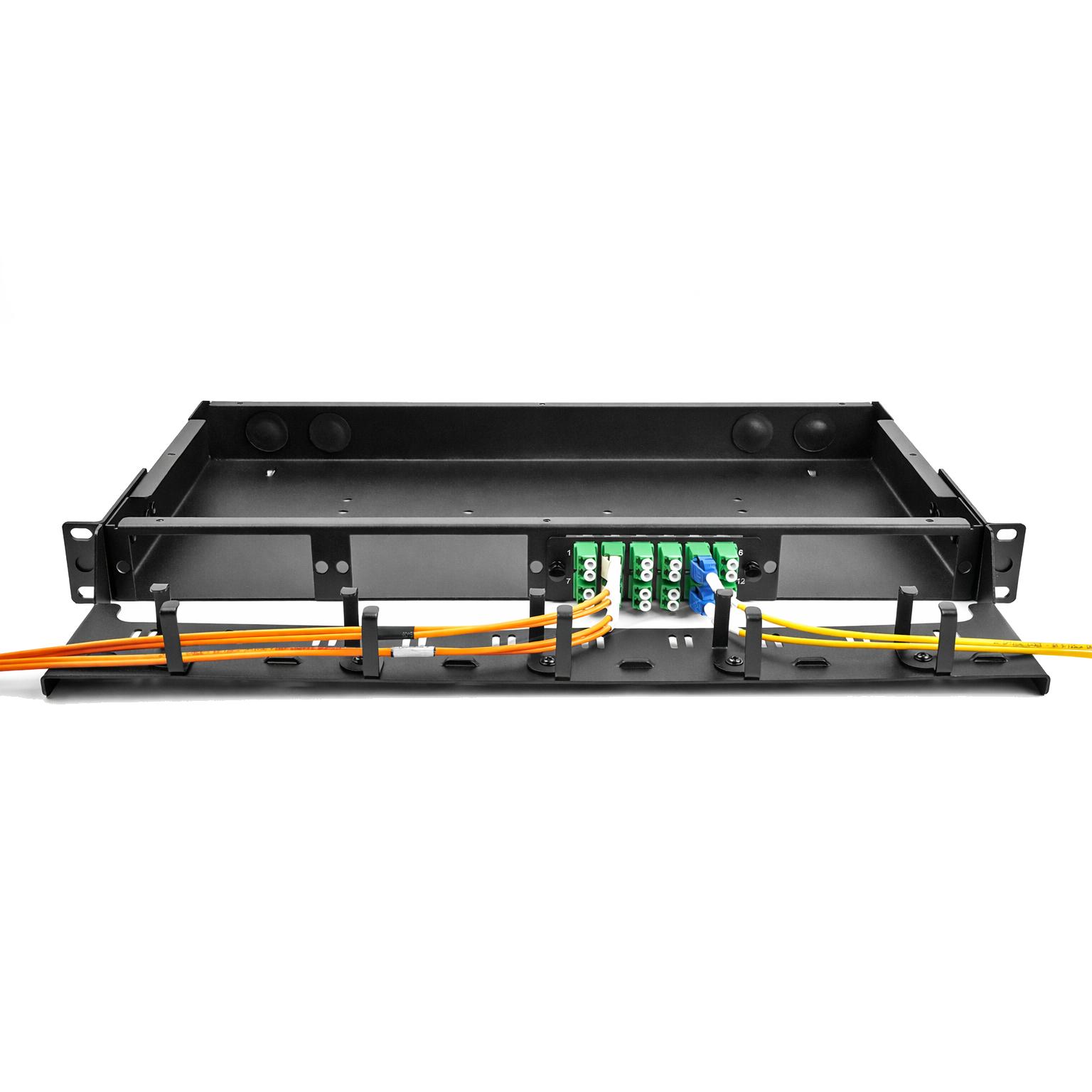

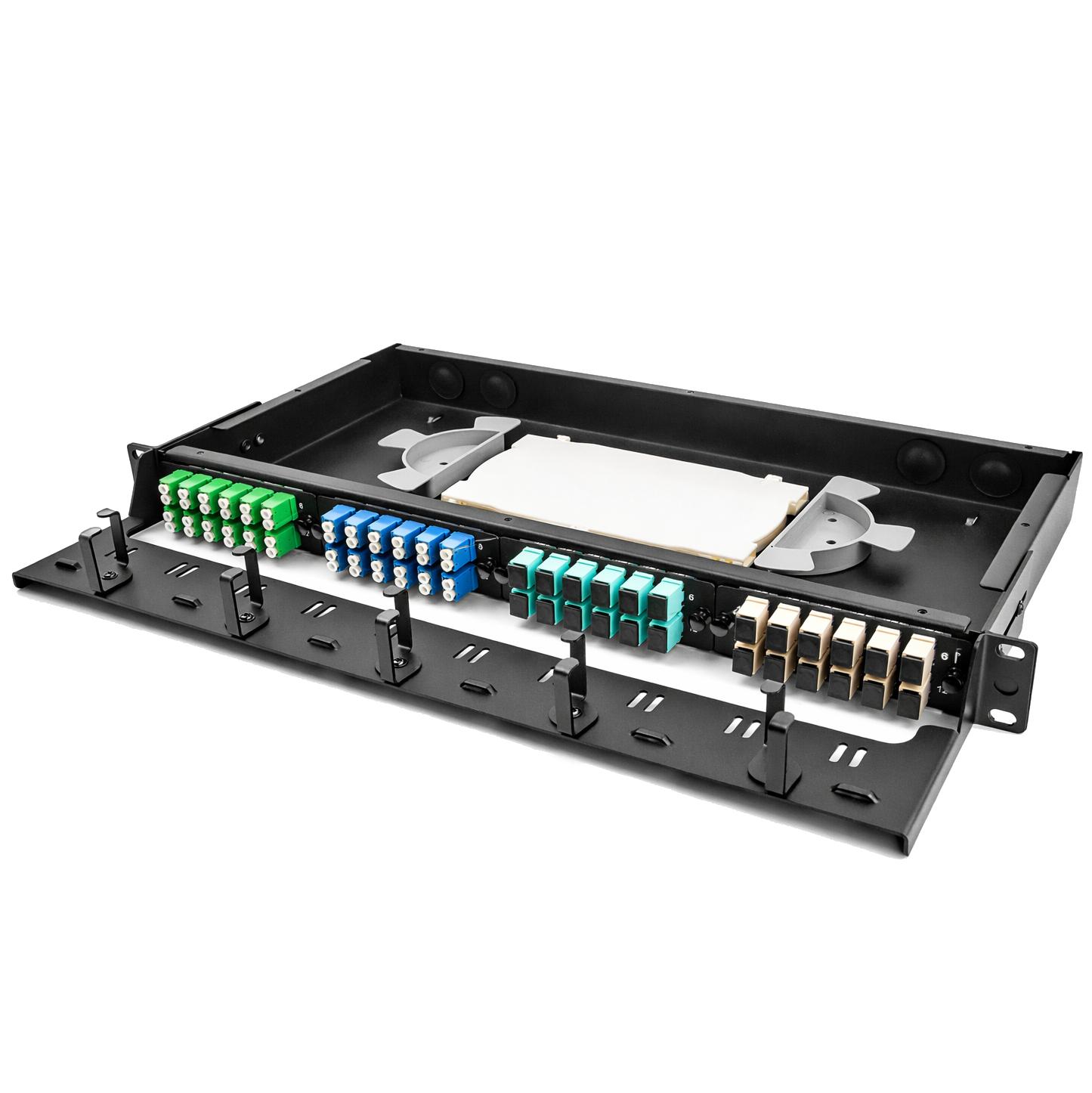

De module is voorzien van 12 SC simplex koppelingen en is geschikt voor installatie in een 1U 19 inch HD (High Density) glasvezelpatchpaneel.
De adapterplaat maakt het mogelijk om glasvezel male connectoren één-op-één met elkaar te verbinden binnen een modulaire patchopstelling.
De geïntegreerde zirconia keramische ferrules zorgen voor nauwkeurige uitlijning van de glasvezelkernen en stabiele signaaloverdracht.

Specificaties
• Type glasvezel adapterpaneel voor HD patchpaneel
• Uitvoering 12 poorten
• Aansluiting zijde A 12 × SC simplex female
• Aansluiting zijde B 12 × SC simplex female
• Connector standaard IEC 61754-4
• Vezeltype multimode 50/125 µm
• Compatibiliteit OM1 en OM2
• Montage geschikt voor 19 inch HD patchpaneel (1U)
• Ferrule zirconia keramisch
• Stofbescherming beschermkappen aanwezig
• Materiaal metaal / kunststof
• Afmetingen (LxBxH) ca. 109 × 35 × 20 mm

IEC-normen
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies

Uitleg van termen
• SC simplex enkelvoudige glasvezelconnectorconfiguratie voor één vezelverbinding
• Simplex één glasvezel voor gegevensoverdracht in één richting
• OM1 multimode 62,5/125 µm geschikt voor 1G tot circa 275 m
• OM2 multimode 50/125 µm geschikt voor 1G tot circa 550 m
• Zirconia ferrule keramische precisiehuls voor exacte centrering van glasvezelkernen
• High Density (HD) hoge poortdichtheid binnen een 19 inch rackomgeving

Algemene uitleg over glasvezel-adapterpanelen
• Adapterpanelen worden toegepast om glasvezelverbindingen overzichtelijk te organiseren binnen patchkasten
• Modulaire opbouw maakt uitbreiding en onderhoud eenvoudig
• 19 inch montage is de standaard voor professionele netwerk- en telecominstallaties
