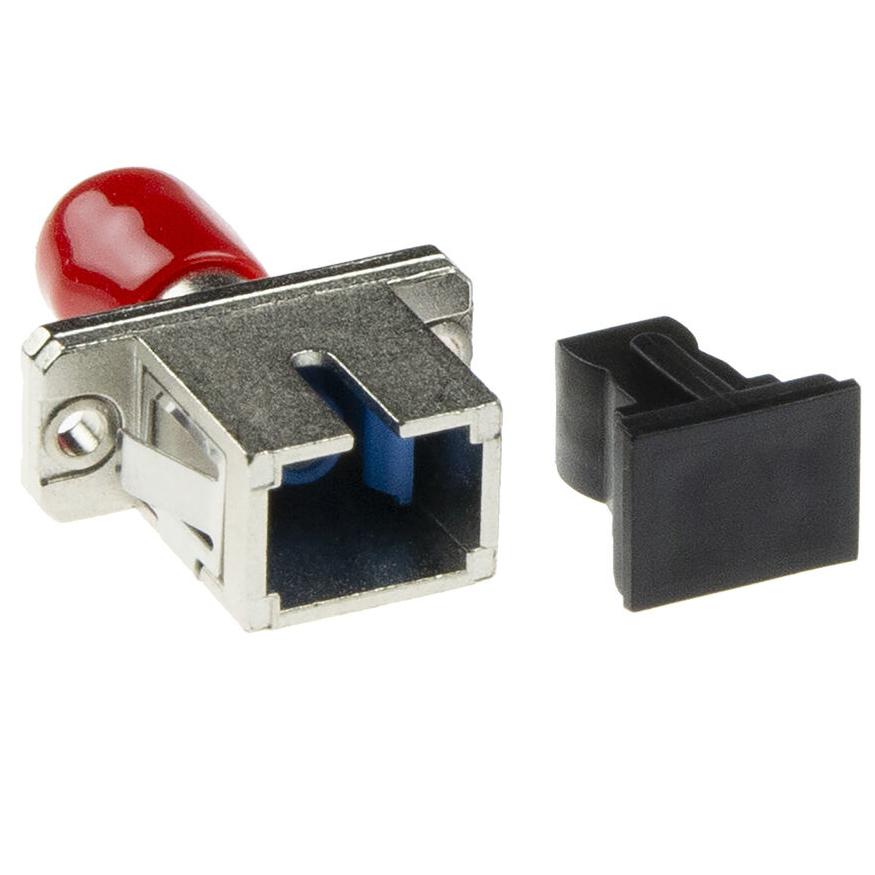

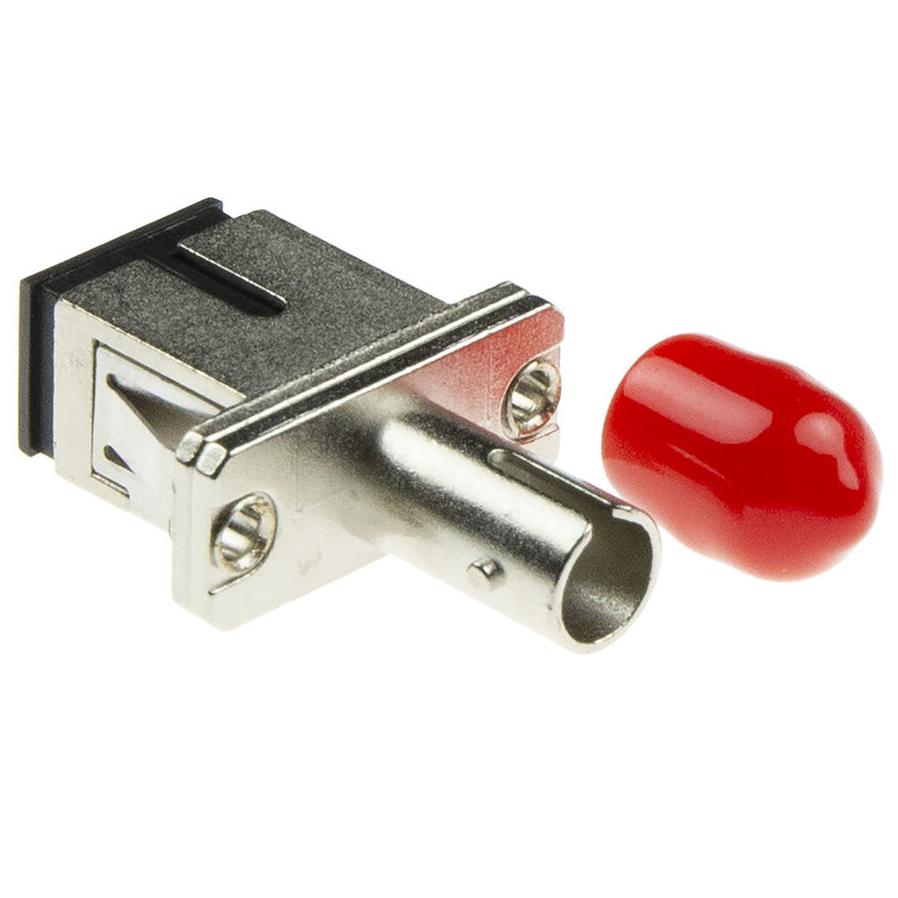

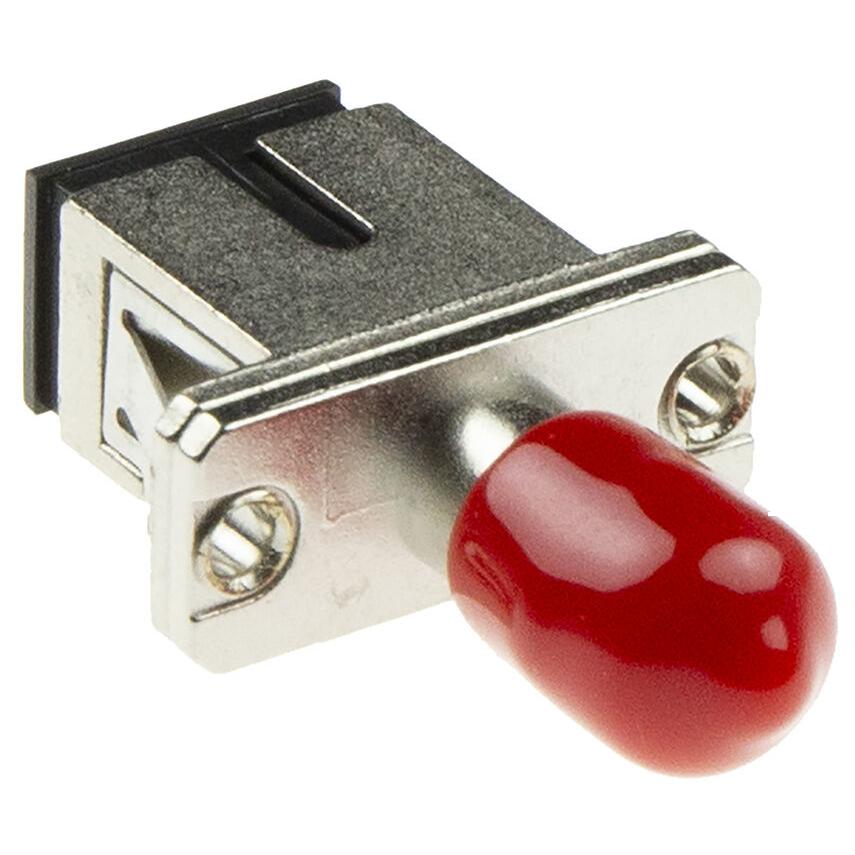

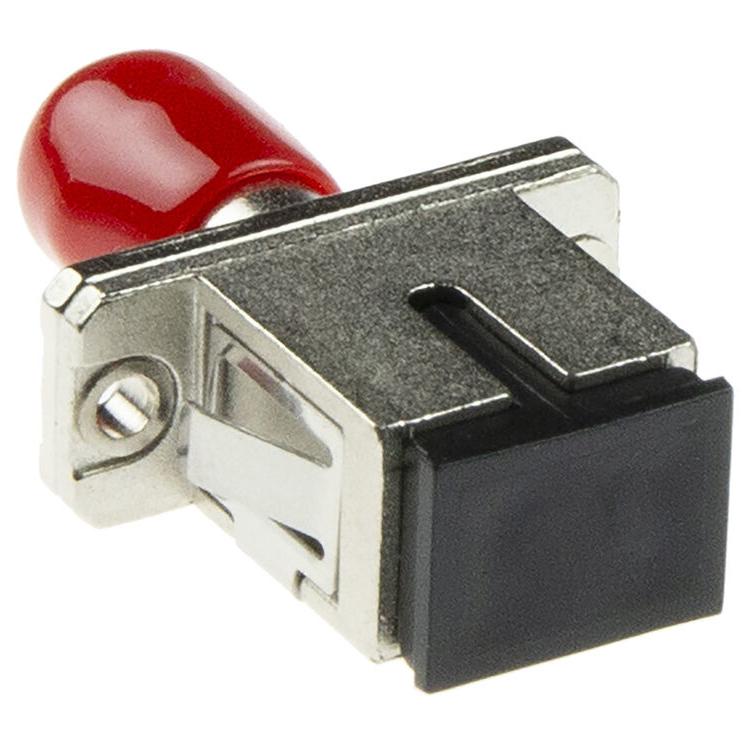

SC - ST simplex adapter

Deze glasvezel adapter is bedoeld voor het koppelen van twee glasvezel patchkabels binnen een gestructureerde bekabelingsomgeving volgens ISO/IEC 11801.
De adapter is uitgevoerd als een simplex koppeling met een SC connectorinterface aan de ene zijde en een ST connectorinterface aan de andere zijde.
De aansluiting betreft een SC-ST glasvezelverbinding en is geschikt voor zowel singlemode als multimode toepassingen.
De geïntegreerde uitlijnhuls van zirconiumdioxide ondersteunt nauwkeurige centrering van de ferrules.

Specificaties
• Type glasvezel adapter
• Uitvoering simplex
• Connector zijde 1 SC female
• Connector zijde 2 ST female
• Vezeltype singlemode en multimode glasvezel
• Maximale invoegdemping (IL max.) 0,2 dB
• Gemiddelde invoegdemping (IL avg.) 0,1 dB
• Materiaal huls zirconiumdioxide
• Materiaal behuizing kunststof
• Kleur blauw

IEC-normen
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61754-2 definitie van ST-connectorinterface
• IEC 60793 algemene specificatie van optische vezels

EN-normen
• EN 61754-4 Europese adoptie van SC-connectorinterface
• EN 61754-2 Europese adoptie van ST-connectorinterface
• EN 60793 Europese adoptie van optische vezelspecificaties

Uitleg van termen
• SC-ST glasvezelverbinding met aan één zijde een SC-connector en aan de andere zijde een ST-connector
• Simplex één glasvezelverbinding voor transmissie in één richting per vezelpad
• Singlemode glasvezeltype met zeer kleine kern voor transmissie over lange afstanden
• Multimode glasvezeltype waarbij meerdere lichtmodi door de kern worden geleid voor kortere afstanden
• Zirconiumdioxide huls keramische centreerhuls met hoge maatvastheid voor nauwkeurige uitlijning
• Invoegdemping optisch vermogensverlies veroorzaakt door de koppeling tussen twee connectoren
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm geschikt tot circa 275 m bij 1 Gb en ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm geschikt tot circa 550 m bij 1 Gb en ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt tot circa 300 m bij 10 Gb, circa 100 m bij 40 Gb en circa 100 m bij 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb
• OM5 wideband multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb, ontworpen voor transmissie over meerdere korte golflengtes binnen één vezel volgens SWDM
