Mini PCIe I/O PCIe

Deze uitbreidingskaart is bedoeld voor het toevoegen van extra interne SATA-aansluitingen aan een systeem via een Mini PCIe-slot.

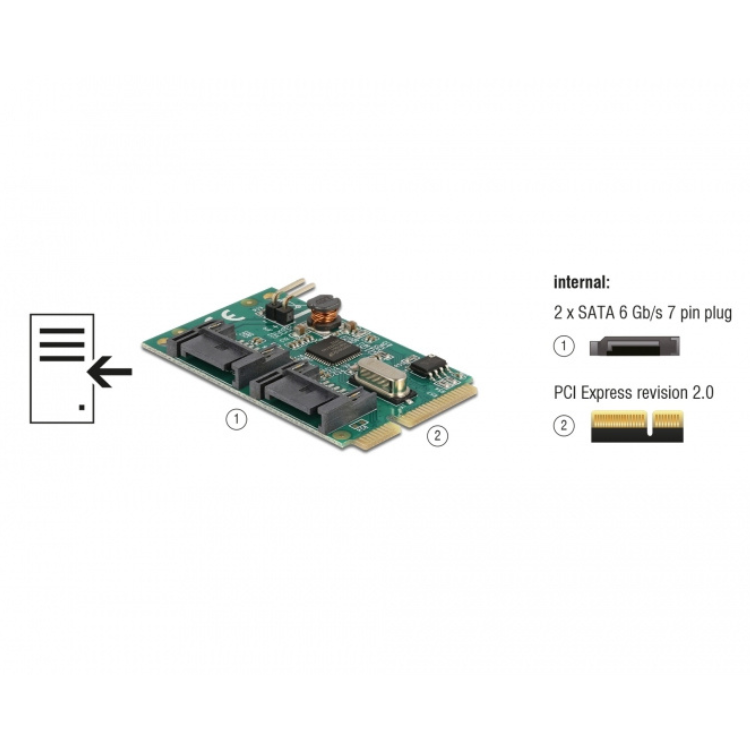

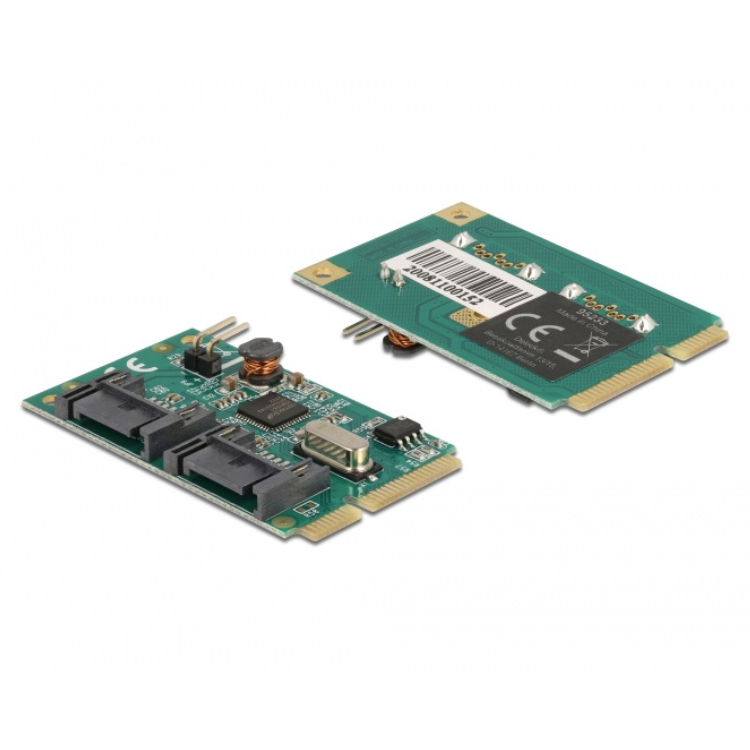

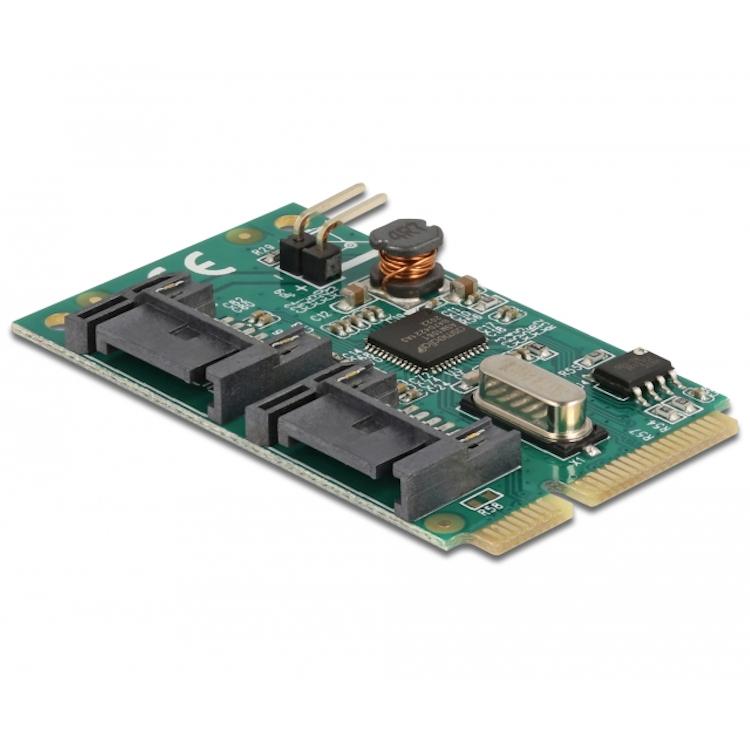

De Mini PCIe-module wordt geplaatst in een vrij Mini PCIe-slot met PCI Express-interface en voegt twee interne SATA 6 Gb/s-aansluitingen toe. Hiermee kunnen interne opslagapparaten zoals SATA-harde schijven of SSD’s worden aangesloten. De module is gebaseerd op een PCIe 2.0-interface en ondersteunt geavanceerde SATA-functies voor gegevensoverdracht en schijfbeheer.

Specificaties
• Interface: Mini PCIe (PCI Express Rev. 2.0)
• Interne aansluitingen: 2 × SATA 6 Gb/s (7-pins)
• Extra aansluiting: Pin header voor PWR LED (activiteitsindicatie)
• Chipset: Asmedia ASM1061
• Gegevensoverdracht SATA: tot 6 Gb/s
• Gegevensoverdracht PCI Express: tot 5 Gb/s
• Ondersteuning: NCQ, SATA AHCI, SATA Port Multiplier

Systeemvereisten
• Besturingssysteem: Linux Kernel 3.7 of hoger, Windows Vista / 7 / 8.1 / 10 (32/64-bit afhankelijk van versie)
• Hardware: Moederbord met vrij Mini PCIe-slot met PCIe-interface

Inhoud verpakking
• Mini PCIe-module
• Driver-cd
• Handleiding

Toelichting gebruikte termen
Mini PCIe: Compacte interne uitbreidingsinterface voor randapparatuur in pc’s en embedded systemen.
SATA 6 Gb/s: Serial ATA-standaard met een maximale gegevensoverdrachtsnelheid van 6 gigabit per seconde.
NCQ: Native Command Queuing, techniek voor efficiëntere verwerking van lees- en schrijfbewerkingen op opslagmedia.
AHCI: Advanced Host Controller Interface voor SATA-functies zoals hot-plugging en NCQ.
SATA Port Multiplier: Functie waarmee meerdere SATA-apparaten via één SATA-poort kunnen worden aangestuurd.
