Seriële RS232-adapter

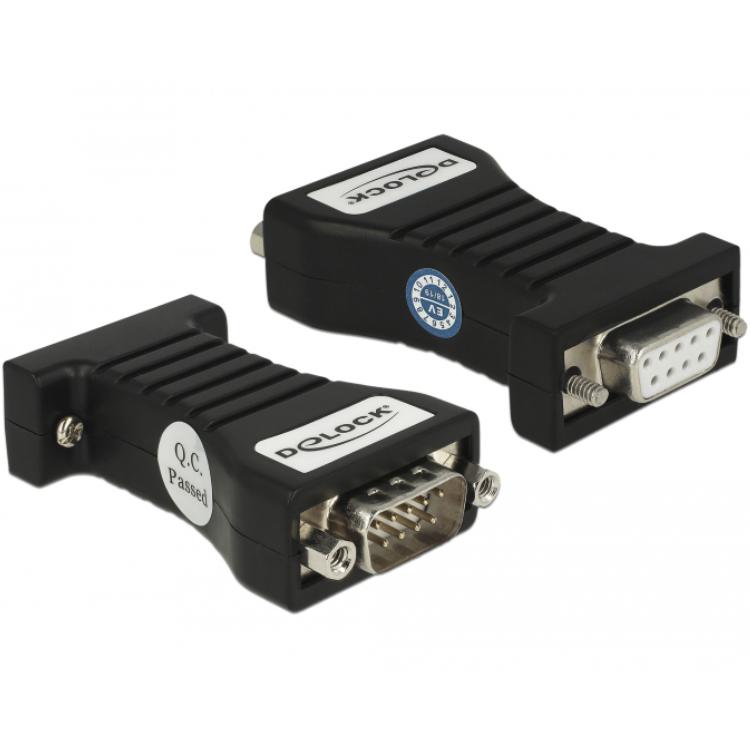

Deze RS232 galvanische isolator wordt gebruikt om twee apparaten met een seriële RS232 verbinding met elkaar te koppelen terwijl de elektrische circuits volledig van elkaar gescheiden blijven. De isolator beschikt over een 9-polige D-Sub female connector (DB9) aan de ene zijde en een 9-polige D-Sub male connector (DB9) aan de andere zijde, waardoor deze direct tussen twee RS232 interfaces kan worden geplaatst.
De isolator beschermt aangesloten apparaten zoals computers, industriële machines, controllers en meetapparatuur tegen elektrostatische ontlading (ESD), elektromagnetische storingen en spanningspieken. Door de galvanische isolatie blijven de elektrische circuits van beide apparaten gescheiden, waardoor storingen zoals aardlussen (ground loops) worden voorkomen.
De isolator ondersteunt asynchrone seriële communicatie en full-duplex datatransmissie. De gegevensoverdracht verloopt via de RS232 signaallijnen TXD, RXD, RTS, CTS en GND. Het apparaat werkt zonder externe voeding en wordt gevoed via de RS232 signaallijnen TXD, RTS of DTR. De maximale isolatiespanning bedraagt 2500 VRMS piekspanning.

Specificaties
Type product: RS232 galvanische isolator
Aansluiting 1: D-Sub 9 female (DB9) met schroeven
Aansluiting 2: D-Sub 9 male (DB9) met moeren
Interface: RS232
Communicatie: asynchroon, full-duplex
Overdrachtsnelheid: 300 bps tot 19200 bps

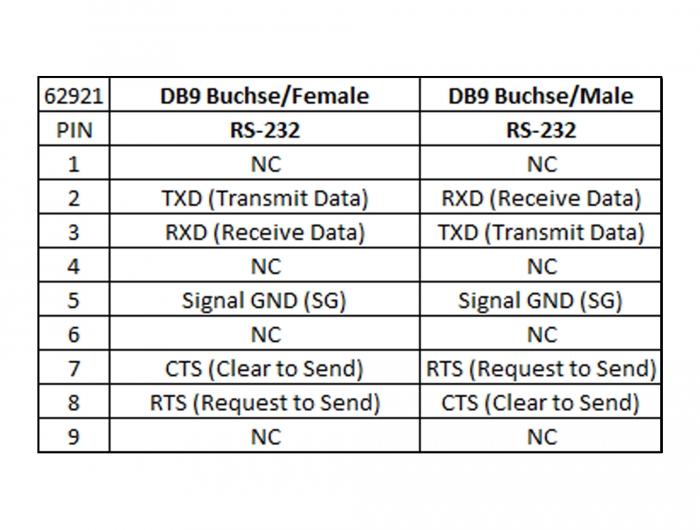

Ondersteunde RS232 signalen: TXD, RXD, RTS, CTS, GND
Isolatiespanning: 2500 VRMS piekspanning of 500 VDC
ESD bescherming: ±3 kV op alle signaallijnen
Voeding: via RS232 bus (TXD, RTS of DTR)
Externe voeding nodig: nee
Bedrijfstemperatuur: -40 °C tot 80 °C
Relatieve luchtvochtigheid: 5 – 95 % (niet condenserend)
Materiaal behuizing: kunststof
Kleur: zwart
Afmetingen: circa 63 × 33 × 17 mm
Aantal: per stuk

Gebruikte termen
RS232: een seriële communicatiestandaard die wordt gebruikt voor gegevensoverdracht tussen computers en randapparatuur via een seriële verbinding.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data-interfaces en signaalverbindingen.
DB9 connector: een 9-polige D-Sub connector die veel wordt toegepast voor RS232 communicatie tussen computers, industriële apparatuur en meetinstrumenten.
Galvanische isolatie: een methode waarbij twee elektrische circuits volledig van elkaar gescheiden blijven zodat er geen directe elektrische verbinding bestaat tussen beide circuits.
Ground loop (aardlus): een ongewenste elektrische stroom die ontstaat wanneer meerdere apparaten via verschillende aardpunten met elkaar verbonden zijn.
ESD (Electrostatic Discharge): een plotselinge elektrische ontlading veroorzaakt door statische elektriciteit die elektronische apparatuur kan beschadigen.
Asynchrone communicatie: een seriële communicatiemethode waarbij gegevens worden verzonden zonder gedeelde kloksignalen tussen zender en ontvanger.
Full-duplex communicatie: een communicatiemethode waarbij gegevens gelijktijdig kunnen worden verzonden en ontvangen.
Bus-voeding: een voedingsmethode waarbij een apparaat zijn energie rechtstreeks ontvangt via de signaallijnen van een interface in plaats van via een aparte voedingsadapter.
Spanningsisolatie: de maximale spanning die twee elektrisch gescheiden circuits veilig van elkaar scheidt.

Algemene uitleg van seriële RS232 interfaces
RS232 interfaces worden gebruikt om computers, industriële systemen en meetapparatuur met elkaar te verbinden via seriële communicatie. De gegevens worden hierbij bit voor bit verzonden via afzonderlijke signaallijnen.
RS232 verbindingen worden toegepast bij PLC-systemen, industriële machines, configuratiepoorten van netwerkapparatuur, meetinstrumenten en oudere computersystemen.

RS232 signaallijnen
TXD (Transmit Data): lijn voor het verzenden van gegevens.
RXD (Receive Data): lijn voor het ontvangen van gegevens.
RTS (Request To Send): besturingssignaal dat aangeeft dat een apparaat data wil verzenden.
CTS (Clear To Send): signaal dat bevestigt dat data kan worden verzonden.
GND (Ground): referentieaarde voor elektrische signalen binnen de verbinding.
