Pin header

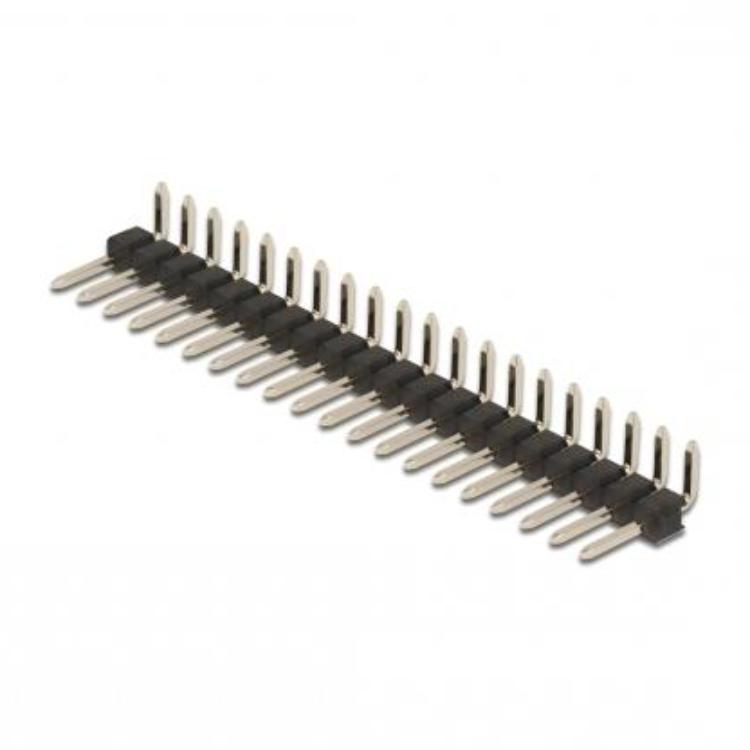

Deze pin header van Delock wordt gebruikt voor het maken van elektrische verbindingen tussen printplaten. De connector maakt het mogelijk om modules of PCB’s onderling te koppelen binnen elektronische toepassingen. De pin header is uitgevoerd als 20-pins, enkelrijige, haakse connector met een pitch van 2.54 mm. Dankzij de goudgeplateerde contacten wordt een betrouwbare en duurzame verbinding gerealiseerd met lage contactweerstand.

Specificaties
Type product: pin header connector
Merk: Delock
Aantal pinnen: 20
Uitvoering: enkelrijig, haaks (angled)
Pitch: 2.54 mm
Contactweerstand: 20 mΩ
Isolatieweerstand: ≥ 1000 MΩ
Doorslagspanning: 500 V AC / DC
Bedrijfstemperatuur: -40 °C tot 105 °C
Verwerkingstemperatuur: 230 °C (30–60 s)
Contactmateriaal: goudgeplateerd
Materiaal behuizing: polyester UL 94V-0
Afmetingen: 50.8 × 10.4 × 2.5 mm
Montage: doorvoermontage (THT)
Aantal: 5 stuks
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
PCB verbinding: koppelen van printplaten en modules.
Elektronica: inzetbaar in standaard schakelingen en ontwerpen.
Embedded systemen: gebruik in microcontroller- en hardwareprojecten.
Prototyping: geschikt voor ontwikkeling en testopstellingen.

Toelichting op technische termen
Pin header: connector met metalen pinnen voor verbinding op printplaten.
Pitch: afstand tussen de pinnen, bepalend voor compatibiliteit.
Haaks: pinnen onder een hoek geplaatst voor montage langs de printplaat.
THT: through-hole techniek voor montage door de printplaat.
Contactweerstand: weerstand van de elektrische verbinding tussen contacten.
Isolatieweerstand: weerstand tegen lekstroom tussen geleiders.
UL 94V-0: brandvertragende classificatie voor kunststoffen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Compatibiliteit: controleer juiste pitch (2.54 mm).
Montage: geschikt voor solderen op printplaten.
Gebruik: bedoeld voor elektronische toepassingen.
Verwerking: let op maximale soldeertemperatuur.
