Pin header naar USB A bracket

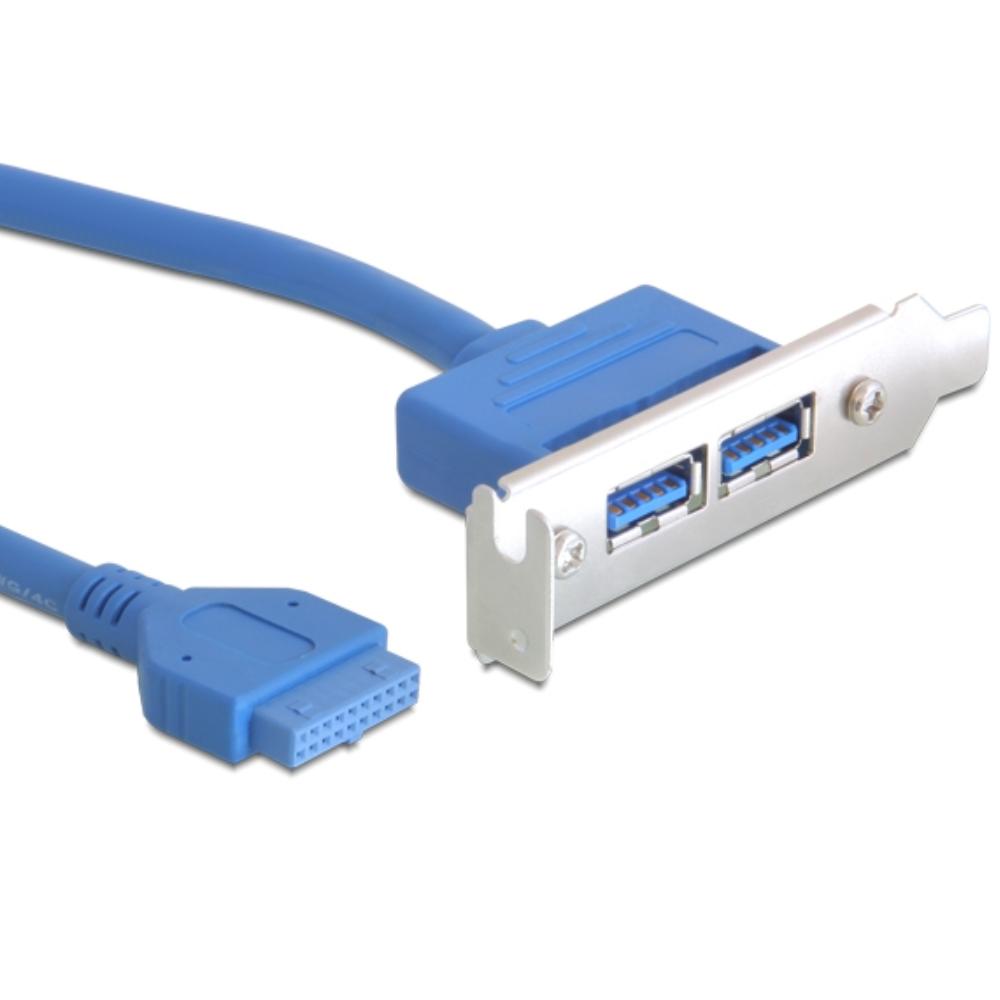

Deze USB slot bracket van Delock wordt gebruikt voor het toevoegen van twee externe USB 3.2 Gen 1 poorten aan een computer via een interne USB header. De bracket maakt het mogelijk om interne USB-aansluitingen naar buiten te leiden. De bracket is uitgevoerd in low profile formaat en is geschikt voor compacte systemen zoals Mini-PC’s. De verbinding met het moederbord verloopt via een 19-pins USB 3.2 Gen 1 pin header en biedt twee externe USB-A aansluitingen met hoge datasnelheid.

Specificaties
Type product: USB 3.2 Gen 1 slot bracket
Merk: Delock
Aansluiting 1: USB 3.2 Gen 1 pin header female (19-pin, intern)
Aansluiting 2: 2 x USB-A female (extern)
USB-versie: USB 3.2 Gen 1
Datasnelheid: tot 5 Gbit/s
Pitch: 2.00 mm
Kabellengte: 40 cm
Aders: 30 AWG (data), 28 AWG (voeding)
Kabeldiameter: 7 mm
Schroefdraad: #4-40 UNC
Formaat: low profile
Kleur kabel: blauw
Montage: PCI slot (bracket)
Aantal: per stuk
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

Toepassingen
Uitbreiding: toevoegen van externe USB 3.x poorten.
Mini-PC: geschikt voor compacte systemen met low profile slots.
Randapparatuur: aansluiten van opslag, hubs en accessoires.
Intern naar extern: doorvoeren van interne USB naar buitenzijde.

Toelichting op technische termen
USB 3.2 Gen 1: standaard met datasnelheden tot 5 Gbit/s.
Pin header: interne aansluiting op het moederbord voor USB-poorten.
Low profile: lage bracket geschikt voor compacte behuizingen.
AWG: maat voor de dikte van elektrische geleiders.
#4-40 UNC: standaard schroefdraad voor montage in PC-behuizingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Compatibiliteit: vereist een vrije USB 3.2 Gen 1 header op het moederbord.
Installatie: correcte aansluiting van de pin header controleren.
Gebruik: geschikt voor interne montage in PC-behuizing.
Behuizing: alleen geschikt voor systemen met low profile slot.
