Parallel koppelstuk

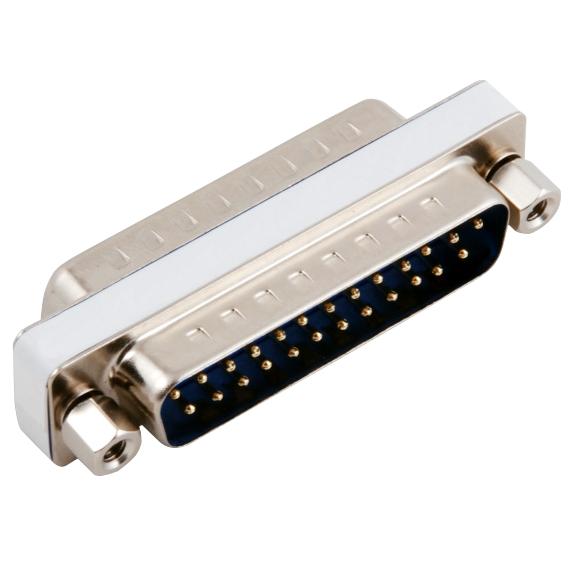

Deze D-Sub gender changer wordt gebruikt voor het aanpassen van een 25-polige D-Sub aansluiting. Met deze adapter kan het geslacht van een connector worden gewijzigd, bijvoorbeeld om twee kabels met een female aansluiting met elkaar te verbinden.
De adapter is voorzien van twee 25-polige D-Sub male connectoren. Hierdoor kan een female aansluiting worden omgezet naar een male aansluiting of kunnen kabels met dezelfde connector worden gekoppeld.
De connector is afgeschermd, waardoor elektromagnetische storingen worden verminderd en een stabiele signaaloverdracht mogelijk blijft.
Dit type adapter wordt vaak toegepast bij seriële en parallelle data-aansluitingen op computers, printers en industriële apparatuur.

Specificaties
Type product: D-Sub gender changer
Connector 1: 25-polige D-Sub male
Connector 2: 25-polige D-Sub male
Interface: seriële / parallelle verbinding
Afscherming: ja
Aantal: per stuk

Gebruikte termen
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data-interfaces zoals seriële en parallelle verbindingen.
DB25 connector: een 25-polige D-Sub connector die wordt gebruikt bij seriële communicatie en parallelle printerinterfaces.
Gender changer: een adapter die het geslacht van een connector verandert, bijvoorbeeld van female naar male.




Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB25 kabels, parallelle printerkabels en IEEE 1284 kabels.

Uitleg seriële en parallelle kabeltypen
RS232 kabel: een seriële kabel die wordt gebruikt voor communicatie volgens de RS232 standaard. Hierbij worden gegevens bit voor bit verzonden via één datalijn. RS232 verbindingen worden veel toegepast bij industriële apparatuur, PLC-systemen, meetapparatuur, modems en configuratiepoorten van netwerkapparatuur.
Seriële kabel: een kabeltype waarbij data via een seriële verbinding wordt verzonden. In tegenstelling tot parallelle communicatie wordt data hierbij bit voor bit verstuurd via één datakanaal. Seriële kabels worden vaak gebruikt bij RS232 communicatie en maken gebruik van D-Sub connectoren zoals DB9 of DB25.
DB9 kabel: een seriële kabel met een 9-polige D-Sub connector (DB9). Deze connector wordt vaak gebruikt bij RS232 communicatie tussen computers, industriële apparatuur en netwerkapparatuur.
DB25 kabel: een kabel met een 25-polige D-Sub connector (DB25). Deze connector werd toegepast voor zowel seriële RS232 communicatie als parallelle printerinterfaces op oudere computers en apparatuur.
Parallel printerkabel: een kabel die wordt gebruikt om printers en randapparatuur aan te sluiten via een parallelle interface. Parallelle verbindingen verzenden meerdere bits tegelijk via meerdere datalijnen.
IEEE 1284 kabel: een standaard voor parallelle printercommunicatie. Deze kabels gebruiken meestal een DB25 connector aan de computerzijde en een 36-pins Centronics connector aan de printerzijde.

Connector types
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data- en videosignalen.
DB9 (9-polig): een veelgebruikte D-Sub connector voor seriële RS232 communicatie.
DB25 (25-polig): een D-Sub connector die werd gebruikt voor zowel parallelle printerinterfaces als seriële communicatie.
Centronics 36-pins: een printerconnector die meestal aan de printerzijde van een parallelle kabel wordt gebruikt.
Mini-Centronics: een compacte variant van de Centronics connector die wordt toegepast bij bepaalde printers en randapparatuur.

Interface protocollen
RS232: een seriële communicatiestandaard voor gegevensoverdracht tussen computers en randapparatuur.
SPP (Standard Parallel Port): de oorspronkelijke parallelle printermodus voor basiscommunicatie tussen computer en printer.
EPP (Enhanced Parallel Port): een snellere parallelle communicatiemodus voor apparaten die hogere datasnelheden vereisen.
ECP (Extended Capabilities Port): een geavanceerde parallelle communicatiemodus met datacompressie en bidirectionele communicatie.
