XLR kabel

Deze XLR kabel is bedoeld voor het verbinden van professionele audioapparatuur zoals microfoons, mengpanelen, audio-interfaces en versterkers met een 3-polige XLR aansluiting. De kabel transporteert een gebalanceerd audiosignaal, waardoor elektromagnetische storingen en ruis tijdens signaaloverdracht sterk worden verminderd.

Een gebalanceerde XLR-verbinding gebruikt drie geleiders: pin 1 (aarde / afscherming), pin 2 (positief signaal) en pin 3 (negatief signaal). Het negatieve signaal is identiek aan het positieve signaal maar in tegengestelde fase. In de ontvangende apparatuur worden beide signalen gecombineerd waardoor storingen die onderweg zijn opgepikt worden opgeheven. Hierdoor blijft het audiosignaal stabiel en ruisarm.

De kabel is opgebouwd met een binnengeleiderconstructie (0,12 mm × 20) × 2 en voorzien van een gevlochten afscherming (0,12 mm × 96). Deze combinatie zorgt voor een flexibele kabel met stabiele signaaloverdracht en bescherming tegen elektromagnetische interferentie van bijvoorbeeld stroomkabels en verlichting.

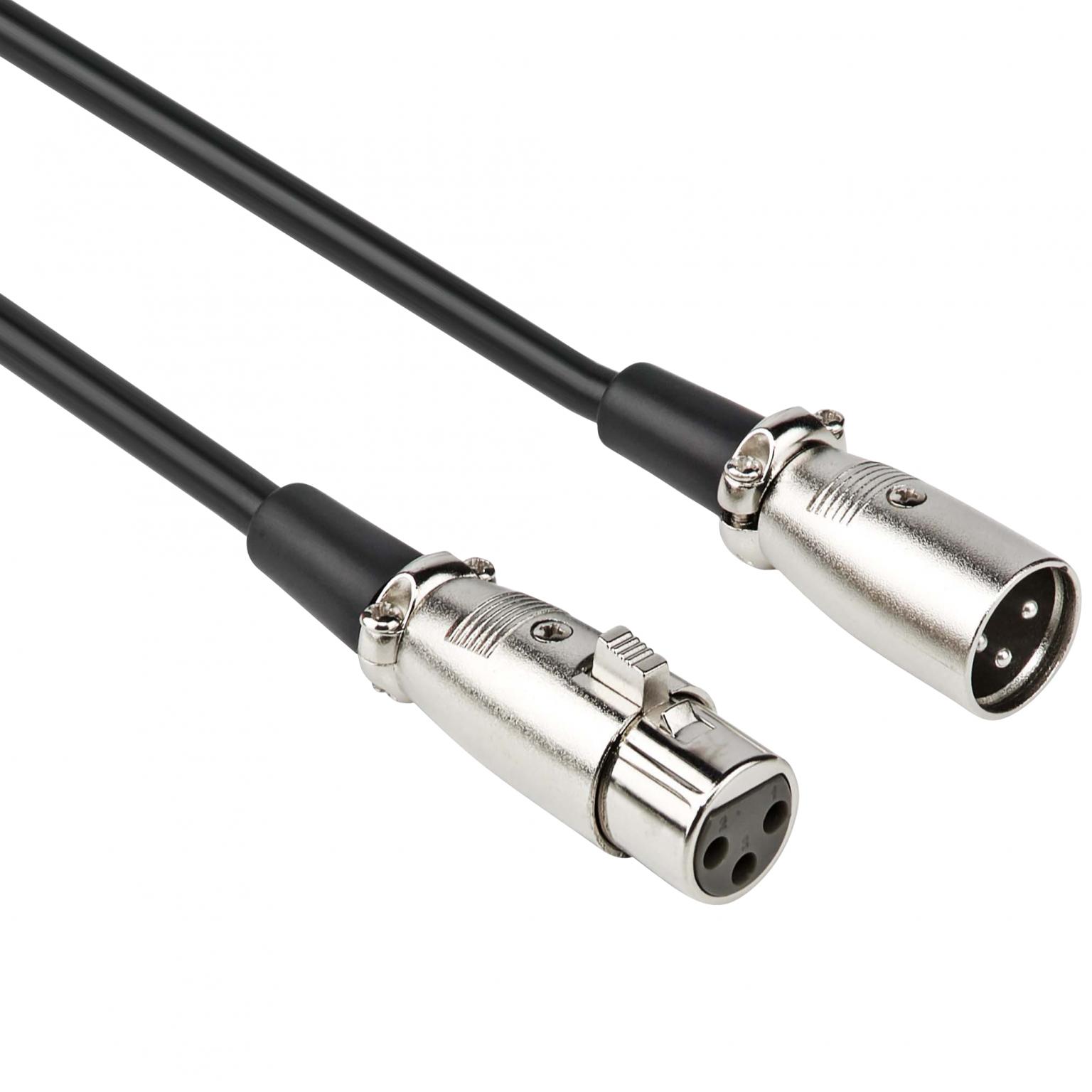

De connectoren zijn uitgevoerd met een metalen XLR-behuizing en voorzien van een interne trekontlasting. Hierdoor blijft mechanische belasting op de kabel beperkt en blijven de soldeerpunten beschermd. De kabel heeft een buitendiameter van circa 6,5 mm, wat zorgt voor een goede balans tussen flexibiliteit en mechanische bescherming van de interne geleiders. Aan de uiteinden bevindt zich een XLR male connector en een XLR female connector met vergrendelmechanisme.

Specificaties
Merk: ALLTEQ
Type kabel: XLR audiokabel
Uitvoering: gebalanceerd mono
Versie: 3-polig
Connector 1: XLR male
Connector 2: XLR female
Buitendiameter kabel: ca. 6,5 mm
Binnengeleider: (0,12 mm × 20) × 2
Type afscherming: gevlochten afscherming (0,12 mm × 96)
Connectorbehuizing: metaal
Kabelmantel: PVC
Kleur: zwart

Toepassingen
• Microfoons aansluiten op mengpanelen
• Verbinding tussen mengpaneel en versterker
• Professionele PA-installaties
• Studio-opnames en audioproductie
• Live optredens en podiuminstallaties
