USB A frontpaneel – 4 poorten

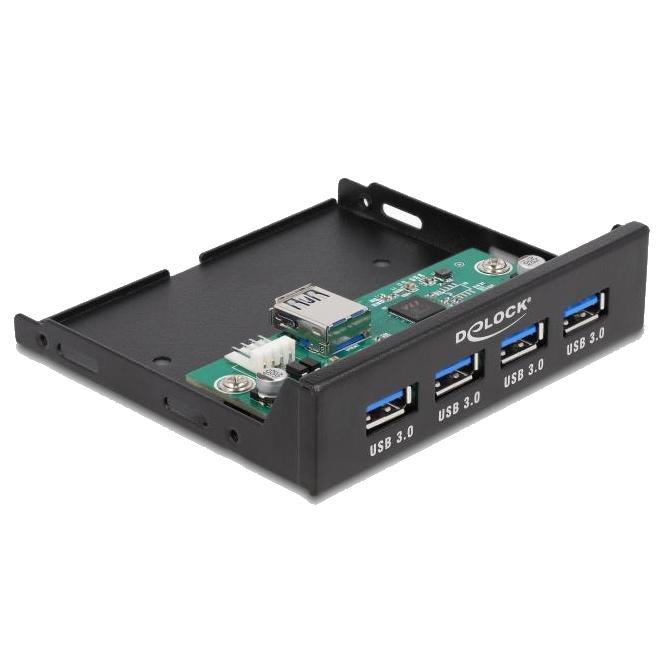

Deze 3.5 inch USB 3.2 Gen 1 hub met 4 x USB Type-A poorten van DELOCK wordt gebruikt voor het uitbreiden van één interne USB-aansluiting naar meerdere gelijktijdig bruikbare externe USB-poorten aan de voorzijde van een computer. Hierdoor kunnen meerdere USB-apparaten eenvoudig worden aangesloten zonder toegang tot de achterzijde van de pc. De hub wordt geplaatst in een vrije 3.5 inch bay van de computerbehuizing en functioneert als een actieve USB hub, waarbij alle aangesloten apparaten gelijktijdig actief zijn. Dit maakt het mogelijk om randapparaten zoals opslagmedia, kaartlezers en accessoires parallel te gebruiken via één interne aansluiting.

Het paneel beschikt over 4 USB Type-A poorten aan de voorzijde en wordt intern verbonden via een combinatie van een USB Type-A aansluiting en een 19-pins USB header kabel richting het moederbord. Voor stabiele werking wordt extra voeding geleverd via een 4-pins aansluiting met SATA-adapter. De hub ondersteunt USB 3.2 Gen 1 met een maximale gegevensoverdrachtsnelheid tot 5 Gbit per seconde. De beschikbare bandbreedte wordt verdeeld over de aangesloten poorten. De constructie bestaat uit een metalen 3.5 inch frame voor stabiele montage in de computerbehuizing.

Specificaties
Type product: 3.5 inch USB hub frontpanel
Merk: DELOCK
Aantal poorten: 4
Aansluitingen extern: 4 x USB Type-A female
Aansluitingen intern: 1 x USB Type-A female, 1 x 19-pins USB header (via kabel)
USB standaard: USB 3.2 Gen 1
Overdrachtsnelheid: max. 5 Gbit/s
Chipset: VIA VL817
Kabellengte USB: 74 centimeter
Kabellengte voeding: 17 centimeter
Voeding: 4-pins aansluiting met SATA-adapter
Constructie: actieve hub
Montage: 3.5 inch bay in computerbehuizing
Behuizing: metaal
Functionaliteit: Hot Swap en Plug & Play
Afmetingen: 102 x 95 x 26 millimeter
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE

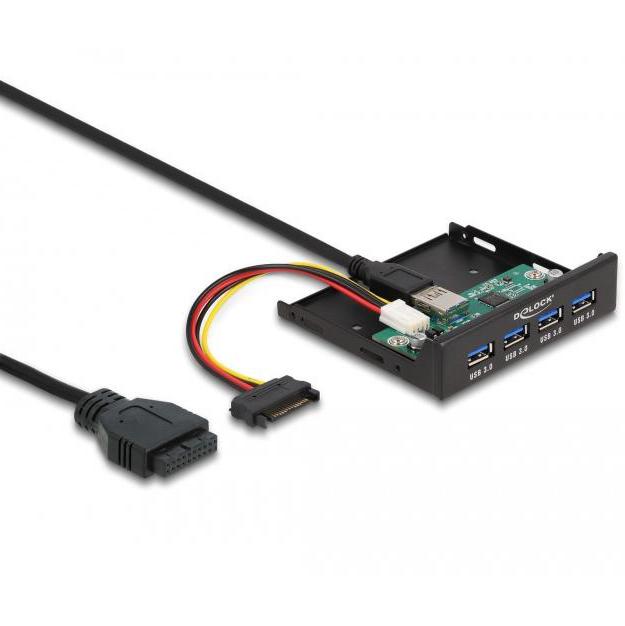

Inhoud van de verpakking
Paneel: 3.5 inch USB hub
Kabel: USB Type-A male naar 19-pins USB header female kabel
Kabel: 4-pins female naar SATA 15-pins voedingskabel
Montage: bevestigingsschroeven
Documentatie: gebruikershandleiding


Toepassingen
PC-builds: uitbreiden van USB-poorten aan de voorzijde van de behuizing.
Werkplekken: eenvoudig aansluiten van meerdere USB-apparaten.
Opslag: gelijktijdig gebruik van externe opslagmedia.
Upgrade: toevoegen van extra USB-poorten zonder externe hubs.
Service: snelle toegang tot USB-aansluitingen voor onderhoud en installatie.


Toelichting op technische termen
USB hub: actieve verdeler die één USB-verbinding omzet naar meerdere gelijktijdig bruikbare poorten, waarbij interne controllers dataverkeer en stroom beheren.
Actieve hub: hub met externe voeding, waardoor voldoende stroom beschikbaar is voor meerdere aangesloten apparaten.
USB 3.2 Gen 1: USB-standaard (voorheen USB 3.0) met een maximale snelheid van 5 Gbit/s.
19-pins USB header: interne aansluiting op het moederbord voor USB 3.0 signalen.
USB Type-A intern: alternatieve interne aansluiting via standaard USB-poort op het moederbord.
4-pins voeding: voedingsaansluiting vanuit de voedingseenheid, vaak gebruikt in oudere systemen.
SATA-adapter: omzetting van SATA-voeding naar 4-pins aansluiting voor compatibiliteit.
Bandbreedte delen: totale datasnelheid wordt verdeeld over alle actieve USB-poorten.
Backward compatibility: ondersteuning voor oudere USB-standaarden zoals USB 2.0 en 1.1.
Chipset (VIA VL817): controllerchip die dataverkeer verdeelt en compatibiliteit waarborgt.
Hot Swap: mogelijkheid om USB-apparaten aan te sluiten zonder het systeem uit te schakelen.
Plug & Play: automatische herkenning en configuratie zonder installatie van drivers.
Frontpanel: module voor montage in de voorkant van de computerbehuizing.
3.5 inch bay: gestandaardiseerde inbouwruimte voor uitbreidingsmodules.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en gebruik.
RoHS: beperking van gevaarlijke stoffen in materialen.
REACH: regelgeving voor veilige toepassing van chemische stoffen.
WEEE: richtlijn voor verwerking en recycling van elektronische producten.


Belangrijke aandachtspunten
Gelijktijdig gebruik: alle poorten zijn tegelijk actief.
Bandbreedte: snelheid wordt gedeeld tussen aangesloten apparaten.
Voeding: extra voeding vereist voor stabiele werking.
Compatibiliteit: vereist interne USB-aansluiting (header of Type-A).
Montage: alleen geschikt voor 3.5 inch bays.
Functionaliteit: hub-functionaliteit; geen passieve doorvoer.
