USB A + C frontpaneel – 3 poorten

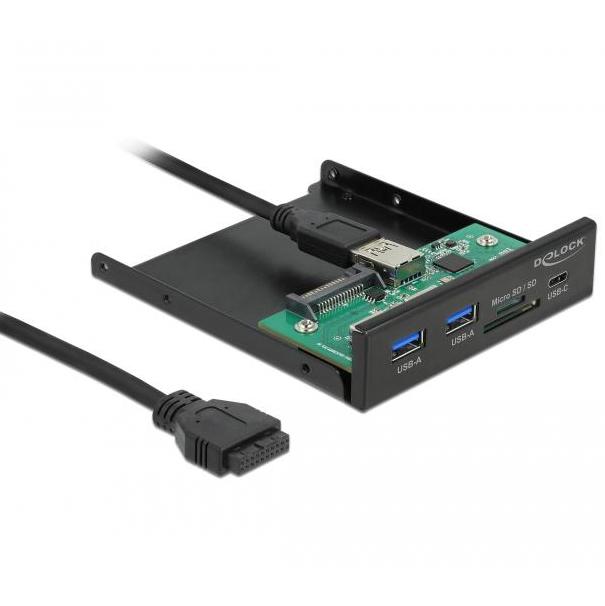

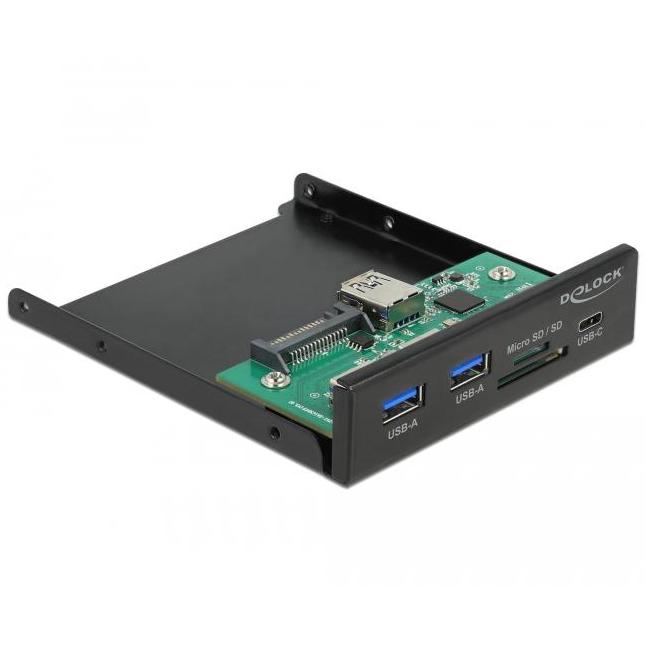

Deze 3.5 inch USB 3.2 Gen 1 hub met 1 x USB Type-C™, 2 x USB Type-A en SD / Micro SD kaartlezer van DELOCK wordt gebruikt voor het uitbreiden van een interne USB-aansluiting naar meerdere gelijktijdig bruikbare USB-poorten en geheugenkaartsloten aan de voorzijde van een computer. Hierdoor kunnen USB-apparaten en geheugenkaarten eenvoudig worden aangesloten zonder toegang tot de achterzijde van de pc. De hub wordt geplaatst in een vrije 3.5 inch bay van de computerbehuizing en functioneert als een actieve USB hub met geïntegreerde kaartlezer, waarbij alle aangesloten apparaten gelijktijdig actief zijn. Dit maakt het mogelijk om randapparaten en opslagmedia parallel te gebruiken via één interne aansluiting.

Het paneel beschikt over 1 USB Type-C™ poort, 2 USB Type-A poorten en een SD en Micro SD kaartslot. De verbinding met het moederbord gebeurt via een 19-pins USB 3.0 header, terwijl een SATA 15-pins aansluiting zorgt voor stabiele stroomvoorziening. De hub ondersteunt USB 3.2 Gen 1 met een maximale gegevensoverdrachtsnelheid tot 5 Gbit per seconde. De beschikbare bandbreedte wordt verdeeld over de USB-poorten en kaartlezer. De constructie bestaat uit een metalen 3.5 inch frame voor stabiele montage in de computerbehuizing.

Specificaties
Type product: 3.5 inch USB hub frontpanel met kaartlezer
Merk: DELOCK
Aantal USB-poorten: 3
Kaartslots: 1 x SD, 1 x Micro SD
Aansluitingen extern: 1 x USB Type-C™ female, 2 x USB Type-A female, SD slot, Micro SD slot
Aansluitingen intern: 1 x 19-pins USB 3.0 header female, 1 x SATA 15-pins voeding
USB standaard: USB 3.2 Gen 1
Overdrachtsnelheid: max. 5 Gbit/s
Ondersteunde snelheden: 5 Gbit/s, 480 Mbit/s, 12 Mbit/s, 1.5 Mbit/s
Chipset: VIA VL817, Genesys Logic GL3224
Kabellengte: 54 centimeter
Voeding: SATA 15-pins (self-powered)
Constructie: actieve hub met geïntegreerde kaartlezer
Montage: 3.5 inch bay in computerbehuizing
Behuizing: metaal
Functionaliteit: Hot Swap en Plug & Play
Afmetingen: niet gespecificeerd
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE


Inhoud van de verpakking
Paneel: 3.5 inch USB hub met kaartlezer
Kabel: 19-pins USB header kabel
Montage: bevestigingsschroeven
Documentatie: gebruikershandleiding


Toepassingen
PC-builds: uitbreiden van USB-poorten en kaartlezer aan de voorzijde.
Fotografie: direct uitlezen van SD- en Micro SD-kaarten.
Werkplekken: aansluiten van USB-apparaten en opslagmedia.
Mobiel gebruik: koppelen van smartphones en geheugenkaarten.
Upgrade: toevoegen van moderne aansluitingen aan bestaande systemen.


Toelichting op technische termen
USB hub: actieve verdeler die één USB-verbinding omzet naar meerdere gelijktijdig bruikbare poorten, waarbij interne controllers dataverkeer en stroom beheren.
Geïntegreerde kaartlezer: module die geheugenkaarten direct uitleest via de USB-interface van het systeem.
Actieve hub: hub met externe voeding via SATA, waardoor stabiele werking en voldoende stroom voor meerdere apparaten mogelijk is.
USB 3.2 Gen 1: USB-standaard (voorheen USB 3.0) met een maximale snelheid van 5 Gbit/s.
USB Type-C™: omkeerbare USB-connector voor moderne apparaten.
USB Type-A: traditionele USB-connector voor randapparatuur.
SD / Micro SD: veelgebruikte opslagformaten voor camera’s, smartphones en andere draagbare apparaten.
UHS-I ondersteuning: hogere snelheidsklasse voor SD-kaarten met verbeterde prestaties.
19-pins USB header: interne aansluiting op het moederbord voor USB 3.0 signalen.
SATA-voeding: voedingsaansluiting vanuit de voedingseenheid (PSU) voor stabiele stroomvoorziening.
Bandbreedte delen: totale datasnelheid wordt verdeeld over alle actieve functies.
Backward compatibility: ondersteuning voor oudere USB-standaarden zoals USB 2.0 en 1.1.
Chipset (VL817 / GL3224): controllerchips voor USB-verdeling en kaartlezerfunctionaliteit.
Hot Swap: mogelijkheid om apparaten aan te sluiten zonder het systeem uit te schakelen.
Plug & Play: automatische herkenning en configuratie zonder installatie van drivers.
Frontpanel: module voor montage in de voorkant van de computerbehuizing.
3.5 inch bay: gestandaardiseerde inbouwruimte voor uitbreidingsmodules.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en gebruik.
RoHS: beperking van gevaarlijke stoffen in materialen.
REACH: regelgeving voor veilige toepassing van chemische stoffen.
WEEE: richtlijn voor verwerking en recycling van elektronische producten.


Belangrijke aandachtspunten
Gelijktijdig gebruik: alle poorten en kaartslots zijn tegelijk actief.
Bandbreedte: snelheid wordt gedeeld tussen USB en kaartlezer.
Voeding: SATA-voeding vereist voor stabiele werking.
Compatibiliteit: vereist een vrije 19-pins USB 3.0 header op het moederbord.
Montage: alleen geschikt voor 3.5 inch bays.
Functionaliteit: hub-functionaliteit met geïntegreerde kaartlezer.
