USB A frontpaneel – 10 poorten

Deze 3.5 inch USB 3.2 Gen 1 hub met 10 x USB Type-A poorten van DELOCK wordt gebruikt voor het uitbreiden van één interne USB-aansluiting naar meerdere gelijktijdig bruikbare externe USB-poorten aan de voorzijde van een computer. Hierdoor kunnen meerdere USB-apparaten eenvoudig worden aangesloten zonder toegang tot de achterzijde van de pc. De hub wordt geplaatst in een vrije 3.5 inch bay van de computerbehuizing en functioneert als een actieve USB hub, waarbij alle aangesloten apparaten gelijktijdig actief zijn. Dit maakt het mogelijk om meerdere randapparaten zoals opslagmedia, kaartlezers en accessoires parallel te gebruiken via één interne aansluiting.

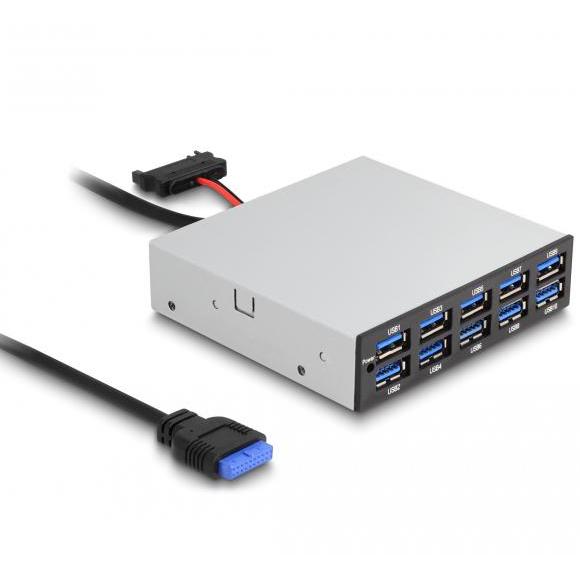

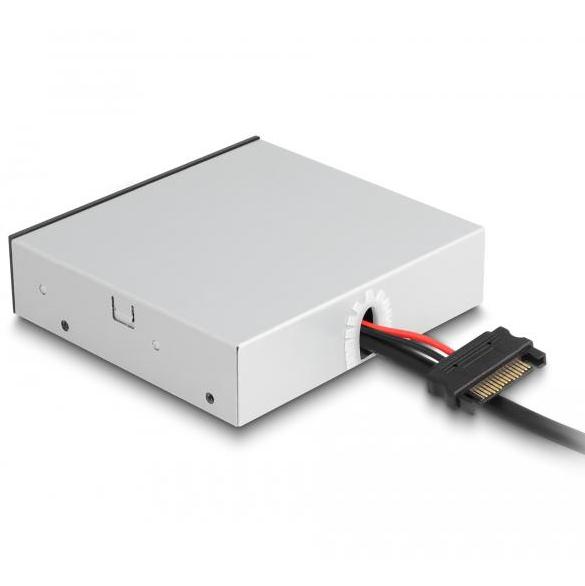

Het paneel beschikt over 10 USB Type-A poorten aan de voorzijde en wordt intern verbonden via een 19-pins USB 3.0 header op het moederbord. Daarnaast wordt een SATA 15-pins voedingsaansluiting gebruikt voor stabiele stroomvoorziening van alle aangesloten apparaten. De hub ondersteunt USB 3.2 Gen 1 met een maximale gegevensoverdrachtsnelheid tot 5 Gbit per seconde. De beschikbare bandbreedte wordt verdeeld over de aangesloten poorten. De constructie bestaat uit een metalen 3.5 inch frame voor stabiele montage in de computerbehuizing.

Specificaties
Type product: 3.5 inch USB hub frontpanel
Merk: DELOCK
Aantal poorten: 10
Aansluitingen extern: 10 x USB Type-A female
Aansluitingen intern: 1 x 19-pins USB 3.0 header female, 1 x SATA 15-pins voeding
USB standaard: USB 3.2 Gen 1
Overdrachtsnelheid: max. 5 Gbit/s
Chipset: VLI VL813
Kabellengte: 54 centimeter
Voeding: SATA 15-pins (self-powered)
Constructie: actieve hub
Montage: 3.5 inch bay in computerbehuizing
Behuizing: metaal
Functionaliteit: Hot Swap en Plug & Play
Afmetingen: niet gespecificeerd
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE


Inhoud van de verpakking
Paneel: 3.5 inch USB hub
Montage: bevestigingsschroeven
Documentatie: gebruikershandleiding


Toepassingen
PC-builds: uitbreiden van USB-poorten aan de voorzijde van de behuizing.
Werkplekken: eenvoudig aansluiten van meerdere USB-apparaten.
Opslag: gelijktijdig gebruik van externe opslagmedia.
Upgrade: toevoegen van extra USB-poorten zonder externe hubs.
Service: snelle toegang tot USB-aansluitingen voor onderhoud en installatie.


Toelichting op technische termen
USB hub: actieve verdeler die één USB-verbinding omzet naar meerdere gelijktijdig bruikbare poorten, waarbij interne controllers dataverkeer en stroom beheren.
Actieve hub: hub met externe voeding (via SATA), waardoor voldoende stroom beschikbaar is voor meerdere aangesloten apparaten.
USB 3.2 Gen 1: USB-standaard (voorheen USB 3.0) met een maximale snelheid van 5 Gbit/s, geschikt voor snelle dataoverdracht.
19-pins USB header: interne aansluiting op het moederbord die USB 3.0 signalen levert voor frontpanelen en uitbreidingen.
SATA-voeding: voedingsaansluiting vanuit de voedingseenheid (PSU) die stabiele stroom levert aan de hub.
Bandbreedte delen: totale datasnelheid wordt verdeeld over alle actieve USB-poorten.
Backward compatibility: ondersteuning voor oudere USB-standaarden zoals USB 2.0 en 1.1.
Chipset (VLI VL813): controllerchip die dataverkeer verdeelt, foutcorrectie uitvoert en compatibiliteit met USB-apparaten waarborgt.
Hot Swap: mogelijkheid om USB-apparaten aan te sluiten of te verwijderen zonder het systeem uit te schakelen.
Plug & Play: automatische herkenning en configuratie zonder installatie van drivers.
Frontpanel: module die in de voorkant van een computerbehuizing wordt geplaatst voor directe toegang tot aansluitingen.
3.5 inch bay: gestandaardiseerde inbouwruimte in pc-behuizingen voor uitbreidingsmodules.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en gebruik.
RoHS: beperking van gevaarlijke stoffen in materialen.
REACH: regelgeving voor veilige toepassing van chemische stoffen.
WEEE: richtlijn voor verwerking en recycling van elektronische producten.


Belangrijke aandachtspunten
Gelijktijdig gebruik: alle poorten zijn tegelijk actief.
Bandbreedte: snelheid wordt gedeeld tussen aangesloten apparaten.
Voeding: SATA-voeding vereist voor stabiele werking.
Compatibiliteit: vereist een vrije 19-pins USB 3.0 header op het moederbord.
Montage: alleen geschikt voor 3.5 inch bays.
Functionaliteit: hub-functionaliteit; geen directe doorvoer zoals passieve panelen.
