USB A frontpaneel - 4 poorten

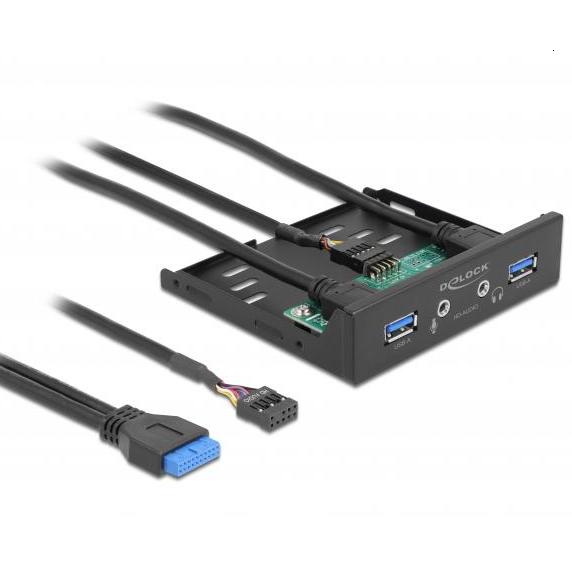

Deze 3.5 inch frontpanel met 2 x USB 3.2 Gen 1 Type-A poorten en HD-audio aansluitingen van DELOCK wordt gebruikt voor het toevoegen van USB- en audio-aansluitingen aan de voorzijde van een computerbehuizing. Hierdoor zijn zowel USB-apparaten als audioapparatuur eenvoudig toegankelijk zonder gebruik van de achterzijde van de pc. Het frontpanel wordt geplaatst in een vrije 3.5 inch bay van de computerkast en functioneert als een passieve doorvoer van signalen vanaf het moederbord. De USB- en audio-aansluitingen zijn gelijktijdig bruikbaar, vergelijkbaar met geïntegreerde frontaansluitingen van een behuizing.

Het paneel beschikt over 2 USB Type-A poorten en 2 audio-aansluitingen (microfoon en headset) aan de voorzijde. De verbinding met het moederbord gebeurt via een 19-pins USB header en een 9-pins HD-audio header. De USB-poorten ondersteunen USB 3.2 Gen 1 met een maximale gegevensoverdrachtsnelheid tot 5 Gbit per seconde. De beschikbare bandbreedte wordt gedeeld tussen de USB-poorten. De constructie bestaat uit een metalen 3.5 inch frame voor stabiele montage in de computerbehuizing.

Specificaties
Type product: 3.5 inch USB en audio frontpanel
Merk: DELOCK
Aantal USB-poorten: 2
Aansluitingen extern: 2 x USB Type-A female, 2 x 3.5 mm jack (microfoon en headset)
Aansluitingen intern: 1 x 19-pins USB header female, 1 x 9-pins HD-audio header male
USB standaard: USB 3.2 Gen 1
Overdrachtsnelheid: max. 5 Gbit/s
Ondersteunde snelheden: 5 Gbit/s, 480 Mbit/s, 12 Mbit/s, 1.5 Mbit/s
Kabellengte USB: 60 centimeter
Kabellengte audio: 62 centimeter
Montage: 3.5 inch bay in computerbehuizing
Constructie: passieve doorvoer
Behuizing: metaal
Besturingssysteem: OS-onafhankelijk
Functionaliteit: Hot Swap en Plug & Play
Afmetingen: niet gespecificeerd
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE


Inhoud van de verpakking
Paneel: 3.5 inch frontpanel

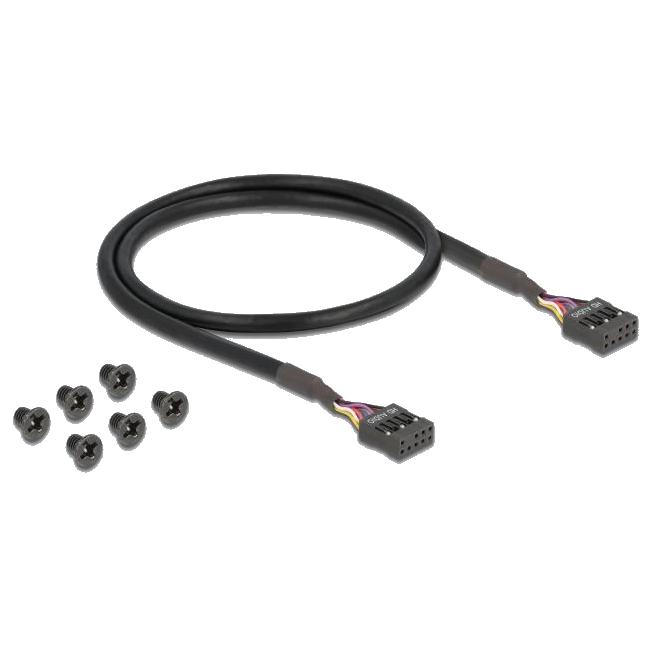

Kabel: HD-audio pin header kabel
Montage: bevestigingsschroeven
Documentatie: gebruikershandleiding


Toepassingen
PC-builds: toevoegen van USB- en audio-aansluitingen aan de voorzijde.
Werkplekken: eenvoudig aansluiten van USB-apparaten en headsets.
Multimedia: gebruik van microfoon en hoofdtelefoon via frontaansluitingen.
Upgrade: uitbreiden van oudere systemen zonder frontaansluitingen.
Service: snelle toegang tot USB en audio zonder achterzijde te gebruiken.


Toelichting op technische termen
Frontpanel: module die in de voorkant van een computerbehuizing wordt geplaatst om extra aansluitingen toegankelijk te maken.
3.5 inch bay: gestandaardiseerde inbouwruimte in pc-behuizingen voor uitbreidingsmodules.
USB 3.2 Gen 1: USB-standaard (voorheen USB 3.0) met een maximale snelheid van 5 Gbit/s.
19-pins USB header: interne aansluiting op het moederbord voor USB 3.0 signalen naar frontpanelen.
HD-audio header: interne aansluiting op het moederbord voor audio, volgens Intel HD Audio-standaard.
3.5 mm jack: analoge audio-aansluiting voor microfoon en hoofdtelefoon.
Stereo signaal: audio-uitgang met gescheiden linker- en rechterkanaal.
Microfoon ingang: analoge ingang voor spraak- of geluidsopname.
Passieve doorvoer: directe signaaloverdracht zonder actieve elektronica of versterking.
Backward compatibility: ondersteuning voor oudere USB-standaarden zoals USB 2.0 en 1.1.
Bandbreedte delen: totale datasnelheid wordt verdeeld over de USB-poorten.
Hot Swap: mogelijkheid om apparaten aan te sluiten zonder het systeem uit te schakelen.
Plug & Play: automatische herkenning en configuratie zonder installatie van drivers.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en gebruik.
RoHS: beperking van gevaarlijke stoffen in materialen.
REACH: regelgeving voor veilige toepassing van chemische stoffen.
WEEE: richtlijn voor verwerking en recycling van elektronische producten.


Belangrijke aandachtspunten
Compatibiliteit: vereist een vrije USB en HD-audio header op het moederbord.
Gebruik: alle poorten zijn gelijktijdig actief.
Bandbreedte: snelheid wordt gedeeld tussen USB-apparaten.
Constructie: passieve oplossing zonder extra voeding.
Montage: alleen geschikt voor 3.5 inch bays.
Functionaliteit: geen hub; directe verlenging van moederbordaansluitingen.
