Thunderbolt 2 naar DVI-I adapter

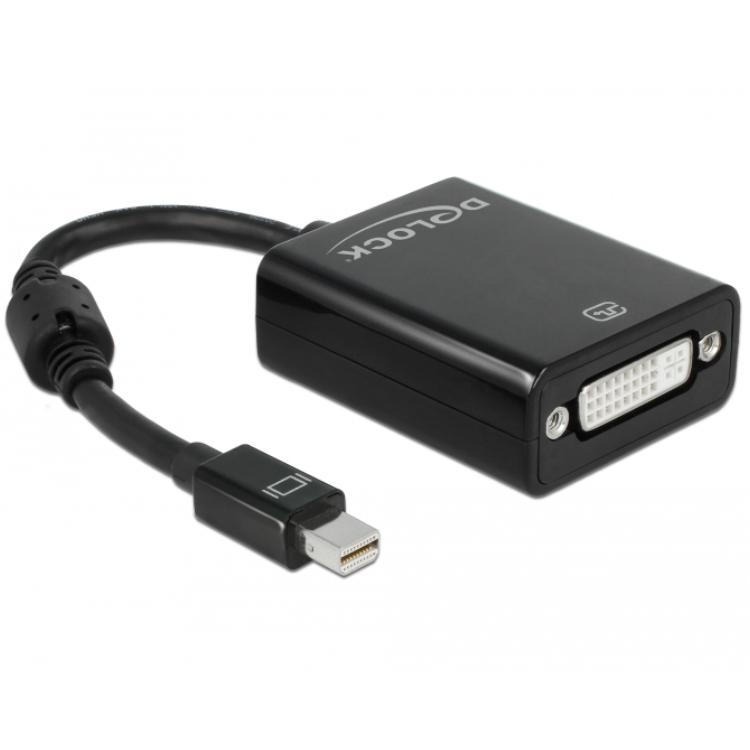

Deze mini DisplayPort naar DVI adapter wordt gebruikt voor het aansluiten van een DVI beeldscherm op een apparaat met een mini DisplayPort aansluiting, zoals een computer of laptop.

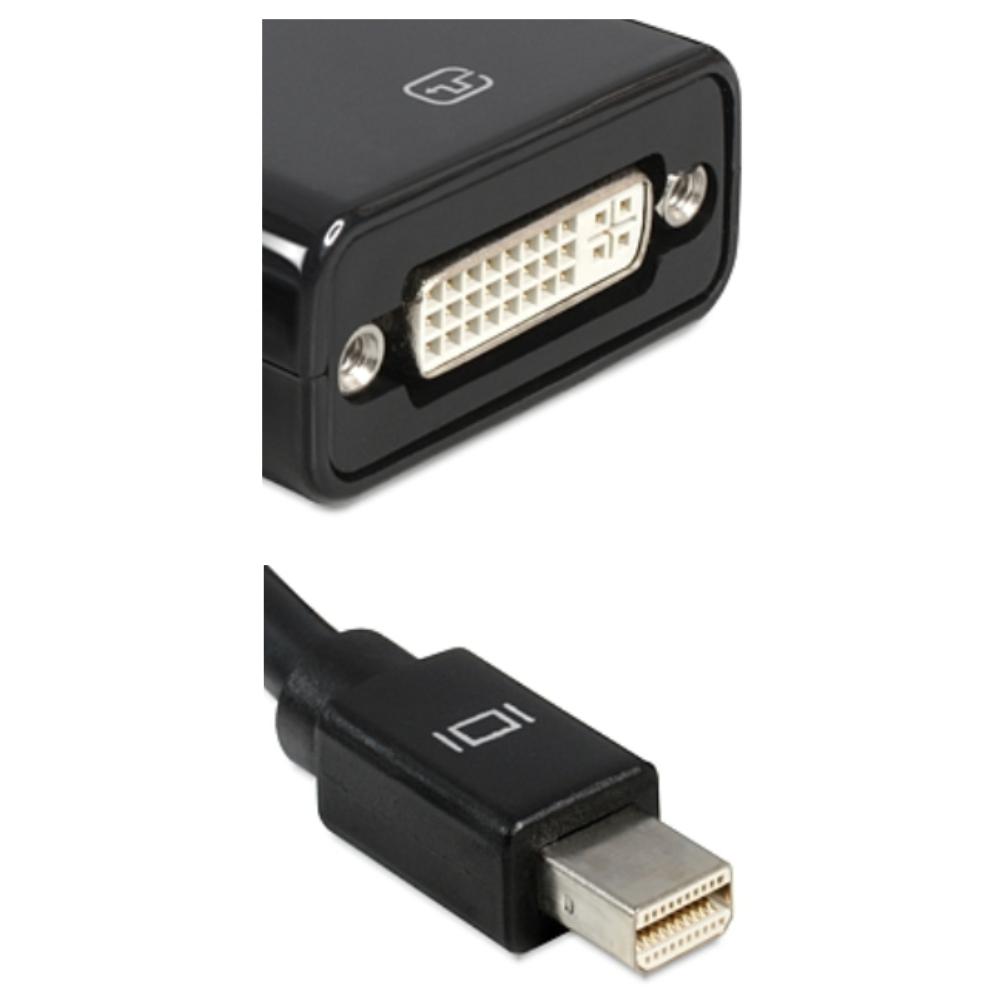

De adapter beschikt over een mini DisplayPort male aansluiting en een DVI-I female aansluiting (24+5).
Ondanks de fysieke DVI-I aansluiting wordt alleen een digitaal DVI-D Single Link signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De adapter werkt als passieve omzetting (DP++) en is alleen geschikt voor apparaten met DisplayPort Dual-Mode (DP++) ondersteuning.
De adapter is ook geschikt voor apparaten met een Thunderbolt aansluiting die DisplayPort video-output ondersteunt.
De signaalrichting is mini DisplayPort (bron) naar DVI (scherm) en niet omgekeerd.
De maximale resolutie bedraagt 1920 x 1200 @ 60 Hz.
De adapter ondersteunt standby-detectie, waarbij deze automatisch naar slaapstand gaat wanneer geen actief signaal aanwezig is.

Specificaties
Merk: Delock
Type product: mini DisplayPort naar DVI adapter
Connector 1: mini DisplayPort male
Connector 2: DVI-I female (24+5)
Werkelijk signaaltype: DVI-D Single Link digitaal
Analoog signaal: nee
Signaalrichting: mini DisplayPort naar DVI
Type omzetting: passief (DP++)
DisplayPort versie: 1.1
Maximale resolutie: 1920 x 1200 @ 60 Hz
Chipset: NXP PTN3361
Extra functie: standby-detectie
Lengte: 0.12 meter
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
mini DisplayPort: een compacte digitale video-interface voor het aansluiten van computers op monitoren.
DisplayPort Dual-Mode (DP++): een functie waarbij een DisplayPort uitgang ook DVI- en HDMI-signalen kan uitsturen, waardoor passieve adapters gebruikt kunnen worden zonder actieve converter.
Thunderbolt: een interface die naast data ook DisplayPort videosignalen kan transporteren via dezelfde aansluiting.
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
DVI-I: een connectorvorm die digitaal en analoog kan combineren, maar waarbij niet altijd beide signalen aanwezig zijn.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
