SDI Schakelaar

Deze switch is bedoeld voor het selecteren van één SDI-videobron uit meerdere SDI-ingangen.

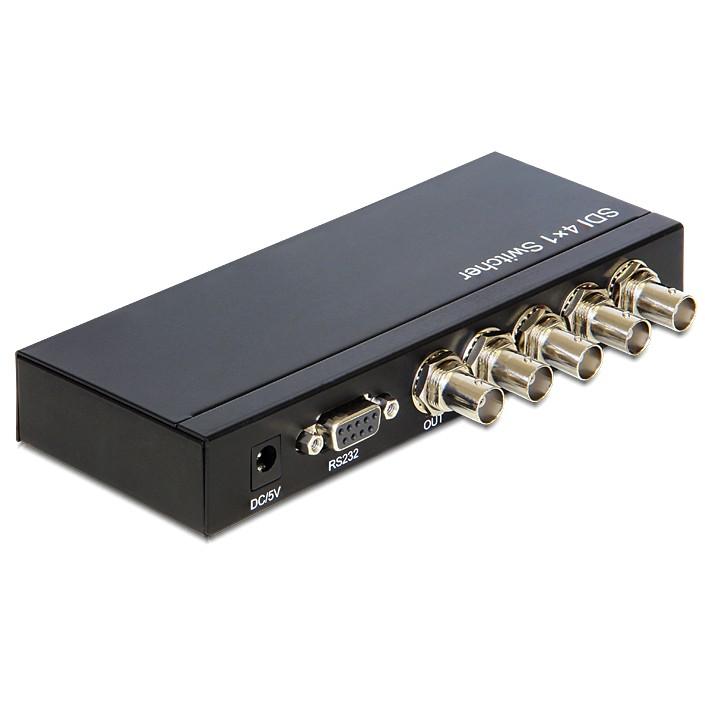

De switch beschikt over 4 BNC female ingangen voor SDI-bronnen en 1 BNC female uitgang waarmee het geselecteerde signaal wordt doorgestuurd naar één SDI-apparaat.
Hierdoor kunnen meerdere videobronnen, zoals DVR-systemen, HD-SDI camera’s of andere SDI-apparaten, worden aangesloten op één monitor of opnameapparaat.
Met de bedieningsknop op het apparaat kan handmatig worden geschakeld tussen de aangesloten SDI-bronnen.
De switch ondersteunt SD-SDI, HD-SDI en 3G-SDI videosignalen en kan verschillende resoluties verwerken.
Daarnaast kan de switch worden geconfigureerd en aangestuurd via een RS232-interface, wat integratie in professionele installaties mogelijk maakt.
De robuuste metalen behuizing zorgt voor een stevige constructie en helpt elektromagnetische storingen te beperken.
De switch wordt gevoed via een 5 V voedingsadapter die wordt aangesloten op de DC-voedingsaansluiting.

Specificaties & kenmerken
• Merk Delock
• Type product 3G-SDI switch
• Ingangen 4x BNC female (SDI)
• Uitgang 1x BNC female (SDI)
• Ondersteunde standaarden SD-SDI, HD-SDI, 3G-SDI
• Ondersteunde resoluties 480i, 525i, 625i, 720p, 1080i, 1080p
• Frequenties 24, 25, 30, 50 en 60 Hz afhankelijk van resolutie
• Besturingsinterface RS232
• Voedingsaansluiting DC jack 5.5 x 2.1 mm
• Voedingsspanning 5 V DC
• Voedingsstroom 1.0 A
• Vermogensverbruik max. 3 W
• Materiaal behuizing metaal
• Afmetingen ca. 162 x 82 x 25 mm

Voedingsadapter specificaties
• Type stekker Euro netstekker
• Model FJ-SW1160501000DE
• Ingangsspanning 100 – 240 V AC
• Netfrequentie 50 / 60 Hz
• Ingangsstroom 0.3 A
• Uitgangsspanning 5.0 V DC
• Uitgangsstroom 1.0 A
• Uitgangsvermogen 5.0 W
• Gemiddelde efficiëntie 75.7 %
• Stand-by verbruik 0.07 W
• Lengte voedingskabel ca. 1.5 m
• Polariteit buitenzijde massa / binnenzijde plus

Technische toelichting
SDI (Serial Digital Interface) is een digitale videostandaard die veel wordt gebruikt in professionele video- en broadcastinstallaties. Het signaal wordt via coaxkabel met BNC-connectoren verzonden en kan ongecomprimeerde video transporteren.
3G-SDI ondersteunt hogere datasnelheden dan eerdere SDI-standaarden en maakt het mogelijk om videosignalen tot Full HD 1080p met hogere framerates via één coaxverbinding te verzenden.
BNC-connectoren worden veel toegepast bij SDI-videoverbindingen. De bajonetsluiting zorgt voor een snelle montage en een stabiele coaxiale verbinding met goede afscherming tegen storingen.
RS232 is een seriële communicatie-interface die wordt gebruikt voor het aansturen en configureren van apparatuur binnen professionele AV- en installatiesystemen.
