RS232 adapter

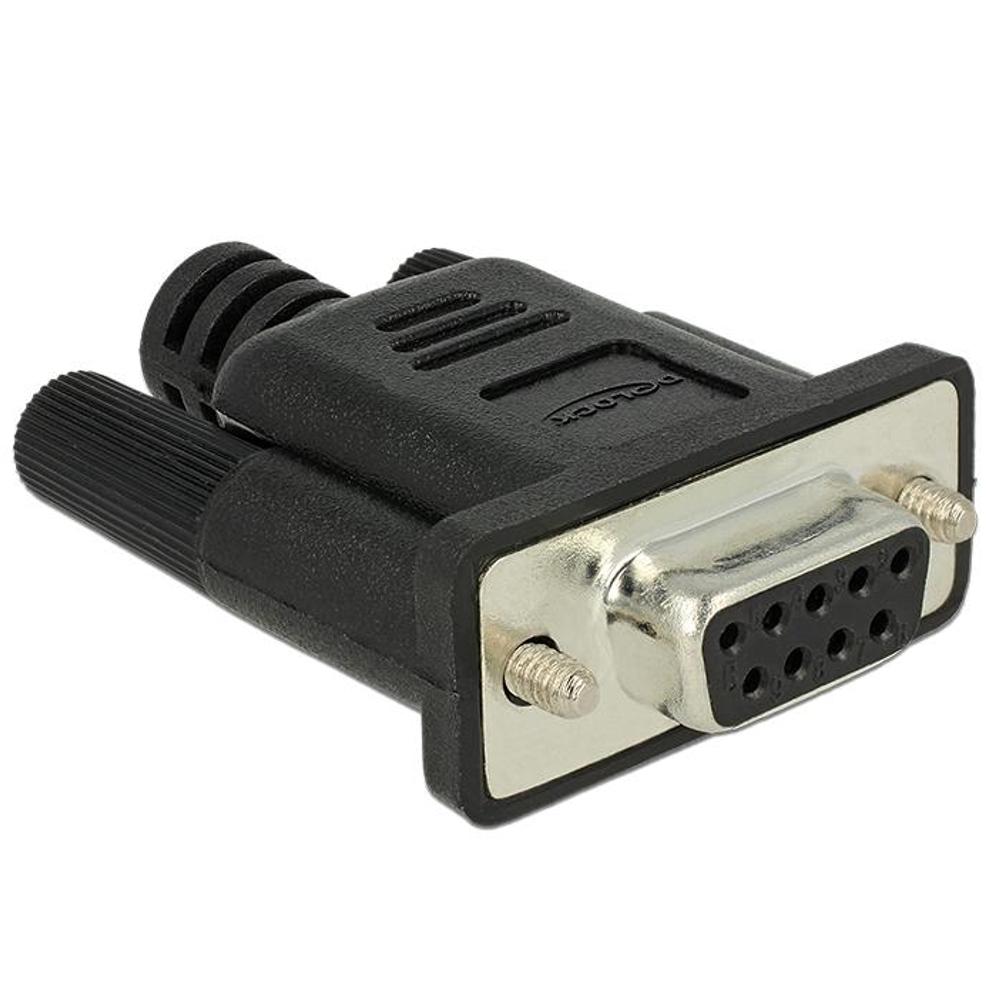

Deze RS232 loopback adapter wordt gebruikt voor het testen en analyseren van seriële RS232 interfaces. De adapter beschikt over een 9-polige D-Sub female connector (DB9) met bevestigingsschroeven en wordt rechtstreeks aangesloten op een seriële poort van een computer, apparaat of meetinstrument.
Een loopback adapter verbindt bepaalde signaallijnen intern met elkaar. Hierdoor wordt verzonden data direct teruggestuurd naar de ontvangende lijn van hetzelfde apparaat. Op deze manier kan worden gecontroleerd of de seriële interface correct functioneert zonder dat er een extern apparaat nodig is.
Loopback adapters worden vaak gebruikt bij diagnose, foutanalyse en het testen van seriële communicatie. Door middel van testsoftware kan worden gecontroleerd of data correct wordt verzonden en ontvangen. Hierdoor kunnen storingen in kabels, interfaces of communicatie-instellingen worden opgespoord.
De adapter ondersteunt een interne verbinding van de belangrijkste RS232 signaallijnen voor testdoeleinden. Hierdoor kunnen verschillende signalen binnen de seriële interface worden gecontroleerd.

Specificaties
Type product: RS232 loopback adapter
Aansluiting: D-Sub 9 female (DB9) met schroeven
Interface: RS232
Pinout verbindingen: RXD-TXD, RTS-CTS, DTR-DSR-DCD
Schroeven: #4-40 UNC
Kleur: zwart
Afmetingen: 41 × 34 × 15 mm
Aantal: per stuk

Gebruikte termen
RS232: een seriële communicatiestandaard waarbij gegevens bit voor bit via afzonderlijke signaallijnen worden verzonden.
D-Sub connector: een meerpolige connector met een D-vormige metalen afscherming die wordt gebruikt voor data-interfaces en signaalverbindingen.
DB9 connector: een 9-polige D-Sub connector die veel wordt gebruikt voor RS232 communicatie tussen computers en randapparatuur.
Loopback test: een testmethode waarbij verzonden data direct wordt teruggestuurd naar de ontvangende lijn om de werking van een communicatie-interface te controleren.
Pinout: de elektrische toewijzing van signaallijnen aan de afzonderlijke pinnen van een connector.
Handshake signalen: besturingssignalen die de gegevensstroom tussen twee apparaten regelen tijdens seriële communicatie.
RXD (Receive Data): signaallijn voor het ontvangen van data.
TXD (Transmit Data): signaallijn voor het verzenden van data.
RTS (Request To Send): besturingssignaal dat aangeeft dat een apparaat data wil verzenden.
CTS (Clear To Send): signaal dat bevestigt dat data kan worden verzonden.
DTR (Data Terminal Ready): signaal dat aangeeft dat een apparaat gereed is voor communicatie.
DSR (Data Set Ready): bevestigt dat het aangesloten apparaat gereed is.
DCD (Data Carrier Detect): signaal dat aangeeft dat een communicatiesignaal aanwezig is.
Seriële communicatie: een methode waarbij digitale gegevens bit voor bit via één datakanaal worden verzonden.
UNC schroefdraad: een Amerikaanse schroefdraadstandaard (Unified National Coarse) die vaak wordt gebruikt bij D-Sub connectorbevestigingen.






Algemene uitleg van seriële en parallelle interfacekabels
Seriële en parallelle interfacekabels worden gebruikt om computers en randapparatuur met elkaar te verbinden. Deze kabeltypen werden veel toegepast bij printers, scanners, industriële apparatuur, netwerkapparatuur en meetinstrumenten. Afhankelijk van de interface worden gegevens serieel (bit voor bit) of parallel (meerdere bits tegelijk) verzonden.
Binnen deze categorie vallen onder andere RS232 kabels, seriële kabels, DB9 kabels, DB15 kabels, DB25 kabels, DB37 kabels, parallelle printerkabels en IEEE 1284 kabels.
