Patchpaneel LC

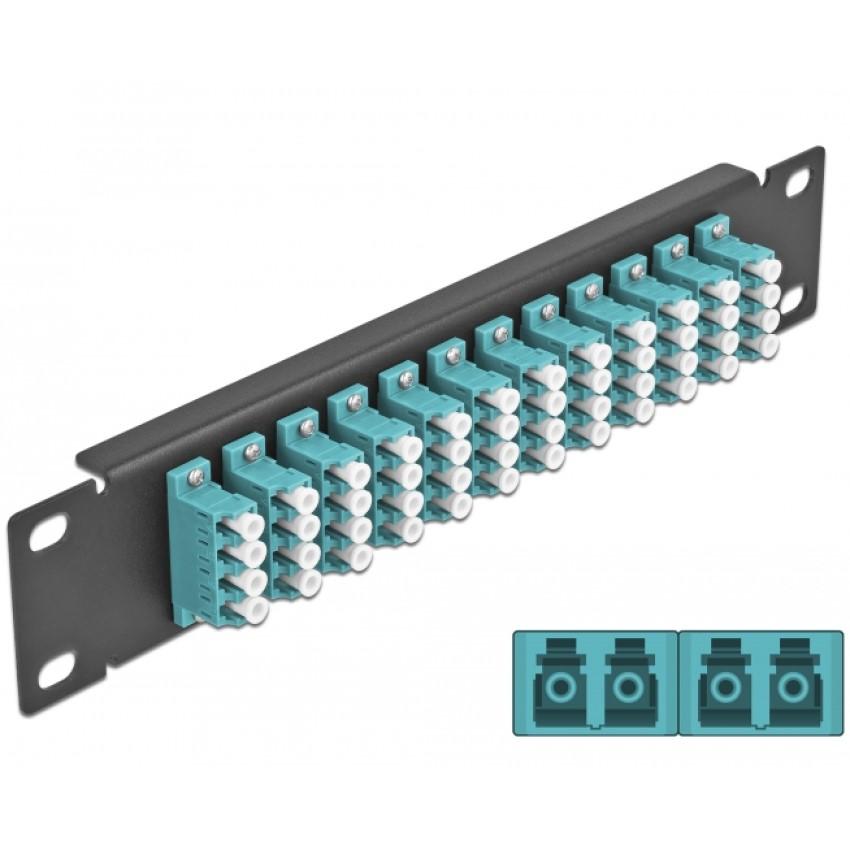

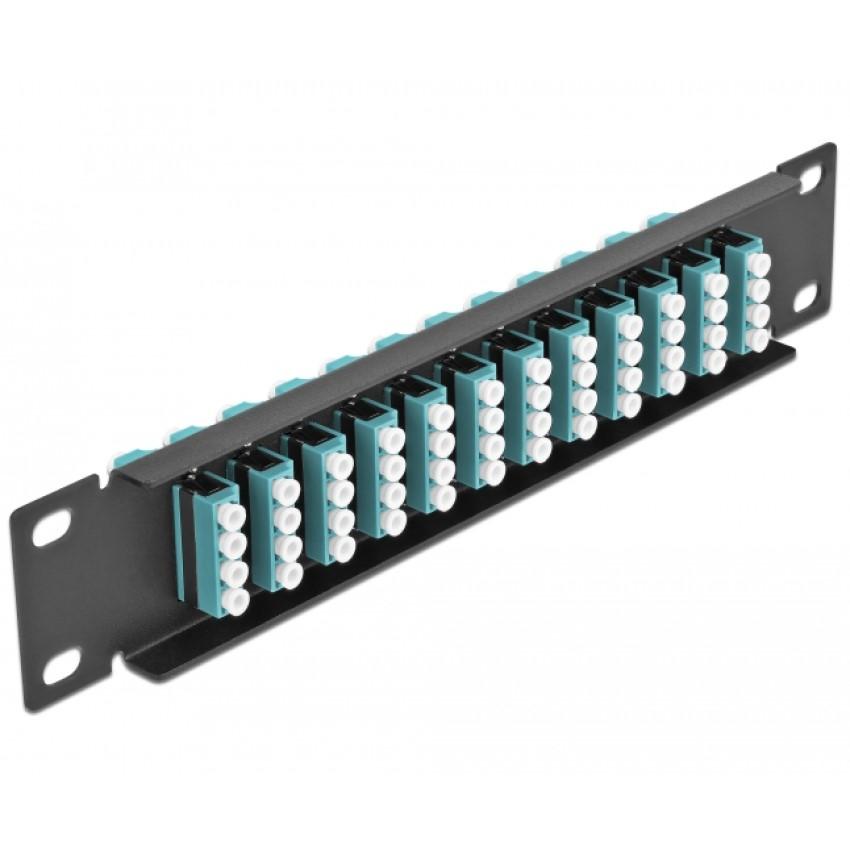

Dit glasvezel patchpaneel is bedoeld voor montage in een 10-inch netwerkkast en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 12 LC Quad glasvezelkoppelingen en wordt toegepast als passief verbindingspunt voor glasvezelverbindingen met hoge vezeldichtheid.

Toepassing
Dit patchpaneel wordt gebruikt voor het doorverbinden en organiseren van glasvezelkabels binnen een 10-inch rackopstelling. De LC Quad koppelingen maken het mogelijk om meerdere glasvezels per poort te beheren binnen een compacte behuizing.

Constructie en eigenschappen
Het paneel bestaat uit een metalen behuizing met geïntegreerde LC Quad koppelingen. De koppelingen zijn voorzien van een keramische huls voor nauwkeurige uitlijning van glasvezelkernen. Stofkappen beschermen ongebruikte poorten tegen vervuiling en mechanische beschadiging.

Specificaties
• Type: glasvezel patchpaneel
• Rackformaat: 10-inch
• Hoogtemaat: 1U
• Aantal poorten: 12
• Connectoren: LC Quad female > LC Quad female
• Huls: keramisch
• Bescherming: stofkappen per poort
• Constructie: metalen behuizing
• Afmetingen (L x B x H): 254 x 44 x 10 mm

Toelichting gebruikte termen
• LC Quad: glasvezelconnector waarbij per poort vier afzonderlijke glasvezels worden aangesloten, wat een hoge vezeldichtheid mogelijk maakt binnen compacte patchpanelen.
• Keramische huls: precisieonderdeel dat zorgt voor exacte centrering van glasvezelkernen en daarmee bijdraagt aan een stabiele optische verbinding.
• 10-inch: compact rackformaat dat wordt toegepast in kleinere netwerk- en glasvezelinstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
