Patchpaneel LC

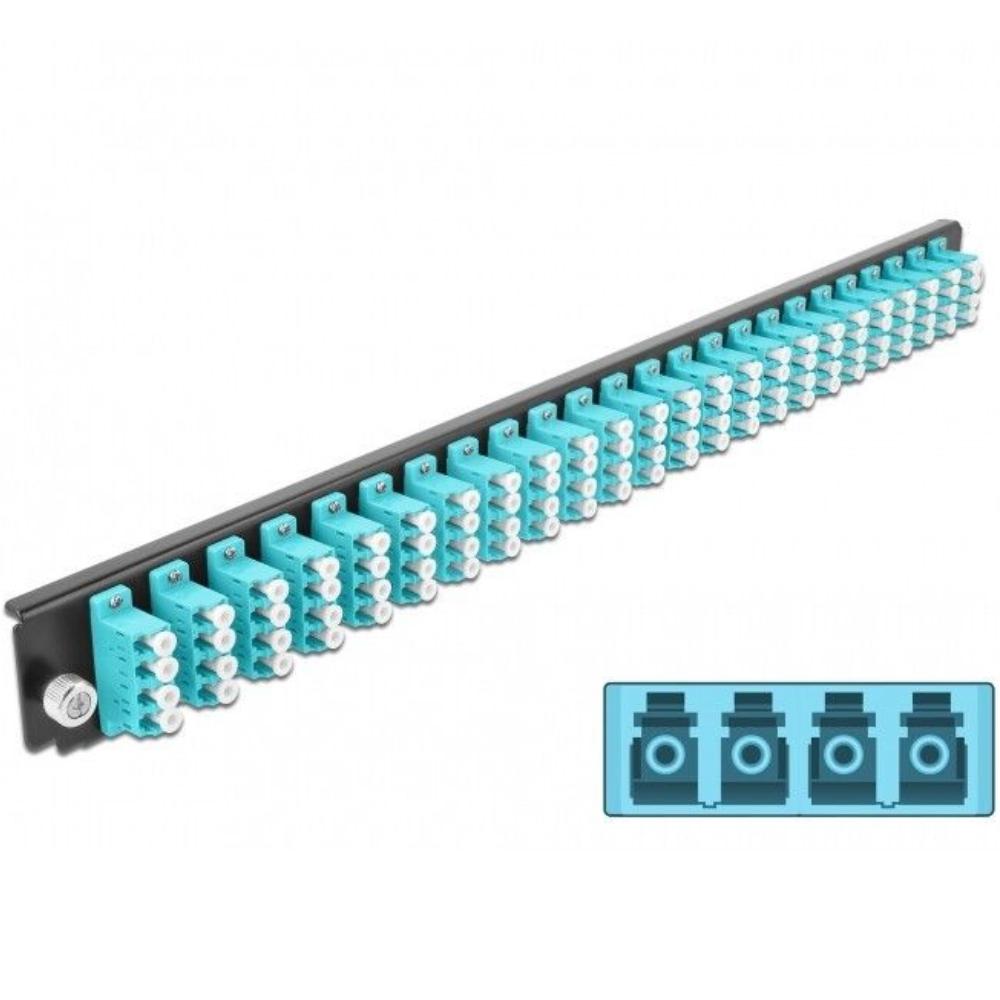

Dit glasvezel frontpaneel is bedoeld voor montage in een 19-inch splice box en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 24 LC Quad glasvezelkoppelingen en wordt toegepast als passief aansluitpunt voor hoge-dichtheid glasvezelverbindingen.

Toepassing
Dit frontpaneel wordt gebruikt binnen een 19-inch splice box om gesplitste glasvezels overzichtelijk te termineren en door te verbinden. De LC Quad koppelingen maken het mogelijk om meerdere glasvezels per poort te beheren binnen een compacte rackopstelling.

Constructie en eigenschappen
Het paneel bestaat uit een metalen frontplaat met geïntegreerde LC Quad koppelingen. De koppelingen zijn uitgevoerd met een zirconia keramische ferrule voor nauwkeurige uitlijning van glasvezelkernen. Beschermkappen voorkomen vervuiling en beschadiging van ongebruikte aansluitingen.

Specificaties
• Type: glasvezel frontpaneel voor splice box
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Connectoren: LC Quad female > LC Quad female
• Vezelcapaciteit: 96 glasvezels
• Ferrule: zirconia keramisch
• Bescherming: beschermkappen per poort
• Constructie: metalen frontpaneel
• Afmetingen (L x B x H): 439,0 x 39,4 x 19,5 mm

Toelichting gebruikte termen
• LC Quad: glasvezelconnector waarbij per poort vier afzonderlijke glasvezels worden aangesloten. Dit maakt een hoge vezeldichtheid mogelijk binnen één paneel.
• Zirconia keramische ferrule: precisieonderdeel dat zorgt voor exacte centrering van glasvezelkernen, essentieel voor lage demping en stabiele signaaloverdracht.
• 19-inch: internationale rackstandaard voor netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.

Uitleg OM-categorieën (multimode glasvezel)
OM staat voor Optical Multimode en beschrijft de technische kwaliteit van multimode glasvezel. De OM-categorie bepaalt de maximale datasnelheid, bandbreedte en transmissieafstand. Hogere OM-categorieën bieden betere prestaties bij hogere snelheden.
• OM1: multimode glasvezel met een 62,5 µm kern en een bandbreedte van circa 200 MHz·km. Ondersteunt typisch 1 Gb/s tot ongeveer 275 meter. Ontwikkeld voor oudere installaties en voornamelijk toegepast met LED-lichtbronnen.
• OM2: multimode glasvezel met een 50 µm kern en een bandbreedte van circa 500 MHz·km. Ondersteunt 1 Gb/s tot circa 550 meter en 10 Gb/s tot circa 82 meter. Biedt betere prestaties dan OM1 en is geschikt voor gangbare LAN-omgevingen.
• OM3: laser-geoptimaliseerde multimode glasvezel met een bandbreedte van circa 2000 MHz·km. Ontworpen voor VCSEL-lasers en geschikt voor 10 Gb/s tot circa 300 meter en hogere snelheden over kortere afstanden.
• OM4: verbeterde laser-geoptimaliseerde multimode glasvezel met een bandbreedte van circa 4700 MHz·km. Ondersteunt 10 Gb/s tot circa 550 meter en biedt hogere prestaties bij veeleisende datacenteromgevingen.
• OM5: wideband multimode glasvezel, ontworpen voor gebruik met meerdere golflengten tegelijk via SWDM-technologie. Maakt efficiënter gebruik van lichtbronnen mogelijk en ondersteunt hoge datasnelheden binnen moderne datacenters.
Belangrijke aandachtspunten
• De OM-categorie van de aangesloten glasvezelkabel bepaalt de maximale snelheid, niet het paneel of de koppeling.
• In een verbinding geldt altijd de laagste OM-categorie als beperkende factor.
• Hogere OM-categorieën bieden meer bandbreedte en toekomstbestendigheid.
