LTE antenne

Deze GSM / UMTS / LTE antenne van Delock is bedoeld voor het ontvangen en uitzenden van radiosignalen binnen mobiele en draadloze communicatietoepassingen. De antenne wordt gebruikt voor buitentoepassingen waarbij ondersteuning van meerdere mobiele en IoT-frequentiebanden vereist is.

De uitvoering met een SMA male connector, een omnidirectioneel stralingspatroon en een versterking van 2 dBi is geschikt voor gebruik binnen LTE, GSM, UMTS, ZigBee, Z-Wave, DECT en NB-IoT-systemen. Hierdoor kan de antenne worden toegepast bij routers, modems, gateways en industriële communicatieapparatuur.

De antenne is voorzien van een RG-174 coaxkabel en een magnetische voet, wat flexibele plaatsing op metalen oppervlakken mogelijk maakt.

Toepassingen
• LTE-, GSM- en UMTS-netwerken
• IoT- en M2M-toepassingen
• Draadloze communicatie buitenshuis
• Technische en industriële installaties

Specificaties & kenmerken
• Connector: SMA male
• Stralingspatroon: Omnidirectioneel
• Impedantie: 50 Ohm
• Frequentiebereik: 900 – 1800 MHz en 1900 – 2100 MHz
• Versterking: 2 dBi
• VSWR: 2,0
• Polarisatie: Lineair
• Kabeltype: RG-174 coaxkabel
• Kabeldiameter: ca. 2,9 millimeter
• Kabeldemping: 1,5 dB @ 1,5 GHz per meter
• Minimale buigradius: 10,5 millimeter
• Kabellengte inclusief connectoren: ca. 2,5 meter
• Kleur: Zwart
• Bedrijfstemperatuur: -40 °C tot 85 °C

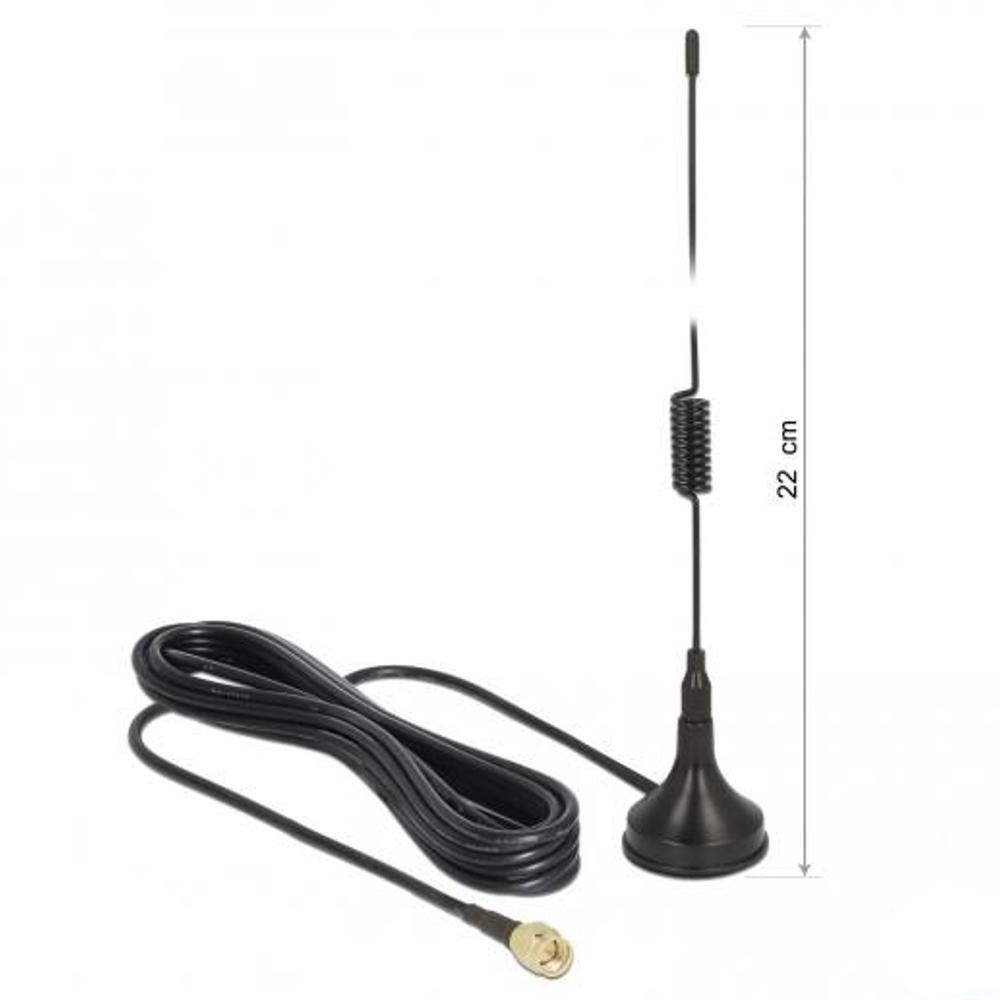

• Antennelengte inclusief magnetische voet: ca. 22,0 centimeter
• Diameter magnetische voet: ca. 29,5 millimeter

Uitleg aansluiting
SMA is een compacte 50-ohm RF-connector met schroefverbinding die wordt toegepast bij antennes, modems en draadloze communicatieapparatuur.
