LTE antenne

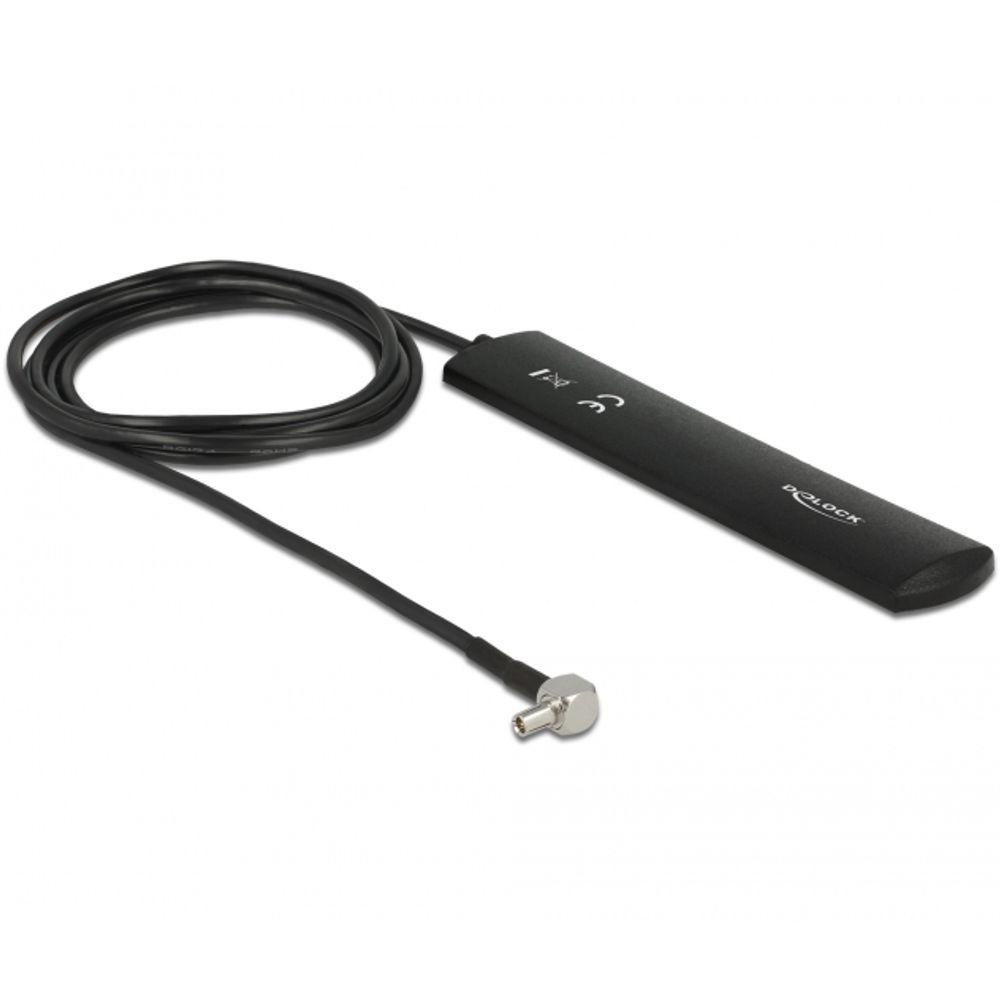

Deze LTE antenne van Delock is bedoeld voor het ontvangen van radiosignalen binnen mobiele en draadloze communicatietoepassingen. De antenne wordt gebruikt voor binneninstallaties waarbij ondersteuning van meerdere LTE- en ISM-banden vereist is.

De uitvoering met een SMA male connector, een omnidirectioneel stralingspatroon en een versterking van 3 dBi is geschikt voor gebruik binnen LTE, UMTS, GSM, Bluetooth, WLAN 2,4 GHz, ZigBee, Z-Wave, DECT en SRD-toepassingen. Hierdoor kan de antenne worden toegepast bij routers, modems, gateways en industriële communicatieapparatuur.

De antenne is voorzien van plakmontage en een RG-174 coaxkabel, wat een flexibele plaatsing op vlakke oppervlakken mogelijk maakt.

Toepassingen
• LTE-netwerken op meerdere frequentiebanden
• Mobiele en draadloze communicatiesystemen binnenshuis
• IoT- en M2M-toepassingen
• Technische en elektronische installaties

Specificaties & kenmerken
• Connector: SMA male
• Stralingspatroon: Omnidirectioneel
• Impedantie: 50 Ohm
• Frequentiebereik: 690 – 960 MHz en 1710 – 2700 MHz
• LTE-banden: Band 1–10, 12–20, 23, 25–30, 33–41, 43, 44
• Versterking: 3 dBi
• VSWR: maximaal 2,0 : 1
• Kabeltype: RG-174 coaxkabel
• Kabeldemping: 0,93 dB @ 800 MHz per meter
• Kabellengte: ca. 3 meter
• Behuizing: ABS, UV-bestendig
• Kleur: Zwart
• Bedrijfstemperatuur: -10 °C tot 55 °C
• Afmetingen: ca. 115 x 22 x 5 millimeter

Uitleg aansluiting
SMA is een compacte 50-ohm RF-connector met schroefverbinding die wordt toegepast bij antennes, modems en draadloze communicatieapparatuur.
