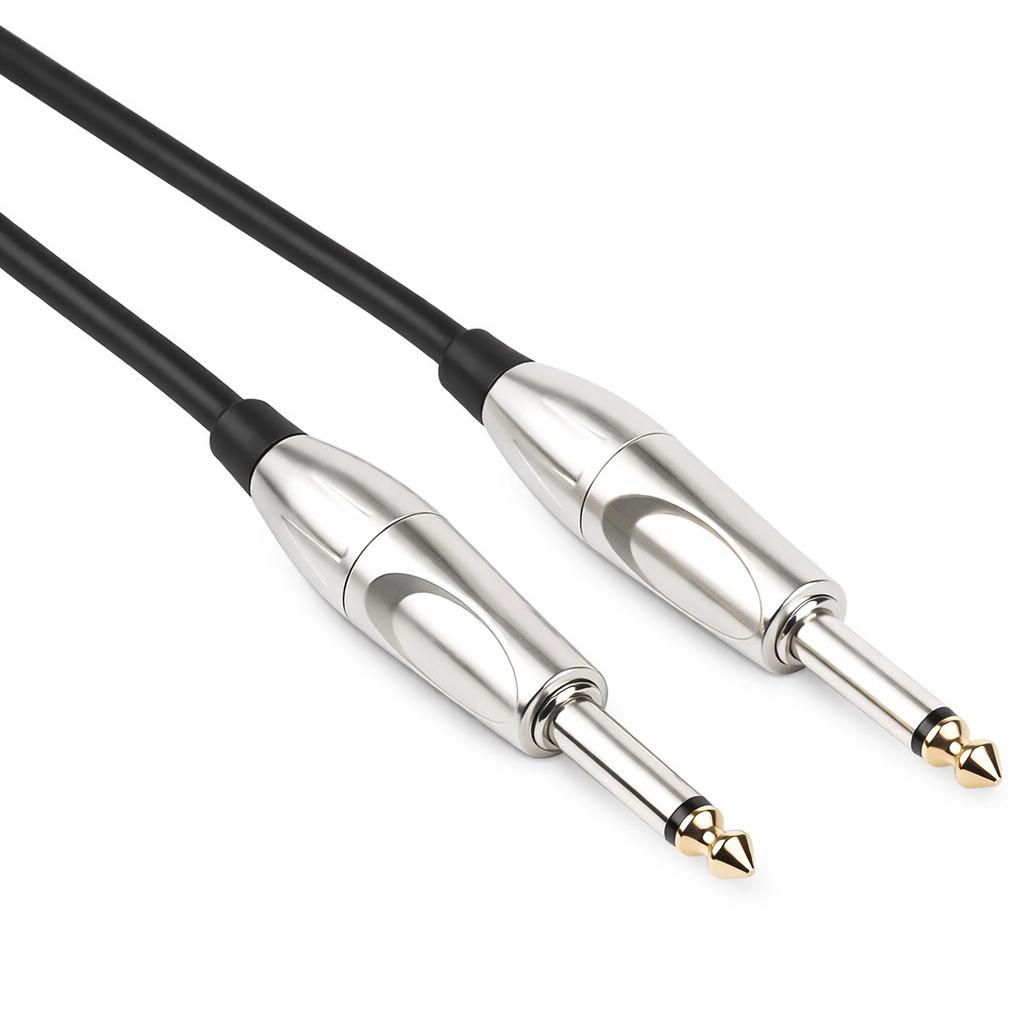

Jack kabel

Deze jack kabel wordt gebruikt als patchkabel voor het verbinden van audioapparatuur met een 6,35 mm jack aansluiting. De kabel transporteert analoge audiosignalen tussen apparaten zoals mixers, effectapparatuur, versterkers, instrumenten en audiointerfaces.
De kabel is voorzien van twee 6,35 mm jack male connectoren. Deze connectoren zijn uitgevoerd als TS-connector (mono) en worden veel gebruikt bij instrumentkabels en patchverbindingen in studio- en live-audio installaties.
De kabel heeft een robuuste constructie met een solide binnengeleider en een vlecht afscherming. Deze constructie helpt storingen te verminderen en ondersteunt een stabiele signaaloverdracht bij verschillende audio-opstellingen.

Specificaties
Type kabel: patchkabel / jack audiokabel
Audiotype: analoge audioverbinding
Connector 1: 6,35 mm jack male
Connector 2: 6,35 mm jack male
Connector type: TS (2-polig)
Mono / stereo: mono
Binnengeleider: 0,12 mm × 20
Afscherming: vlecht (0,12 mm × 30)
Kabeldiameter: ca. 6 mm
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
6,35 mm jack: een standaard jack-connector die veel wordt gebruikt bij professionele audioapparatuur zoals gitaren, versterkers, mixers en studioapparatuur.
TS-connector: een jack-connector met twee contacten (Tip en Sleeve). Deze configuratie wordt gebruikt voor mono-audiosignalen of instrumentverbindingen.
Patchkabel: een korte audiokabel die wordt gebruikt om audioapparatuur met elkaar te verbinden, bijvoorbeeld in studio-racks of op een mengpaneel.
Vlecht afscherming: een metalen gevlochten afscherming rond de geleider die elektromagnetische storingen helpt te verminderen en de signaalkwaliteit beschermt.

Toepassingen
• Verbinding tussen audioapparatuur in studio-opstellingen
• Aansluiten van instrumenten op versterkers
• Gebruik bij mixers, effectapparatuur en audiointerfaces
• Live-audio en PA-systemen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
