HDMI - DVI-I verloopstekker

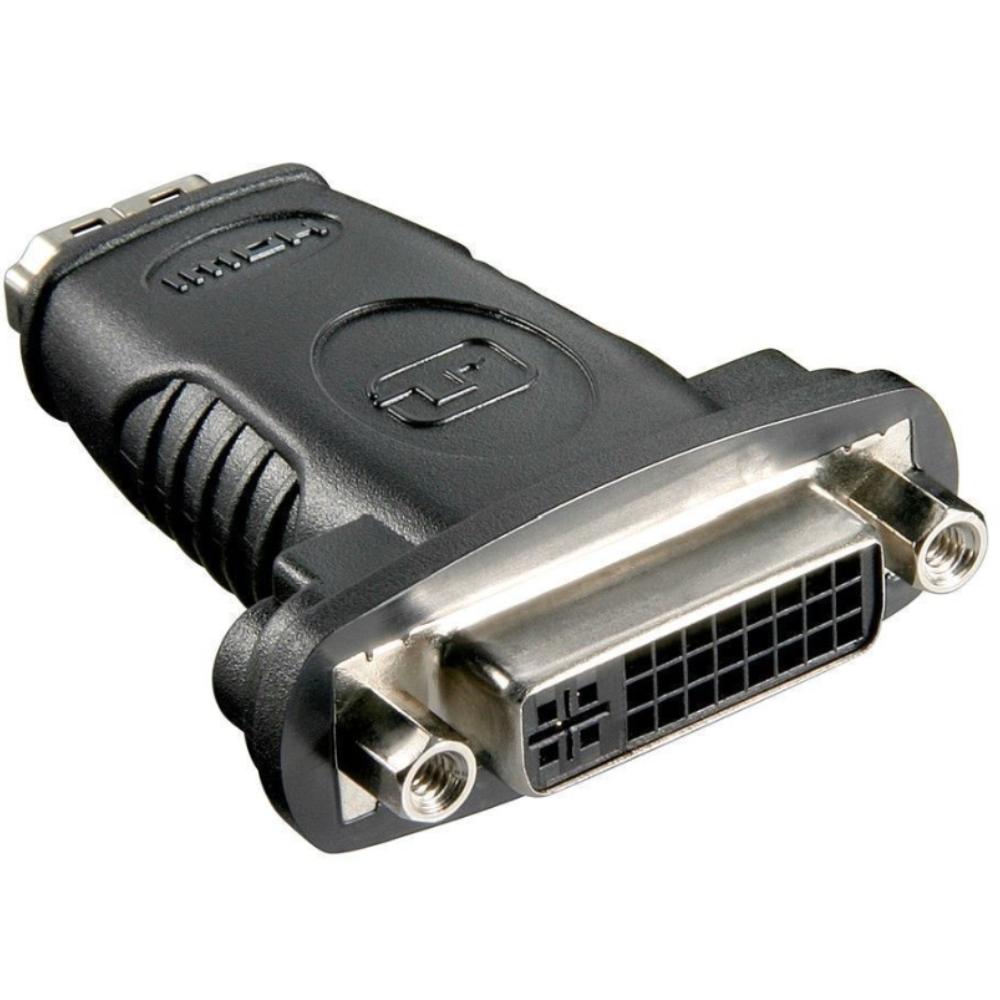

Deze DVI-I naar HDMI adapter wordt gebruikt voor het verbinden van een apparaat met HDMI aansluiting met een DVI beeldscherm, zoals een monitor.

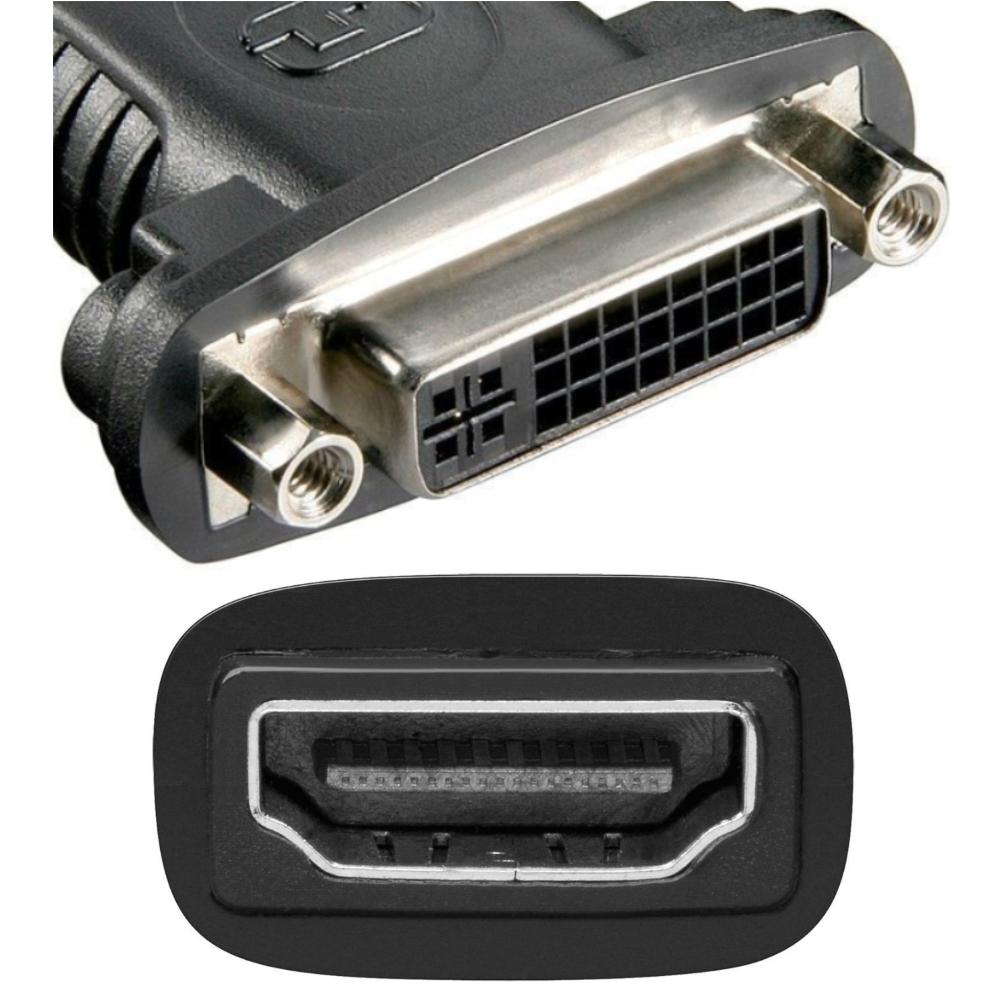

De adapter beschikt over een HDMI female aansluiting en een DVI-I female aansluiting (24+5).
Ondanks de fysieke DVI-I aansluiting wordt alleen een digitaal DVI-D signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De adapter kan worden gebruikt in beide richtingen: HDMI naar DVI en DVI naar HDMI.
Audio wordt niet ondersteund via DVI en moet apart worden aangesloten indien nodig.
De adapter ondersteunt resoluties tot 1920 x 1080 @ 60 Hz.
Ondanks de Dual Link aansluiting wordt het signaal doorgaans als Single Link doorgegeven.
De adapter is geschikt voor het realiseren van digitale beeldverbindingen zonder signaalomzetting.

Specificaties
Merk: ALLTEQ
Type product: DVI-I naar HDMI adapter
Connector 1: HDMI A female
Connector 2: DVI-I female (24+5)
Configuratie: Dual Link behuizing
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Signaalrichting: bidirectioneel
HDMI versie: 1.4 High Speed
Maximale resolutie: 1920 x 1080 @ 60 Hz
Keurmerken: CE, WEEE

Gebruikte termen
DVI-I: een connector die zowel digitale als analoge signalen kan doorgeven, maar bij gebruik met HDMI alleen digitaal werkt.
HDMI: een digitale interface voor audio- en videosignalen.
DVI-D: een digitale video-interface voor uitsluitend digitale signalen.
Dual Link: een connector met extra pinnen voor hogere bandbreedte, maar niet actief bij HDMI naar DVI gebruik.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
Bidirectioneel: het signaal kan in beide richtingen worden gebruikt zonder omzetting.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
