Glasvezel adapter - LC

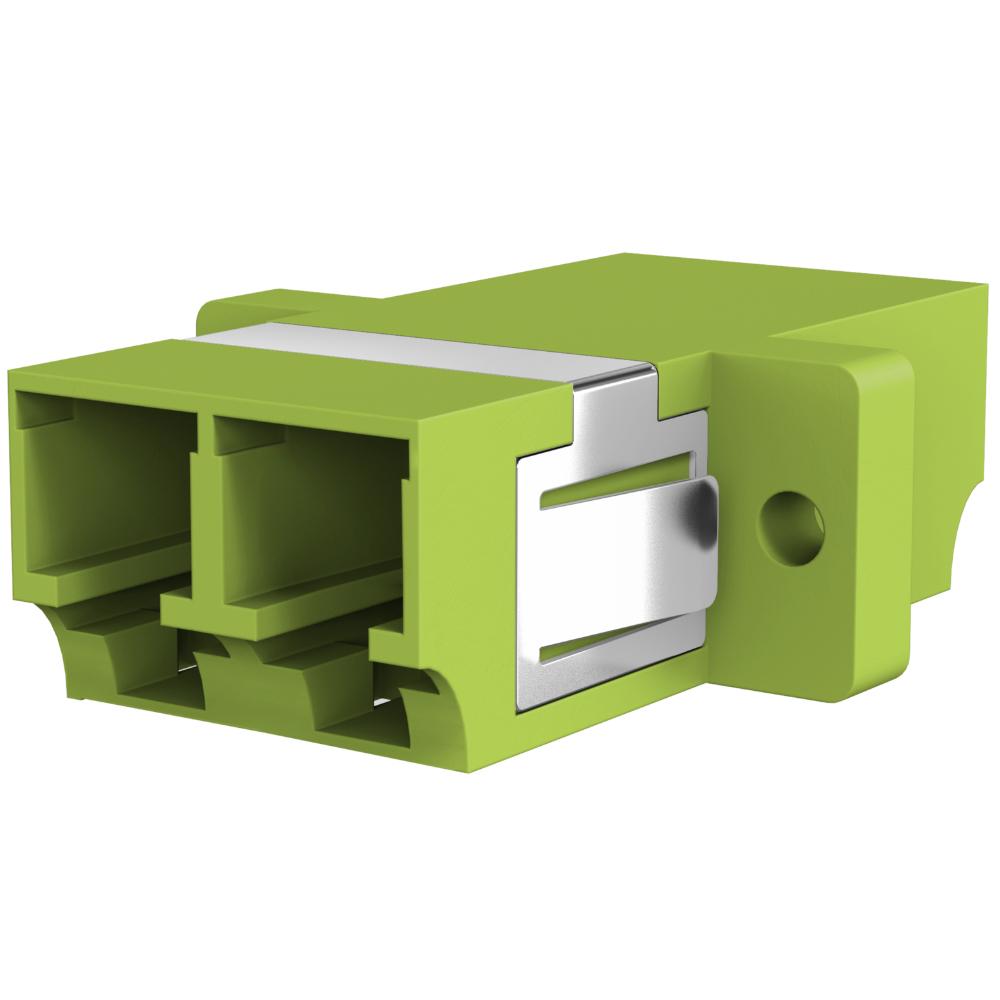

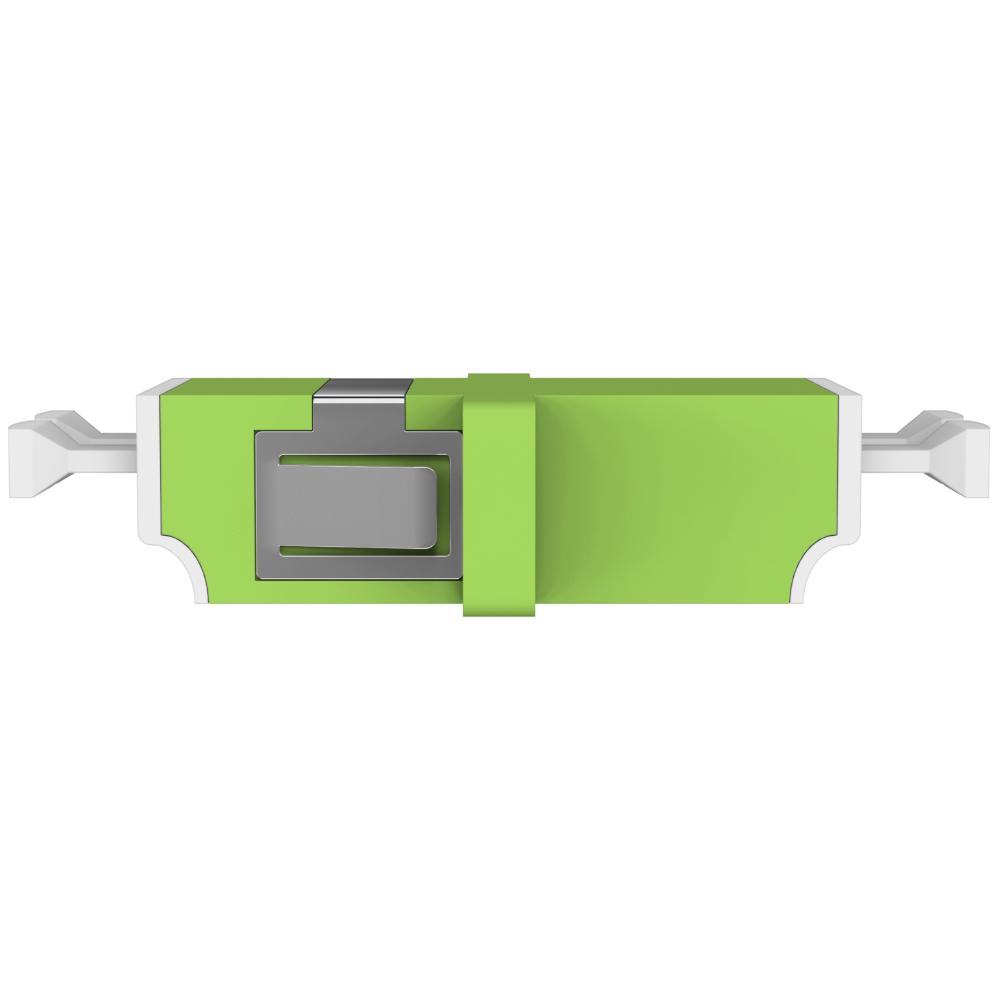

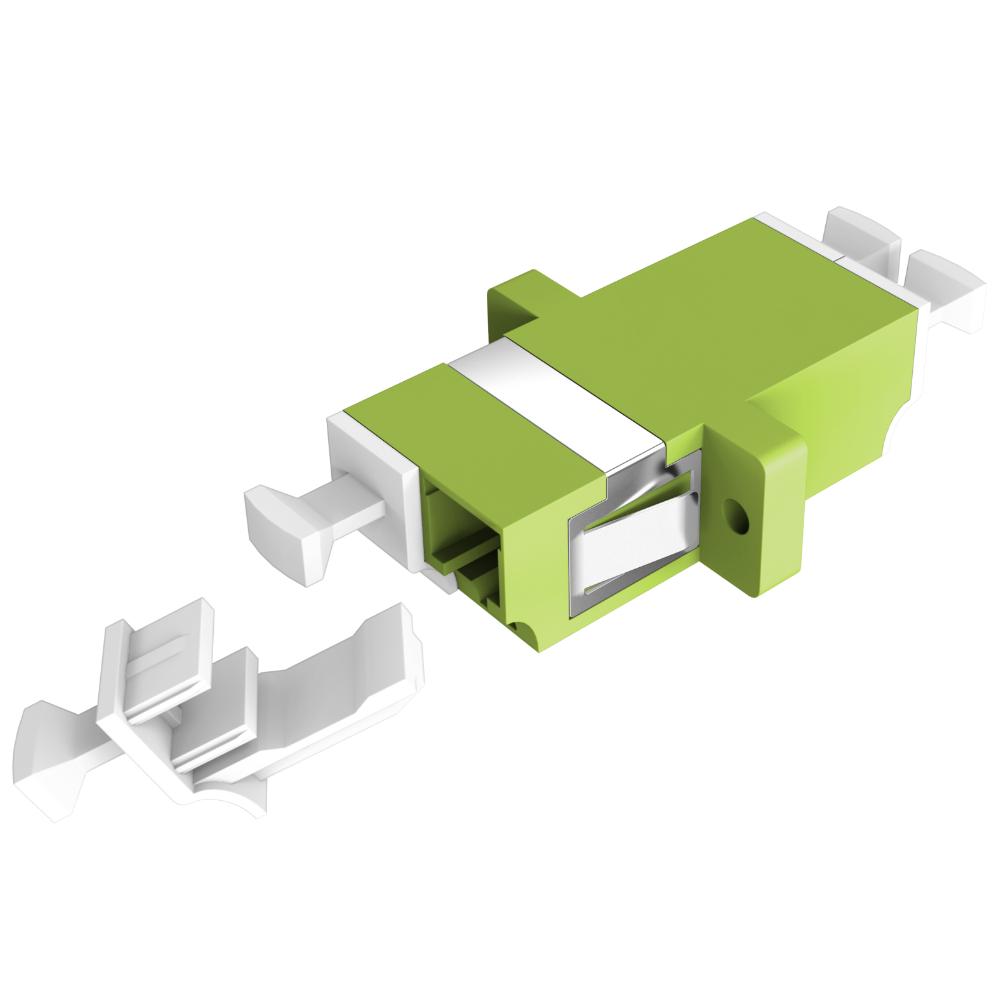

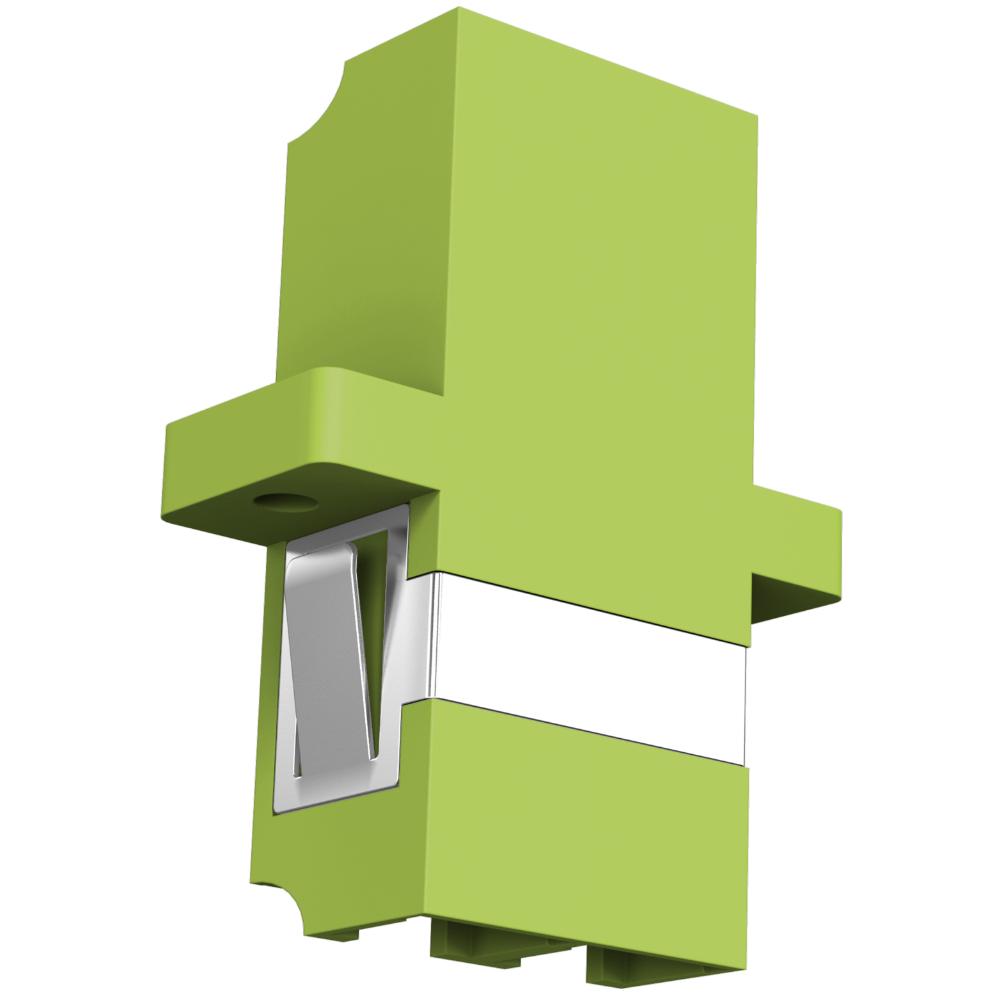

Deze glasvezeladapter is bedoeld voor het realiseren van een optische verbinding tussen twee LC-duplex glasvezelconnectoren in een paneel, frame of module-opening binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801. De adapter heeft aan beide zijden een LC-duplex interface en is geschikt voor multimode OM5 vezelverbindingen. De adapter biedt een betrouwbare optische doorgang met een lage invoegdemping (< 0,15 dB @ 850 nm) en is ontworpen om twee patchkabels optisch met elkaar te koppelen zonder het gebruik van een extra kabel tussen de aansluitingen. Het één-delige kunststof huis, gecombineerd met een keramische ferrule, zorgt voor precieze vezeluitlijning en stabiele signaaloverdracht.

Specificaties
• Producttype glasvezeladapter / koppeling
• Uitvoering LC-duplex naar LC-duplex
• Vezeltype multimode
• Categorie OM5 (50/125 µm)
• Aansluiting zijde 1 LC-duplex
• Aansluiting zijde 2 LC-duplex
• Connectorafwerking UPC (normale polish)
• Huismateriaal kunststof
• Ferrule-materiaal keramische ferrule
• Kleur limettengrün (OM5-codering)
• Invoegdemping < 0,15 dB typisch @ 850 nm
• Montagevorm passend voor SC-simplex opening

IEC-normen
• IEC 61754-20 interface specificatie voor LC-connectoren
• IEC-conform mechanische en optische toleranties voor multimode adapters

Uitleg van termen
• LC-duplex compacte glasvezelinterface met twee vezels voor zending en ontvangst
• OM5 multimode glasvezelklasse geoptimaliseerd voor breedband-datacommunicatie met lagere demping
• UPC Ultra Physical Contact polish voor lage reflectie
• Keramische ferrule precisiehouder die de vezel exact centreert voor stabiele signaaloverdracht
• Invoegdemping optisch signaalverlies gemeten bij de koppeling tussen twee connectoren

Algemene uitleg over glasvezel-adapters
• Glasvezel-adapter of koppeling wordt gebruikt om twee glasvezelpatchkabels met dezelfde connectorstijl optisch met elkaar te verbinden
• Multimode glasvezelsystemen zijn geoptimaliseerd voor lokale netwerken en datacommunicatie over korte tot middellange afstanden
• Adapterkleur (zoals limettengrün voor OM5) helpt bij correcte identificatie in paneel-installaties
