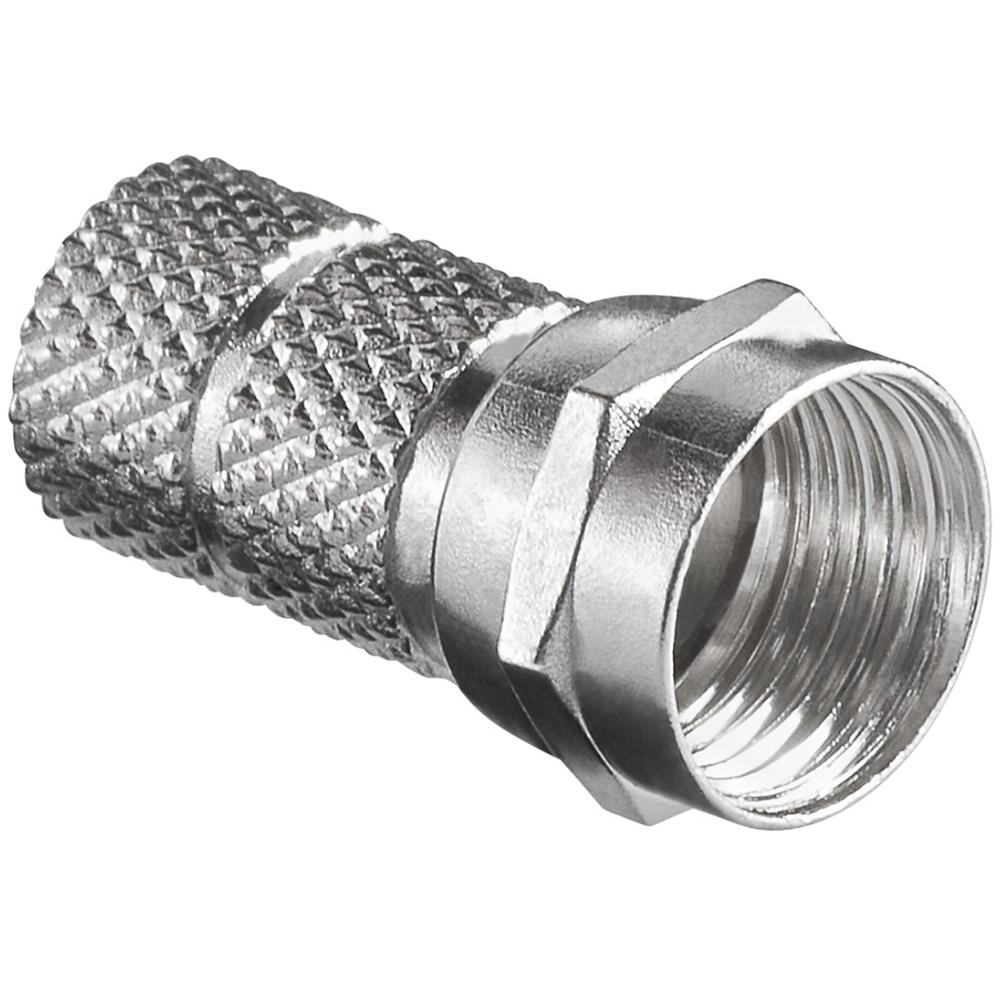

F-connector twist-on

Deze F-connector (F-type connector) is een coaxiale RF-connector die wordt toegepast binnen 75 Ω coaxnetwerken voor televisie-, satelliet- en kabelinternettoepassingen.
De connector wordt gebruikt bij terrestrische televisie, kabeltelevisie (DVB-C), satelliettelevisie (DVB-S) en kabelmodems (DOCSIS).
Door de schroefverbinding ontstaat een mechanisch stabiele en elektrisch betrouwbare aansluiting met lage overgangsweerstand.
De F-connector wordt doorgaans gemonteerd op coaxkabels zoals RG-6/U en RG-59/U.

Specificaties & kenmerken
• Aansluiting F-connector (male)
• Type schroef / twist-on
• Aantal per stuk
• Behuizing zink
• Contactmateriaal nikkel
• Impedantie 75 Ω

Montage
Voor montage wordt de coaxkabel eerst gestript waarbij de buitenmantel en afscherming zorgvuldig worden teruggeslagen.
De diëlektrische isolatie wordt zodanig ingekort dat de centrale ader vrij komt en als signaalpin kan functioneren.
De F-connector wordt vervolgens zonder speciaal gereedschap met een draaiende beweging op de kabel geschroefd totdat deze stevig vastzit.
Een correcte montage zorgt voor goede massa-aansluiting via de vlechtmantel en een stabiele signaaloverdracht.
Deze uitvoering is geschikt voor snelle installatie, maar biedt minder trekontlasting dan compressie- of krimpconnectoren.

Technische toelichting
F-type connector is ontworpen voor hoogfrequente signalen en behoudt een constante impedantie van 75 Ω, waardoor signaalreflecties worden beperkt.
Bij dit type connector fungeert de centrale ader van de coaxkabel als signaalpin, wat extra contactovergangen minimaliseert.
