eSATAp naar SATA voedingskabel

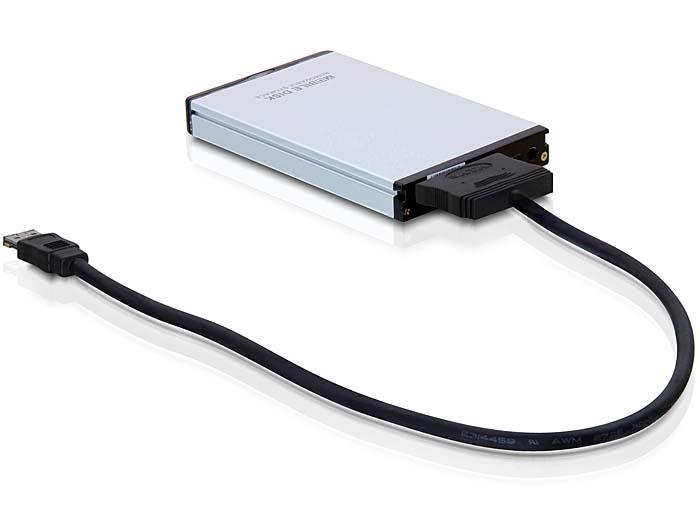

Deze eSATAp naar SATA aansluitkabel van Delock wordt gebruikt om een SATA-opslagapparaat extern aan te sluiten op een computer via een Power over eSATA (eSATAp) aansluiting. Hierdoor kunnen 2,5″ en 3,5″ SATA harde schijven rechtstreeks worden aangesloten zonder aparte voedingsadapter.

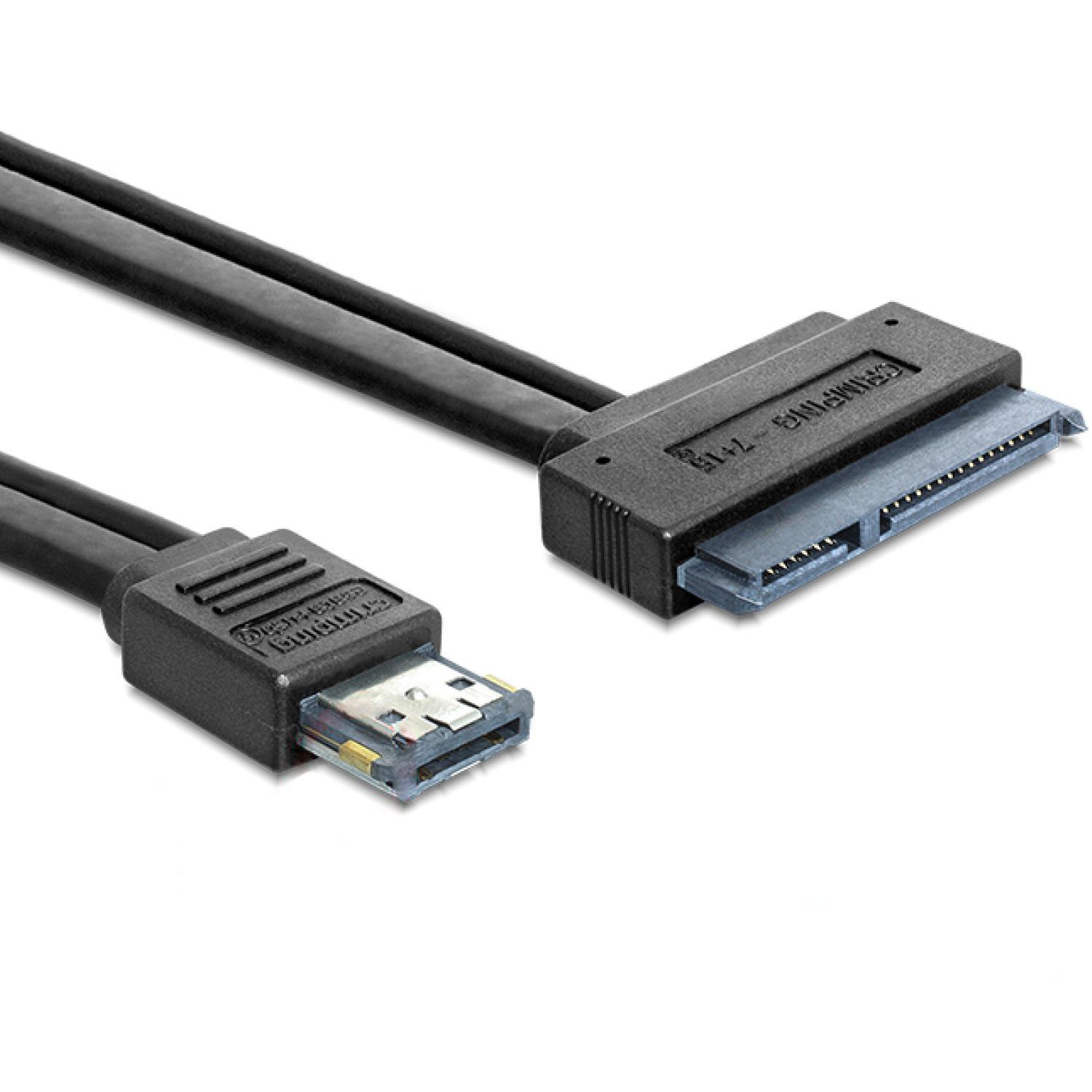

De kabel beschikt over een Power over eSATA connector voor aansluiting op een eSATAp-poort van een computer of controller en een SATA 22-pins connector voor het opslagapparaat. De SATA 22-pins aansluiting combineert een 7-pins dataverbinding en een 15-pins voedingsaansluiting, waardoor zowel gegevensoverdracht als voeding via dezelfde connector worden geleverd.
Een eSATAp-poort combineert een eSATA-interface met een USB-voedingslijn. Hierdoor kan via extra contactpunten 5 volt of 12 volt voeding worden geleverd aan het aangesloten opslagapparaat. Bij een 12 V eSATAp-poort kan zowel een 2,5″ als 3,5″ harde schijf worden gevoed. Wanneer de kabel wordt aangesloten op een 5 V eSATAp-poort, kan een 2,5″ harde schijf worden gebruikt.

Specificaties
Merk: Delock
Type product: eSATAp naar SATA aansluitkabel
Connector 1: Power over eSATA (eSATAp)
Connector 2: SATA 22-pins (7-pins data + 15-pins voeding)
Voedingsspanning: 5 V / 12 V
Kabellengte: 0,5 m

Gebruikte termen
eSATA (External Serial ATA): een externe variant van de SATA-interface die wordt gebruikt voor het aansluiten van opslagapparaten buiten de computerbehuizing.
Power over eSATA (eSATAp): een gecombineerde aansluiting die eSATA data en voedingsspanning via dezelfde poort levert.
SATA 7-pins connector: een dataconnector met zeven contacten die wordt gebruikt voor gegevensoverdracht tussen opslagapparaat en computer.
SATA 15-pins voedingsconnector: een voedingsaansluiting die elektrische spanning levert aan SATA-opslagapparaten.
SATA 22-pins connector: een gecombineerde aansluiting die bestaat uit een 7-pins dataconnector en een 15-pins voedingsconnector.
5 V / 12 V voeding: spanningsniveaus die worden gebruikt voor verschillende typen opslagapparaten.

Dataoverdracht standaarden
SATA I / SATA-150: de eerste generatie SATA met een maximale datasnelheid van 1,5 gigabit per seconde (ongeveer 150 MB/s).
SATA II / SATA-300: de tweede generatie SATA met een maximale datasnelheid van 3 gigabit per seconde (ongeveer 300 MB/s).
SATA III / SATA-600: de derde generatie SATA met een maximale datasnelheid van 6 gigabit per seconde. Door protocol-overhead ligt de praktische maximale doorvoersnelheid rond 550 MB/s.
