DisplayPort naar DVI-D kabel

Deze DisplayPort naar DVI-D kabel wordt gebruikt voor het verbinden van een apparaat met DisplayPort aansluiting met een DVI-D beeldscherm, zoals een monitor of projector.

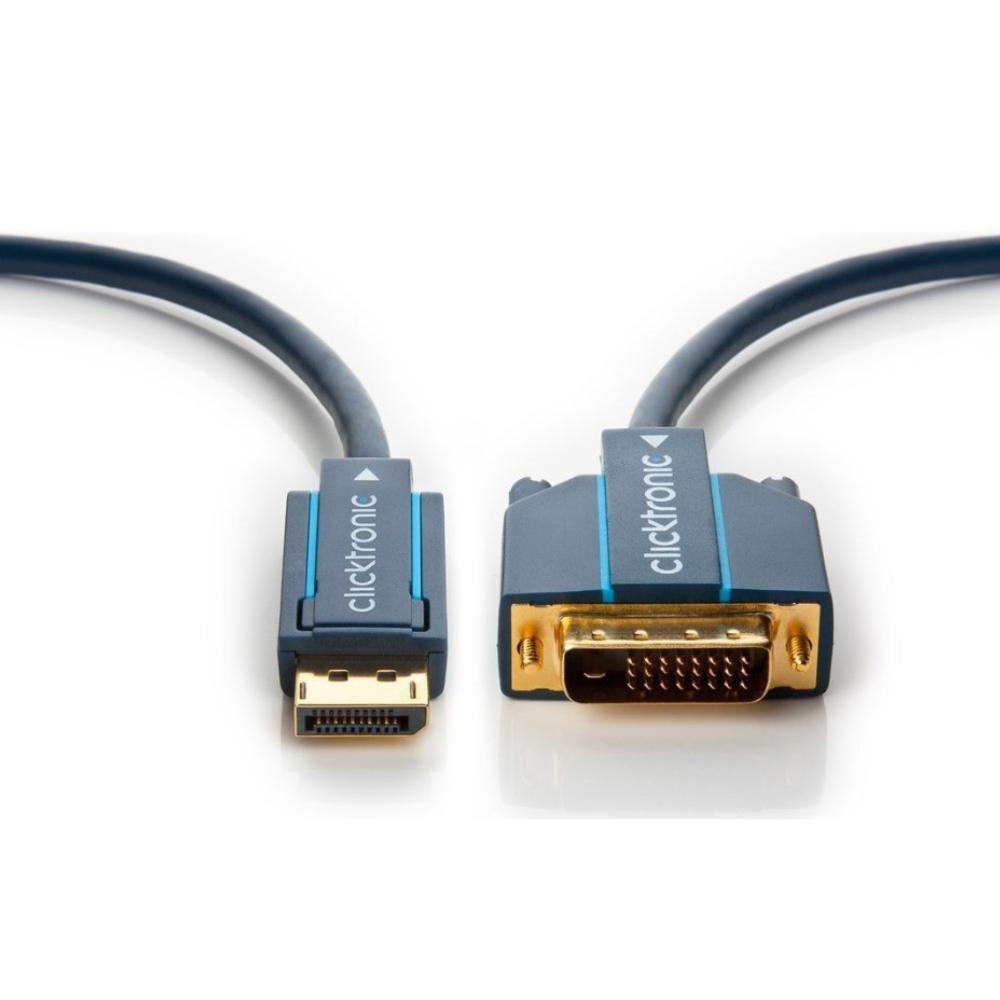

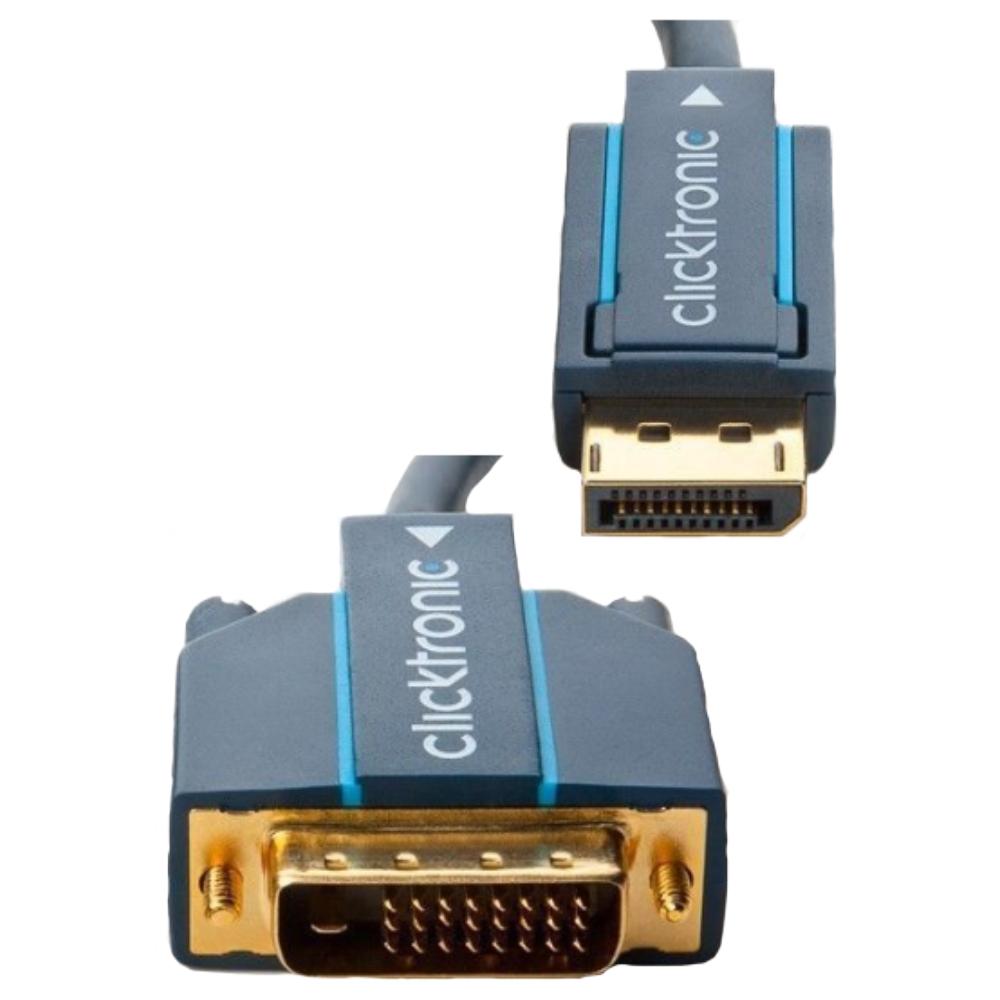

De kabel beschikt over een DisplayPort male aansluiting en een DVI-D male aansluiting (Single Link) en transporteert digitale videosignalen.

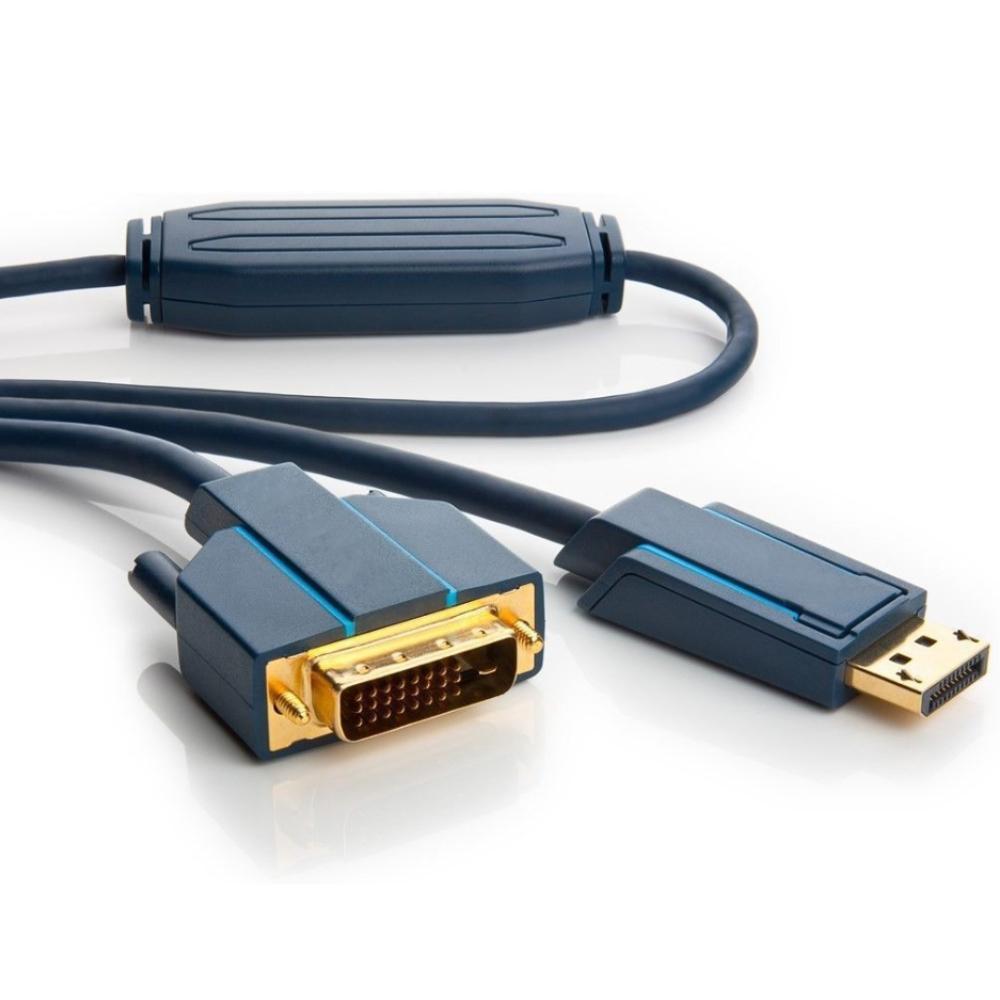

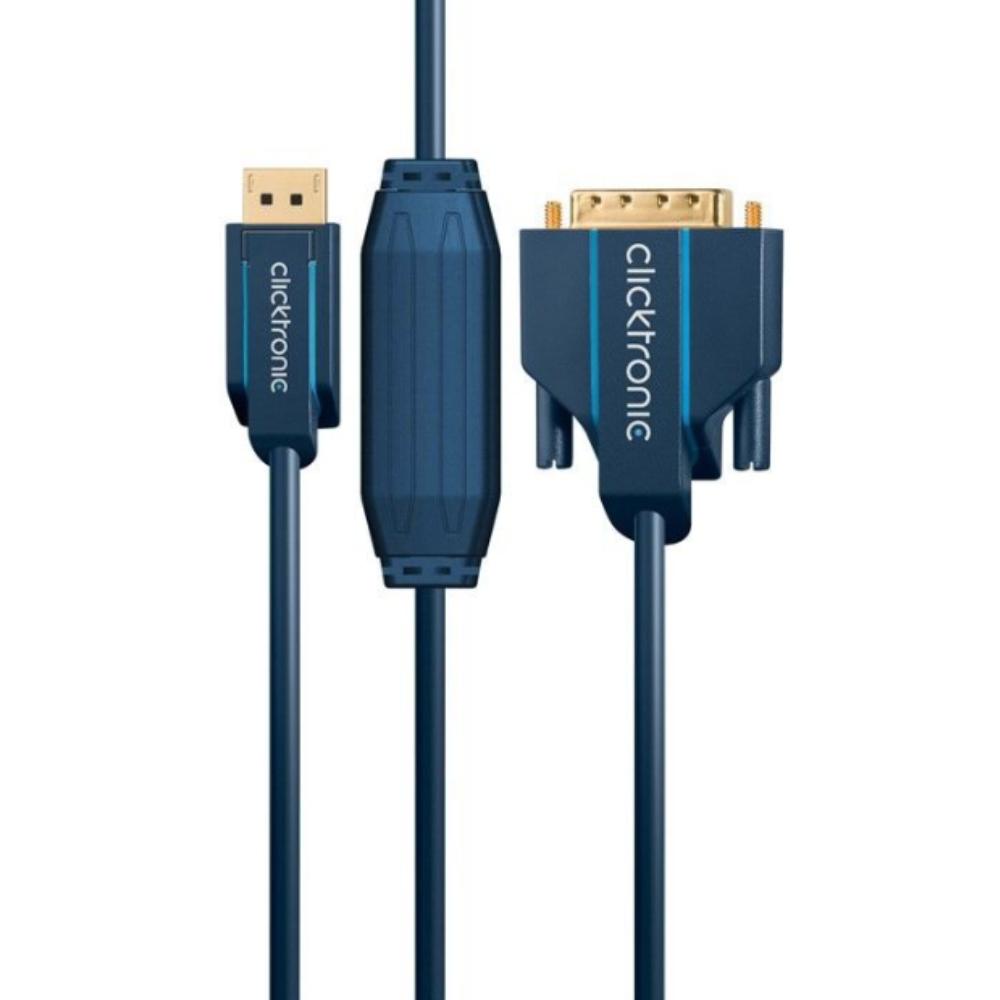

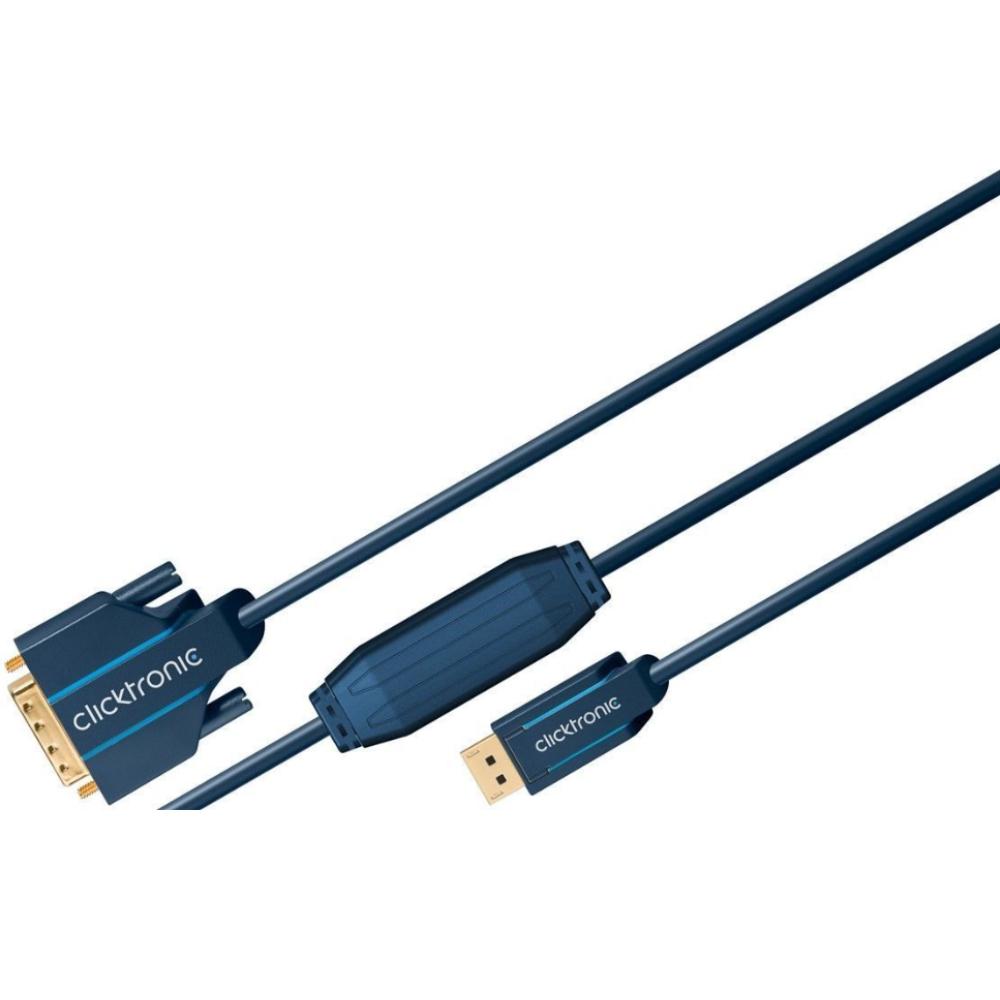

De kabel is voorzien van een actieve signaalomzetting en bevat een geïntegreerde signaalversterker, waardoor deze ook werkt zonder DisplayPort++ ondersteuning.
De signaalrichting is DisplayPort (bron) naar DVI-D (scherm) en niet omgekeerd.
De maximale resolutie bedraagt 1920 x 1080 @ 60 Hz.
De kabel ondersteunt een datasnelheid tot 7.92 Gbit/s.
Door de actieve elektronica is de kabel geschikt voor stabiele signaaloverdracht zonder verlies.
De kabel is uitgevoerd met koperen geleiders, drievoudige afscherming en een robuuste constructie.
De connectoren zijn voorzien van vergulde contacten en een mechanische vergrendeling voor een stabiele verbinding.

Specificaties
Type product: DisplayPort naar DVI-D kabel
Connector 1: DisplayPort male
Connector 2: DVI-D male (Single Link)
Signaaltype: digitaal video
Signaalrichting: DisplayPort naar DVI-D
Type omzetting: actief
Maximale resolutie: 1920 x 1080 @ 60 Hz
Overdrachtssnelheid: tot 7.92 Gbit/s
Kabeltype: rond
Kabeldikte: ca. 7.3 mm
AWG: 24
Geleider: koper
Afscherming: drievoudig (gevlochten + folie)
Contacten: verguld (24 kt)
Kabelmantel: PVC
Keurmerken: CE, WEEE

Gebruikte termen
DisplayPort: een digitale video-interface met hoge bandbreedte voor het aansluiten van computers op monitoren.
DisplayPort++ (DP++): een DisplayPort aansluiting die ook DVI- en HDMI-signalen kan uitsturen, waardoor passieve kabels en adapters gebruikt kunnen worden zonder actieve converter.
Actieve kabel: een kabel met ingebouwde elektronica die het signaal omzet en stabiliseert, en daardoor werkt zonder afhankelijk te zijn van DisplayPort++.
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
Single Link: een configuratie geschikt voor resoluties tot ca. 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
AWG: een maat voor de dikte van de geleiders in de kabel.
CE: een Europese conformiteitsmarkering.
WEEE: een richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot ca. 1920 x 1200.
Dual Link: hogere bandbreedte voor hogere resoluties.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
